本PDF詳細介紹了開關電源各部分的工作原理，歡迎各位感興趣的朋友看看學學。
一、 開關電源的電路組成：：
開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM
控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電
路、輸出過流保護電路、輸出短路保護電路等。
開關電源的電路組成方框圖如下：
① 防雷電路：當有雷擊，產生高壓經電網導入電源時，由 MOV1、MOV2、MOV3：F1、F2、F3、
FDG1 組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時，其阻值降低，
使高壓能量消耗在壓敏電阻上，若電流過大，F1、F2、F3 會燒毀保護后級電路。
② 輸入濾波電路：C1、L1、C2、C3 組成的雙 π 型濾波網絡主要是對輸入電源的電磁噪聲
及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。
當電源開啟瞬間，要對 C5 充電，由于瞬間電流大，加 RT1（熱敏電阻）就能有效的防止浪
涌電流。因瞬時能量全消耗在 RT1電阻上，一定時間后溫度升高后 RT1 阻值減小（RT1 是負
溫系數元件），這時它消耗的能量非常小，后級電路可正常工作。
③ 整流濾波電路：交流電壓經 BRG1整流后，經 C5 濾波后得到較為純凈的直流電壓。若 C5
容量變小，輸出的交流紋波將增大。

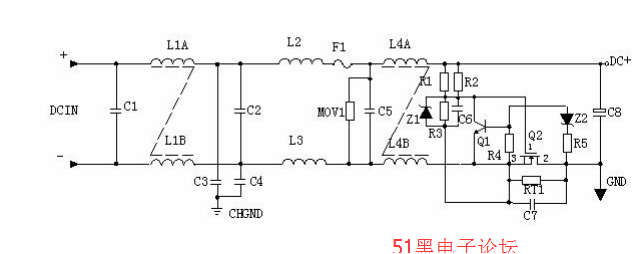

2、 DC 輸入濾波電路原理：
① 輸入濾波電路：C1、L1、C2 組成的雙 π 型濾波網絡主要是對輸入電源的電磁噪聲及雜
波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。C3、
C4 為安規電容，L2、L3為差模電感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7 組成抗浪涌電路。在起機的瞬間，
由于 C6 的存在 Q2 不導通，電流經 RT1 構成回路。當 C6 上的電壓充至 Z1 的穩壓值時 Q2導
通。如果 C8漏電或后級電路短路現象，在起機的瞬間電流在 RT1 上產生的壓降增大，Q1 導
通使 Q2 沒有柵極電壓不導通，RT1 將會在很短的時間燒毀，以保護后級電路。
三、 功率變換電路：：
1、 MOS 管的工作原理：目前應用最廣泛的絕緣柵場效應管是 MOSFET（MOS 管），是利用半
導體表面的電聲效應進行工作的。也稱為表面場效應器件。由于它的柵極處于不導電狀態，
所以輸入電阻可以大大提高，最高可達 105 歐姆，MOS 管是利用柵源電壓的大小，來改變半導體表面感生電荷的多少，從而控制漏極電流的大小。

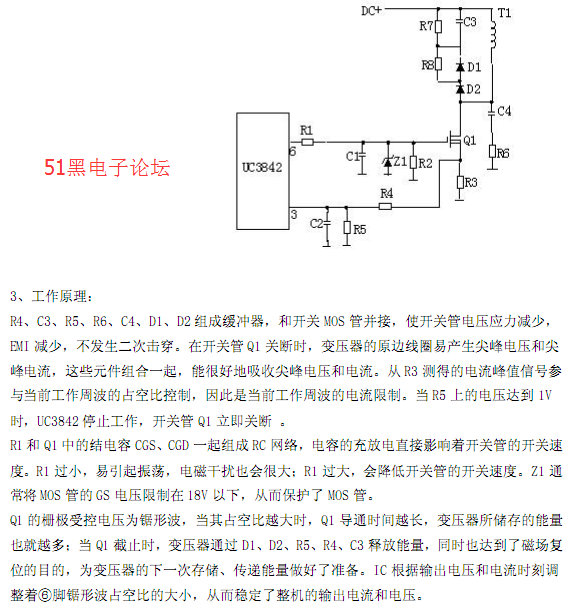

2、 常見的原理圖：
