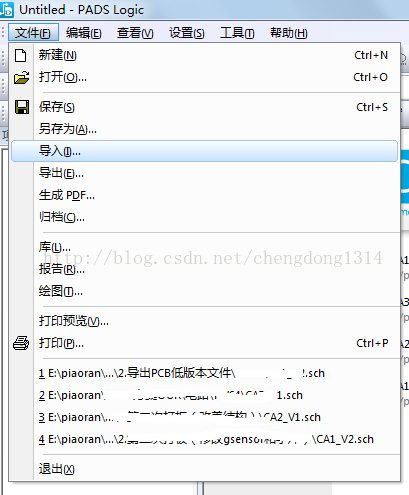

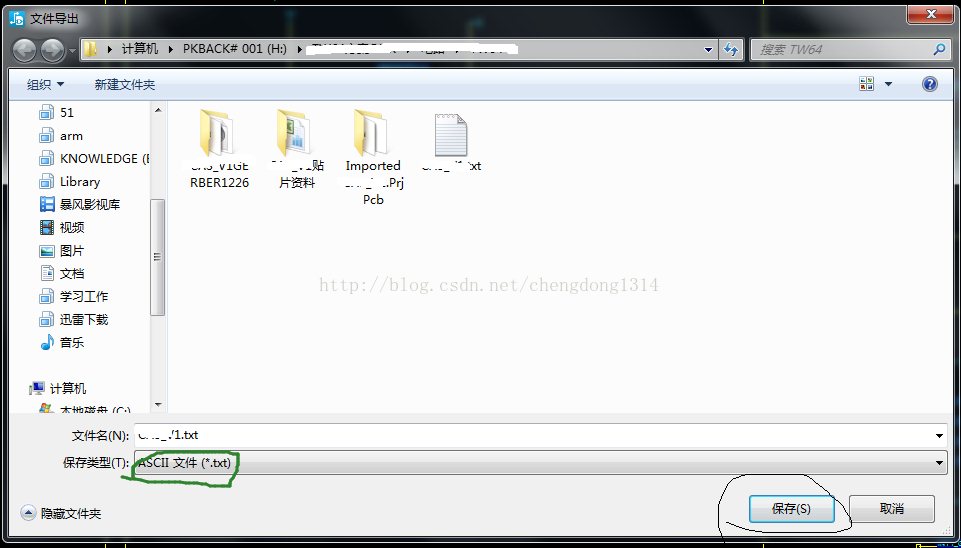

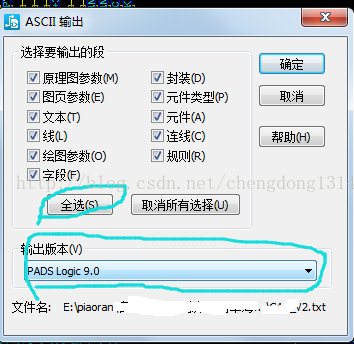

pads原理圖轉換Altium Designer6.9的方法如下： 1.在PADS logic使用file下的導出功能導出.txt文件。 2.輸出類型格式為txt格式。 轉出設置如下： 然后再在AD軟件中用導入向?qū)?dǎo)入即可

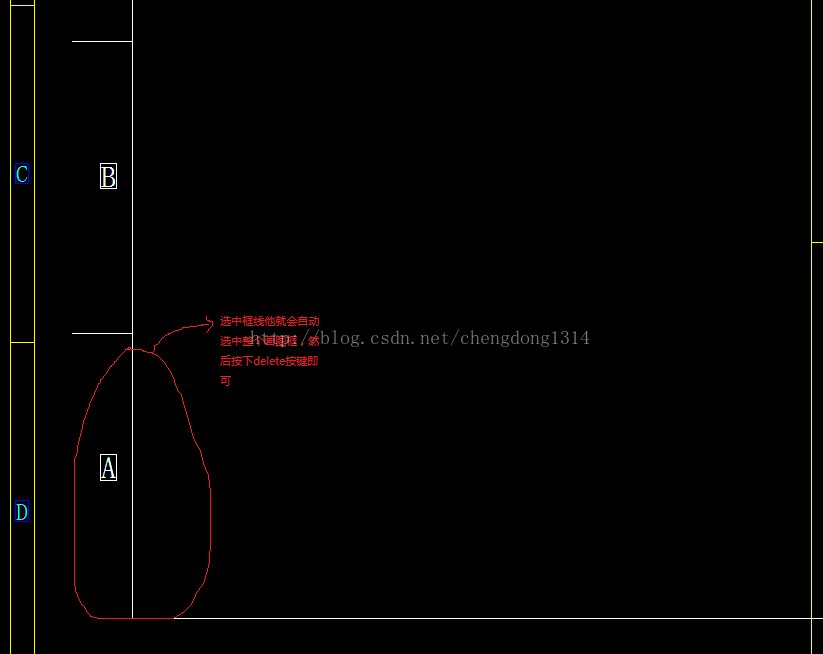

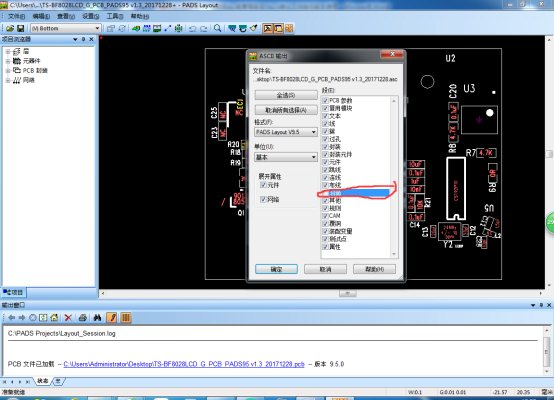

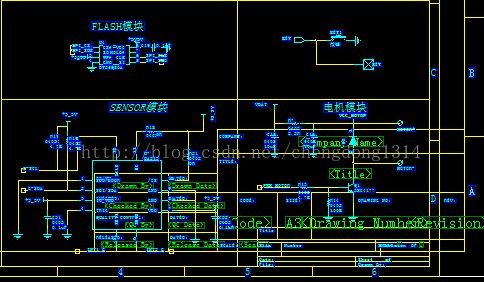

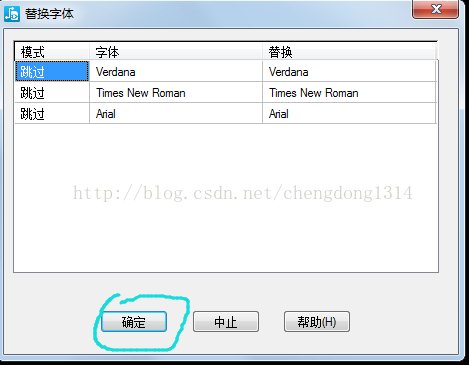

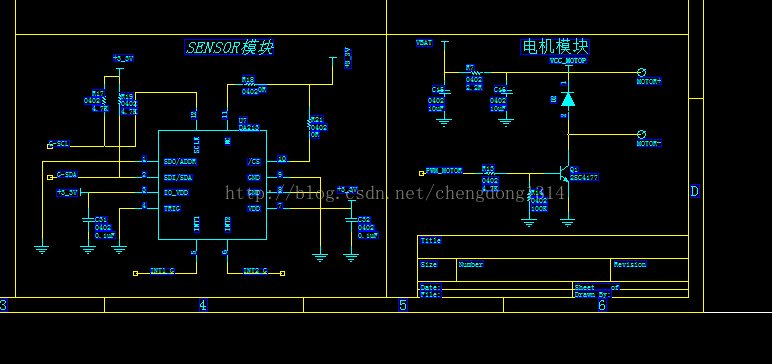

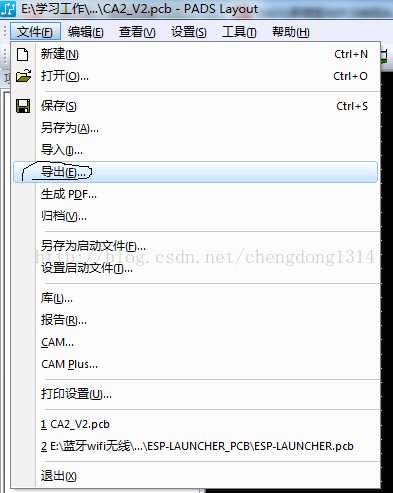

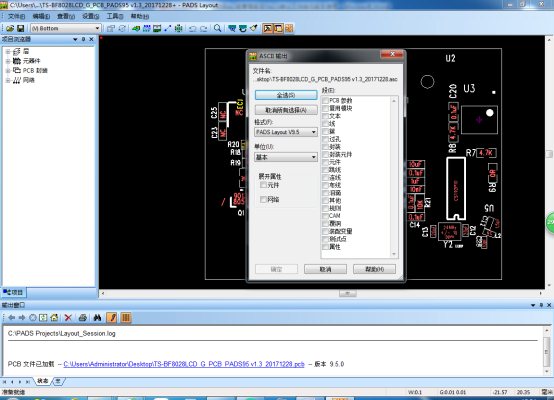

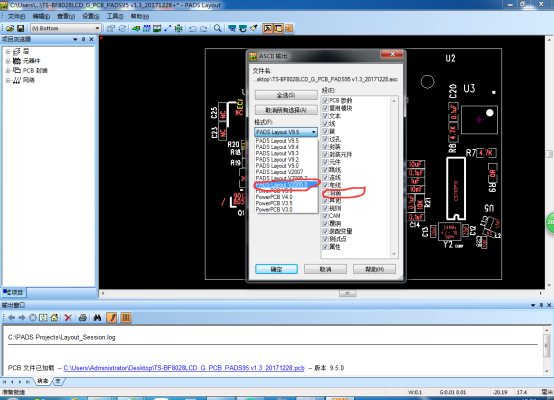

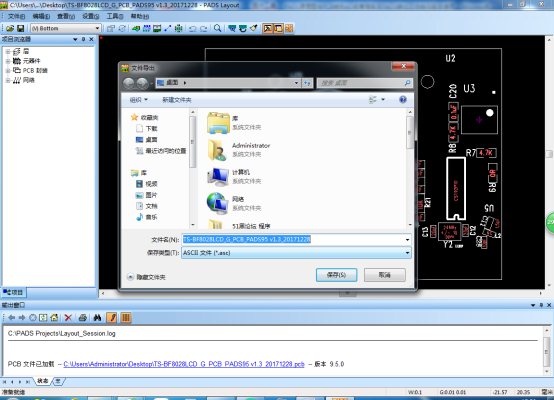

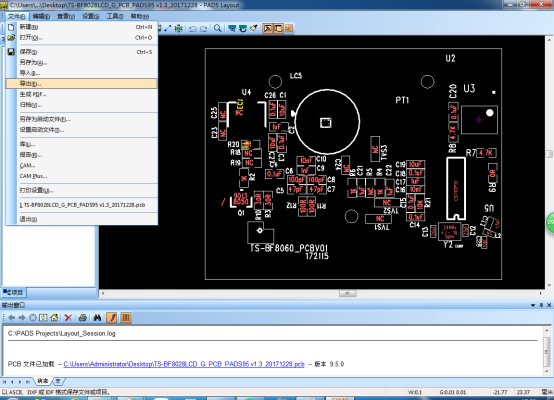

注意：轉過來的文件不是很漂亮 另外對于高版本的PADS轉換出原理圖文件給低版本使用，這里在導入的方式如下，先打開PADS LOGIC: 這時候看到的界面的右下角如下： 可以就看到這個界面十分的亂，主要原因是用兩個畫圖框所致，這里選擇默認的畫圖框，然后刪除掉即可： 這時候的右下角如下： 這個就很漂亮了！ pads PCB文件轉換Altium Designer6.9的方法如下 打開需要轉AD9的PADS文件，如下圖所示  導出默認保存為.asc文件，可以修改你需要的文件名稱，然后點擊保存會出現如下圖所示的界面 下面進入關鍵的一面，點擊一下全選，然后把淚滴選項去掉，同時把元件以及網絡打√

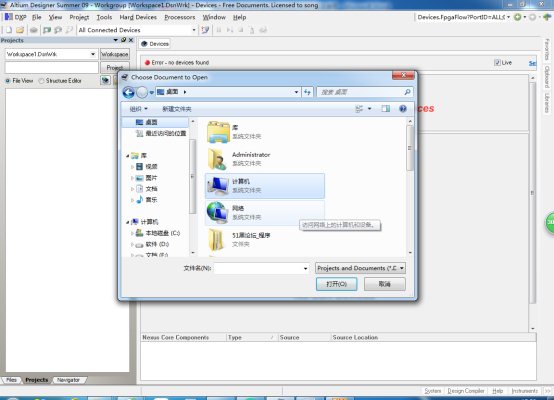

進入最重要的環節，選擇下圖所示藍色的界面，2005.0 打開AD9軟件，進入File-----OPen界面

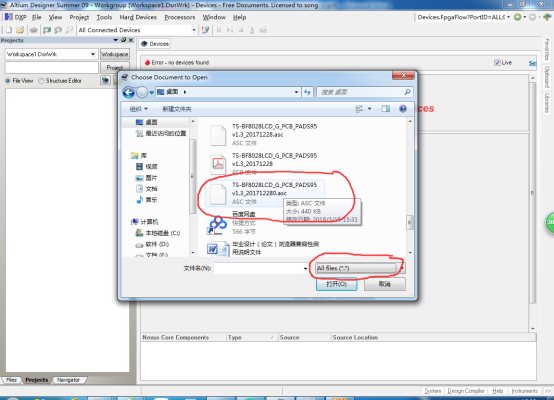

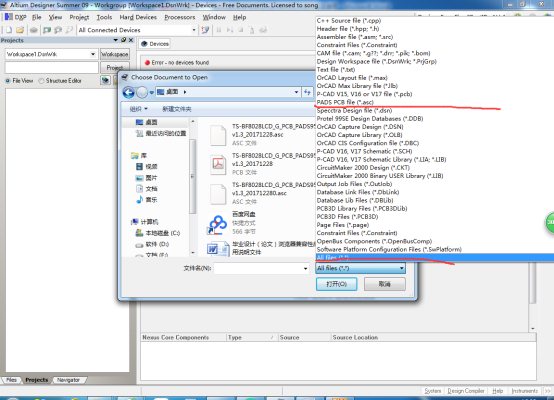

選擇打開的文件類型，可以選擇為.asc文件類型，或選擇所有文件類型 找到之前在PADS中導出的.asc文件，點擊打開文件

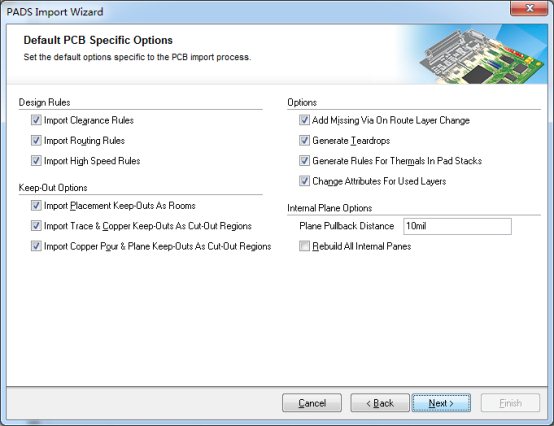

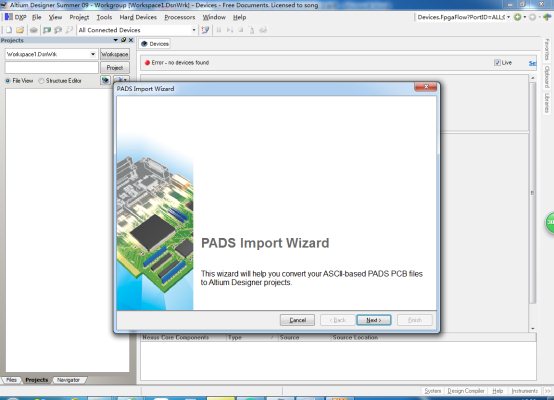

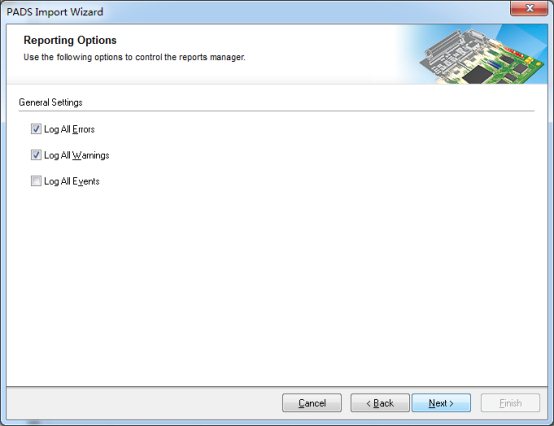

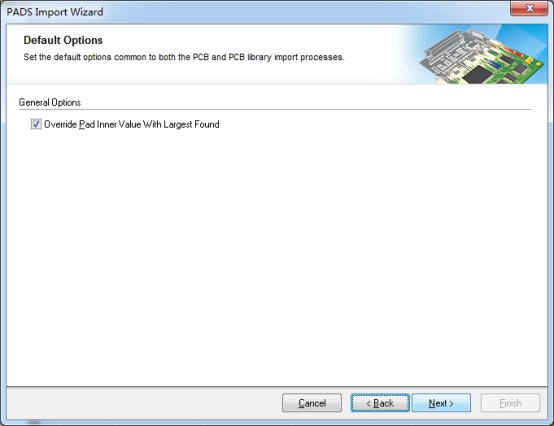

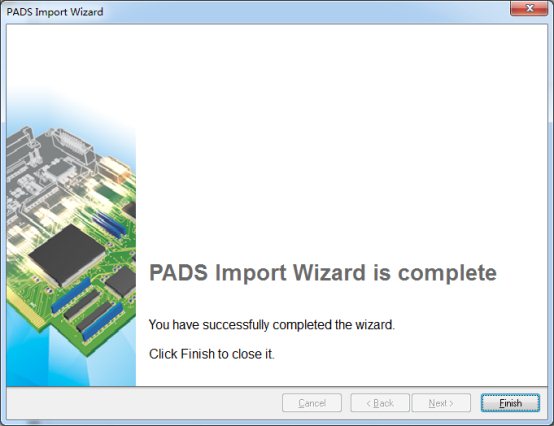

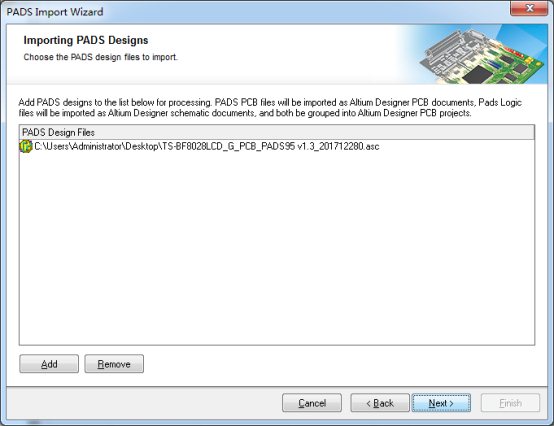

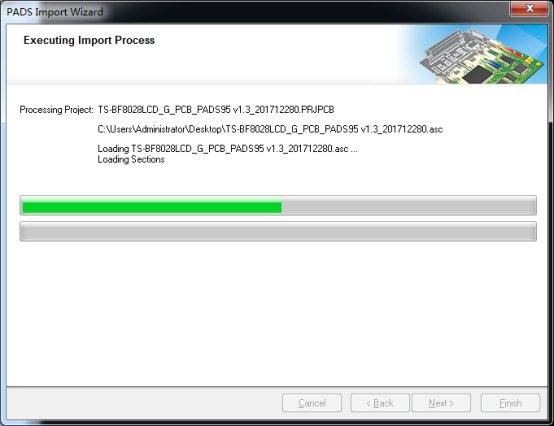

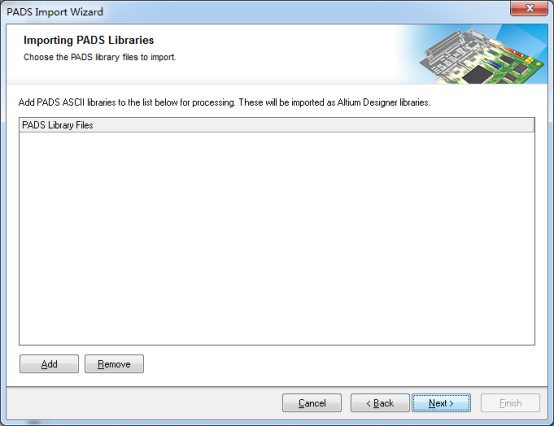

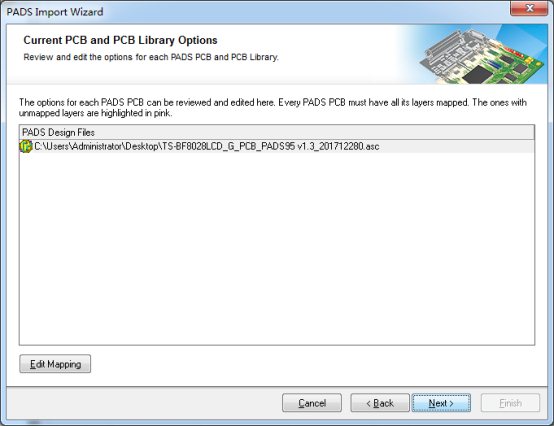

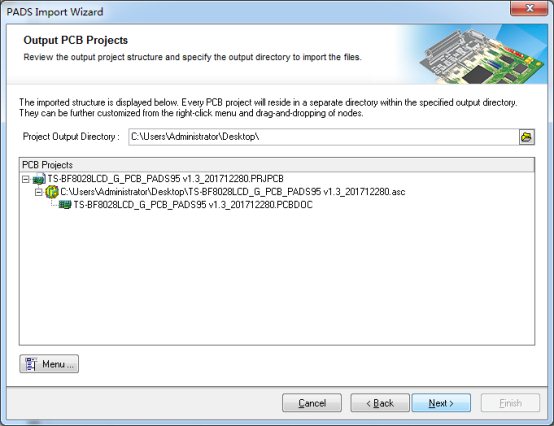

一路點擊NEXT,如下圖所示，直到最后一個對話框，點擊finish，成功完成PADS轉成AD9
