單片機數顯可編程延時接通或延時斷開模塊原理圖與源程序

  [復制鏈接]
ID:280979 發表于 2018-2-8 00:28 | 顯示全部樓層 |閱讀模式
【簡要說明】
此工業級板的作用是，模塊供電后，數碼管顯示設定時間，倒計時開始，當數碼管倒計時到0時，繼電器接通或者斷開，此模塊有三種工作模式，客戶可以根據自己的需要進行選型。
三種工作形式分別是：
1、延時接通型：即，模塊通電后，繼電器保持通電前狀態，當延時時間到達數碼管設定時間值時，繼電器吸合，并一直保持吸合狀態，直到斷開供電電源為止。
2、延時斷開型：即，模塊通電后，繼電器立即吸合并保持吸合狀態，當延時時間達到數碼管設定值時，繼電器斷開，并保持?jǐn)嚅_(kāi)狀態，直到，模塊斷電在從新供電才重復工作。
3、連續通斷型：即，模塊通電后，繼電器根據數碼管設定時間，延時接通，然后再根據數碼管設定時間，延時斷開，一直連續循環下去。直到模塊斷開電源才停止工作。
【簡要說明】
一、板子尺寸：長72mmX寬32mmX高18mm
二、主要器件：?jiǎn)纹瑱C(jī)、數碼管、繼電器
三、工作電壓：有5V和12V兩種可供選擇
四、板子功耗：小于150mA
五、特點：
         1、具有繼電器輸出信號指示功能。
         2、供電即可工作無需外部觸發。
         3、三種工作模式，滿足各種模式。
         4、如果您會單片機，可以根據自己需要，任意編程，我們可提供參考程序和相關資料。
         5、兩個按鍵任意調節延時時間。
         6、最高響應次數 每秒通斷一次。
         7、可以和72MM卡槽板配合安裝在DIN導軌上。
         8、繼電器觸點干接點輸出，可以控制交流或者直流250V以內任何負載。     9、端子采用螺旋壓接端子
         10、工作溫度-40度至 +70度
         11、工作濕度 10%  ~ 80%RH
         12、四周有4個固定安裝孔
         13、具有電磁抗干擾能力
         14、板子穩定工作可靠

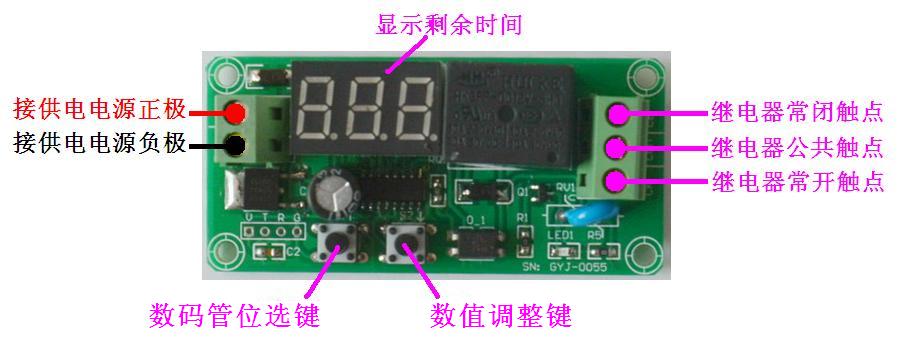

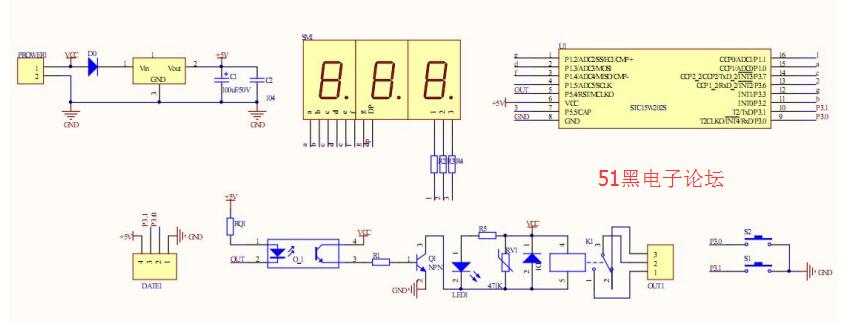

數顯可編程延時接通或延時斷開模塊的電路原理圖：

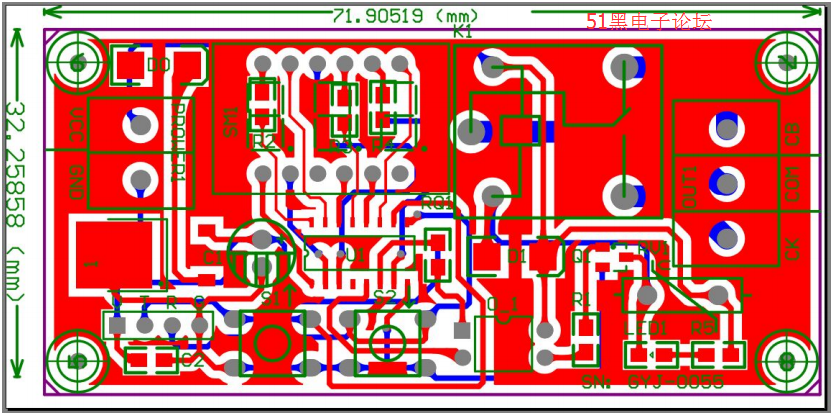

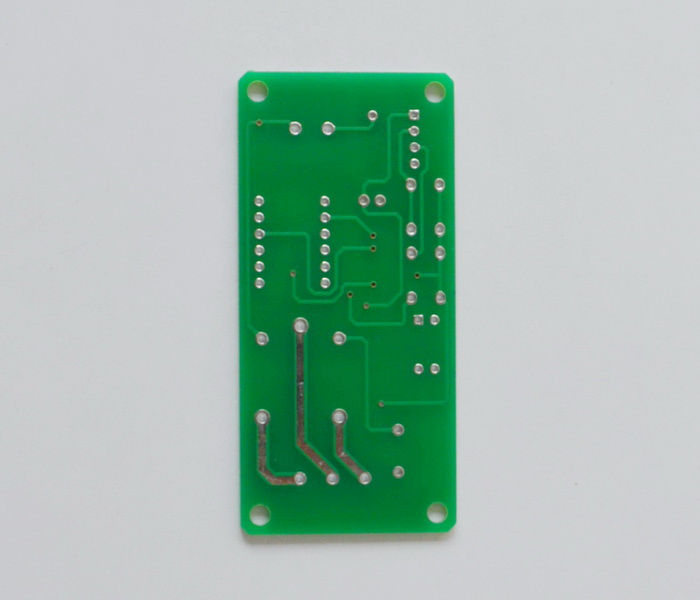

pcb圖：

元件清單：

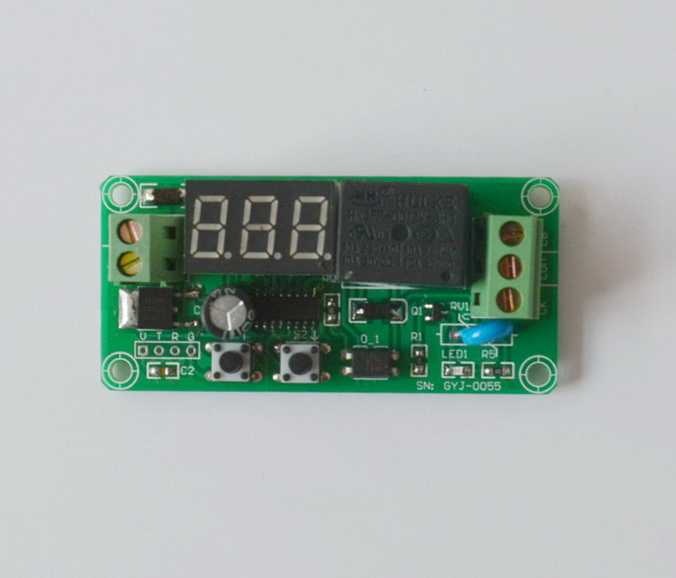

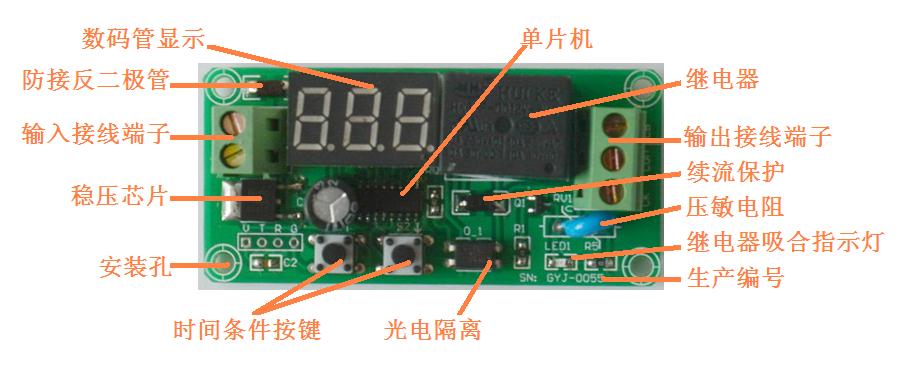

實物圖與接線圖等資料：

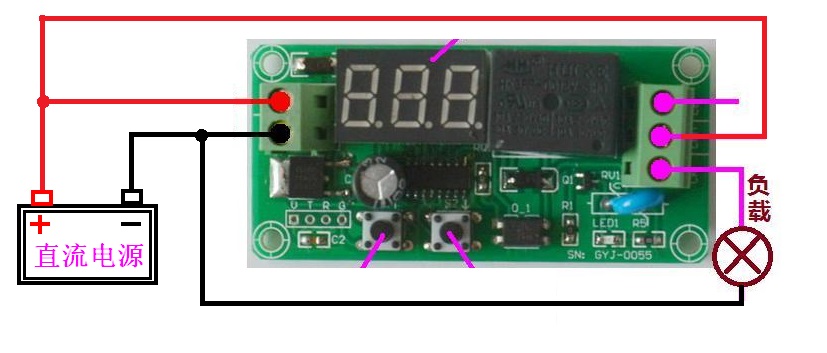

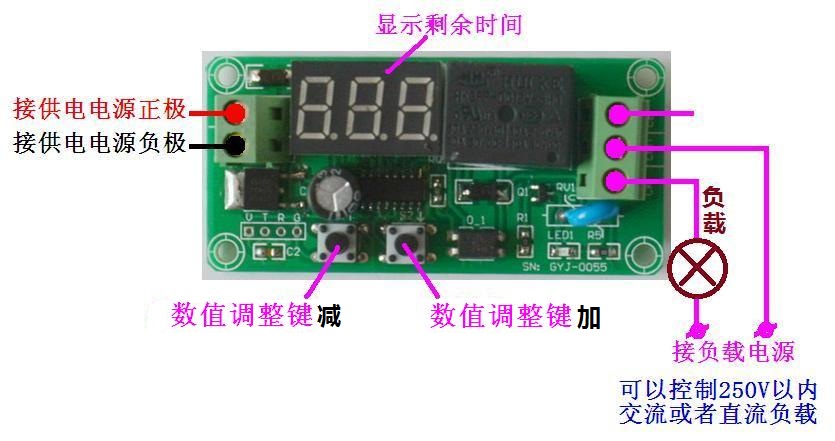

應用舉例延時斷開.JPG 應用舉例延時接通.JPG

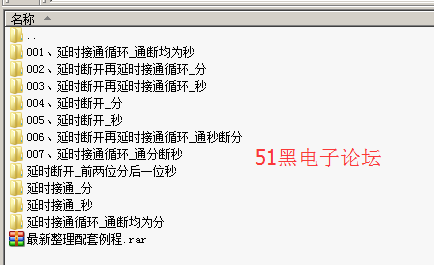

延時斷開再延時接通循環_通秒斷分單片機源程序如下:
  1. #include <reg52.h>
  2. #include "intrins.h"
  3. #define uchar unsigned char//宏定義無符號字符型
  4. #define uint unsigned int  //宏定義無符號整型
  5. uchar T0RH = 0;  //T0重載值的高字節
  6. uchar T0RL = 0;  //T0重載值的低字節
  7. uchar i = 0;


  10. uchar j1 = 0;           //百位時間調節                        斷開時間調節
  11. uchar j2 = 0;           //十位時間調節
  12. uchar j3 = 9;           //個位時間調節
  13. uchar x1 = 0;
  14. uchar x2 = 0;
  15. uint  x3 = 0;
  16. uint  x4 = 0;
  17. uchar x5 = 0;
  18. uint js = 0;
  19. uint js1 = 0;

  21. uchar code duan [] ={0,1,2,3,4,5,6,7,8,9};
  22. bit d1 = 1;
  23. bit d2 = 1;
  24. bit d3 = 1;
  25. sfr AUXR = 0x8e;
  26. sfr P5 = 0xc8;
  27. sfr P5M0 = 0xc9;
  28. sfr P5M1 = 0XCA;
  29. sfr P3M0 = 0xb2;
  30. sfr P3M1 = 0Xb1;
  31. sfr P1M0 = 0x92;
  32. sfr P1M1 = 0X91;

  34. /*掉電存儲*/
  35. sfr  IAP_DATA     =   0xC2;            //IAP數據寄存器
  36. sfr  IAP_ADDRH    =   0xC3;            //IAP地址寄存器高字節
  37. sfr  IAP_ADDRL    =   0xC4;            //IAP地址寄存器低字節
  38. sfr  IAP_CMD      =   0xC5;            //IAP命令寄存器
  39. sfr  IAP_TRIG     =   0xC6;            //IAP命令觸發寄存器
  40. sfr  IAP_CONTR    =   0xC7;            //IAP控制寄存器

  42. #define        CMD_IDLE     0                //空閑模式
  43. #define CMD_READ     1                //IAP字節讀命令
  44. #define        CMD_PROGRAM  2                 //IAP字節編程命令
  45. #define        CMD_ERASE    3                 //IAP扇區擦除命令
  46. #define ENABLE_IAP   0x82             //if SYSCLK<20MHz
  47. #define IAP_ADDRESS  0x0400                          //測試地址
  48. /***************************************/

  50. sbit out = P5^4;//out
  51. sbit pa = P1^0;        //a
  52. sbit pb = P3^2;        //b
  53. sbit pc = P3^7;        //c
  54. sbit pd = P1^3;        //d
  55. sbit pe = P1^2;        //e
  56. sbit pf = P1^4;        //f
  57. sbit pg = P3^3;        //g
  58. sbit p1 = P1^1;        //1
  59. sbit p2 = P3^6;        //2
  60. sbit p3 = P5^5;        //3
  61. sbit in1 =   P3^0;
  62. sbit in2 =   P3^1;

  64.                //按鍵函數聲明
  65. /***************************************/
  66. void ConfigTimer0(uint ms)
  67. {
  68.     unsigned long tmp;  //臨時變量
  69.
  70.     tmp = 11059200 / 12;      //定時器計數頻率
  71.     tmp = (tmp * ms) / 1000;  //計算所需的計數值
  72.     tmp = 65536 - tmp;        //計算定時器重載值
  73.     tmp = tmp + 33;           //補償中斷響應延時造成的誤差
  74.     T0RH = (uchar)(tmp>>8);  //定時器重載值拆分為高低字節
  75.     T0RL = (uchar)tmp;
  76.         AUXR &= 0x7f;
  77.         TMOD  = 0x00;
  78.     TH0 = T0RH;     //加載T0重載值
  79.     TL0 = T0RL;
  80.     ET0 = 1;        //使能T0中斷
  81.     TR0 = 1;        //啟動T0
  82. }
  83. /*掉電存儲*/
  84. void Delay(uchar n)
  85. {
  86.      uint x;
  87.      while (n--)
  88.      {
  89.           x = 0;
  90.           while (++x);
  91.      }
  92. }
  93. /*----------------------------

  95. 關閉IAP

  97. ----------------------------*/

  99. void IapIdle()

  101. {
  102.      IAP_CONTR  = 0;                     //關閉IAP功能
  103.      IAP_CMD  = 0;                       //清除命令寄存器
  104.      IAP_TRIG  = 0;                     //清除觸發寄存器
  105.      IAP_ADDRH  = 0x80;                  //將地址設置到非IAP區域
  106.      IAP_ADDRL  = 0;
  107. }
  108. /*----------------------------

  110. 從ISP/IAP/EEPROM區域讀取一字節

  112. ----------------------------*/

  114. uchar IapReadByte(uint addr)

  116. {
  117.      uchar dat;                          //數據緩沖區
  118.      IAP_CONTR = ENABLE_IAP;           //使能IAP
  119.      IAP_CMD = CMD_READ;               //設置IAP命令
  120.      IAP_ADDRL = addr;                 //設置IAP低地址
  121.      IAP_ADDRH = addr >> 8;            //設置IAP高地址
  122.      IAP_TRIG = 0x5a;                   //寫觸發命令(0x5a
  123.      IAP_TRIG = 0xa5;                   //寫觸發命令(0xa5
  124.      _nop_();                           //等待ISP/IAP/EEPROM操作完
  125.      dat = IAP_DATA;                    //讀ISP/IAP/EEPROM數據
  126.      IapIdle();                         //關閉IAP功能
  127.      return dat;                        //返回
  128. }
  129. /*----------------------------

  131. 寫一字節數據到ISP/IAP/EEPROM區域

  133. ----------------------------*/

  135. void IapProgramByte(uint addr, uchar dat)

  137. {
  138.      IAP_CONTR = ENABLE_IAP;           //使能IAP
  139.      IAP_CMD = CMD_PROGRAM;            //設置IAP命令
  140.      IAP_ADDRL = addr;                 //設置IAP低地址
  141.      IAP_ADDRH = addr >> 8;            //設置IAP高地址
  142.      IAP_DATA = dat;                    //寫ISP/IAP/EEPROM數據
  143.      IAP_TRIG = 0x5a;                   //寫觸發命令(0x5a
  144.      IAP_TRIG = 0xa5;                   //寫觸發命令(0xa5
  145.      _nop_();                           //等待ISP/IAP/EEPROM操作完
  146.      IapIdle();
  147. }
  148. /*----------------------------

  150. 扇區擦除

  152. ----------------------------*/

  154. void IapEraseSector(uint addr)
  155. {
  156.      IAP_CONTR = ENABLE_IAP;           //使能IAP
  157.      IAP_CMD = CMD_ERASE;              //設置IAP命令
  158.      IAP_ADDRL = addr;                 //設置IAP低地址
  159.      IAP_ADDRH = addr >> 8;           //設置IAP高地址
  160.      IAP_TRIG = 0x5a;                   //寫觸發命令(0x5a
  161.      IAP_TRIG = 0xa5;                   //寫觸發命令(0xa5
  162.      _nop_();                           //等待ISP/IAP/EEPROM操作完
  163.      IapIdle();
  164. }
  165. /************************************************/

  167. void s0()
  168. {
  169.    pa = 1;
  170.    pb = 1;
  171.    pc = 1;
  172.    pd = 1;
  173.    pe = 1;
  174.    pf = 1;
  175.    pg = 0;
  176. }
  177. void s1()
  178. {
  179.    pb = 1;
  180.    pc = 1;
  181.    pa = 0;
  182.    pg = 0;
  183.    pd = 0;
  184.    pe = 0;
  185.    pf = 0;
  186. }
  187. void s2()
  188. {
  189.    pa = 1;
  190.    pb = 1;
  191.    pg = 1;
  192.    pe = 1;
  193.    pd = 1;
  194.    pf = 0;
  195.    pc = 0;
  196. }
  197. void s3()
  198. {
  199.    pa = 1;
  200.    pb = 1;
  201.    pg = 1;
  202.    pc = 1;
  203.    pd = 1;
  204.    pf = 0;
  205.    pe = 0;
  206. }
  207. void s4()
  208. {
  209.    pb = 1;
  210.    pg = 1;
  211.    pc = 1;
  212.    pf = 1;
  213.    pa = 0;
  214.    pd = 0;
  215.    pe = 0;

  217. }
  218. void s5()
  219. {
  220.    pa = 1;
  221.    pg = 1;
  222.    pc = 1;
  223.    pd = 1;
  224.    pf = 1;
  225.    pe = 0;
  226.    pb = 0;
  227. }
  228. void s6()
  229. {
  230.    pa = 1;
  231.    pg = 1;
  232.    pc = 1;
  233.    pd = 1;
  234.    pf = 1;
  235.    pe = 1;
  236.    pb = 0;
  237. }
  238. void s7()
  239. {
  240.    pa = 1;
  241.    pb = 1;
  242.    pc = 1;
  243.    pf = 0;
  244.    pe = 0;
  245.    pd = 0;
  246.    pg = 0;
  247. }
  248. void s8()
  249. {
  250.    pa = 1;
  251.    pb = 1;
  252.    pg = 1;
  253.    pc = 1;
  254.    pd = 1;
  255.    pf = 1;
  256.    pe = 1;
  257. }
  258. void s9()
  259. {
  260.    pa = 1;
  261.    pb = 1;
  262.    pg = 1;
  263.    pc = 1;
  264.    pd = 1;
  265.    pf = 1;
  266.    pe = 0;
  267. }
  268. void s10()
  269. {
  270.    pa = 0;
  271.    pb = 0;
  272.    pc = 0;
  273.    pf = 0;
  274.    pe = 0;
  275.    pd = 0;
  276.    pg = 0;
  277. }

  279. void key()
  280. {
  281.         static uchar saomiaozhi[] = {1,1,1,1};
  282.         saomiaozhi[0] = (saomiaozhi[0]<<1) | in1;
  283.         saomiaozhi[1] = (saomiaozhi[1]<<1) | in2;
  284.         if(saomiaozhi[0] == 0x00)
  285.         {
  286.                 d1 = 0;
  287.         }
  288.         if(saomiaozhi[0] == 0xff)
  289.         {
  290.                 d1 = 1;
  291.         }
  292.         if(saomiaozhi[1] == 0x00)
  293.         {
  294.                 d2 = 0;
  295.                 d3 = 0;
  296.         }
  297.         if(saomiaozhi[1] == 0xff)
  298.         {
  299.                 d2 = 1;
  300.                 d3 = 1;
  301.         }
  302. }
  303. void xuaze(uchar j)
  304. {
  305.         if(j == 0)
  306.         {
  307.            s0();
  308.         }
  309.         else if(j == 1)
  310.         {
  311.
  312.                 s1();
  313.         }
  314.         else if(j == 2)
  315.         {
  316.
  317.                 s2();
  318.         }
  319.         else if(j == 3)
  320.         {
  321.
  322.                 s3();
  323.         }
  324.         else if(j == 4)
  325.         {
  326.
  327.                 s4();
  328.         }
  329.         else if(j == 5)
  330.         {
  331.
  332.                 s5();
  333.         }
  334.         else if(j == 6)
  335.         {
  336.
  337.                 s6();
  338.         }
  339.         else if(j == 7)
  340.         {
  341.
  342.                 s7();
  343.         }
  344.         else if(j == 8)
  345.         {
  346.
  347.                 s8();
  348.         }
  349.         else if(j == 9)
  350.         {
  351.                 s9();
  352.         }
  353. }
  354. /*數碼管顯示函數，調用在主函數中*/
  355. void xianshi1(uint sec)
  356. {
  357.                j3 = duan [sec%10];
  358.                    j2 = duan [sec/10%10];
  359.                    j1 = duan [sec/100%10];
  360. }
  361. /*數碼管掃描函數，放到中斷中，中斷時間要是1ms*/
  362. void  ssmg()
  363. {
  364.            s10();
  365.    switch (i)
  366.    {
  367.              case 0: p1 = 0;p2 = 1;p3 = 1; i++; s10(); xuaze(j1);     break;
  368.           case 1: p1 = 1;p2 = 0;p3 = 1; i++; s10(); xuaze(j2);     break;
  369.           case 2: p1 = 1;p2 = 1;p3 = 0; i=0; s10(); xuaze(j3);     break;
  370.           default: break;
  371.    }
  372. }

  374. void QL()
  375. {
  376.                                  if(js<=1)js=1;
  377.                      if(js1<=1)js1=1;
  378. }
  379. void tm0_isr() interrupt 1 using 1
  380. {
  381.           TH0 = T0RH;  //重新加載重載值
  382.       TL0 = T0RL;
  383.           ssmg();
  384.           key();
  385.           if(x2 == 1)
  386.           {
  387.                     x3++;
  388.                   if(x3>=4000)
  389.                   {
  390.                           x3 = 0;
  391.                             x1++;
  392.                           if(x1>1)
  393.                           {
  394.                                    x1 = 0;
  395.                           }
  396.                   }
  397.           }
  398.           if((x1 == 0)&&(x5 == 0))
  399.           {
  400.                   x4++;
  401.                   if(x4>=1000)
  402.                   {
  403.                    x4 = 0;
  404.                             js--;
  405.                           if(js==0)
  406.                           {
  407.                                  js = 0;
  408.                                  x4 = 0;
  409.                                    x1 = 1;
  410.                                  out = 1;
  411.                                  js = IapReadByte(2)*256+IapReadByte(1);
  412.                                  QL();
  413.                           }
  414.                   }
  415.           }

  417.           if((x1 == 1)&&(x5 == 0))
  418.           {
  419.                    x4++;
  420.                  if(x4>=60000)
  421.                  {
  422.                         x4 = 0;
  423.                         js1--;
  424.                         if(js1==0)
  425.                           {
  426.                                  js1 = 0;
  427.                                    x1 = 0;
  428.                                  out = 0;
  429.                                  js1 = IapReadByte(4)*256+IapReadByte(3);
  430.                                  QL();
  431.                           }
  432.                  }
  433.           }
  434. }
  435. void cun()
  436. {                                         if(js<=1) js=1;
  437.                      if(js1<=1) js1=1;
  438.                                          IapEraseSector(0);
  439.                                          IapProgramByte(1, js);
  440.                                      IapProgramByte(2, js>>8);
  441.                                          IapProgramByte(3, js1);
  442.                                      IapProgramByte(4, js1>>8);
  443. }

  445. void main()
  446. {


  449.         bit q1 = 1;
  450.     bit q2 = 1;
  451.         EA = 1;
  452.         ConfigTimer0(1);

  454.          P3M0 = 0xcc;
  455.          P3M1 = 0X00;
  456.          P1M0 = 0x1f;
  457.          P1M1 = 0X00;
  458.          out = 0;

  460.           js = IapReadByte(2)*256+IapReadByte(1);
  461.           js1 = IapReadByte(4)*256+IapReadByte(3);
  462.       QL();
  463.
  464.           /***************************************/
  465.         while(1)
  466.         {


  469.          /************************************************************************************************/
  470.              if(d1 != q1)
  471.                   {
  472.                           q1 = d1;
  473.                         if(d1 == 0)
  474.                         {
  475.                                  x5 = 1;
  476.                                 if(x1 == 0)
  477.                                 {
  478.                                             js = (js+1)%999;
  479.                      cun();
  480.
  481.                                 }
  482.                                 if(x1 == 1)
  483.                                 {
  484.                                             js1 = (js1+1)%999;
  485.                      cun();
  486.                                 }
  487.
  488.
  489.                         }
  490.                   }
  491.                 if(d2 != q2)
  492.                   {
  493.                           q2 = d2;
  494.                         if(d2 == 0)
  495.                         {
  496.                                     x5 = 1;
  497.                            if(x1 == 0)
  498.                                 {
  499.                                    if(js > 0)
  500.                                    {
  501.                                             js--;
  502.                                          if(js==0) js=1;
  503.                                          cun();
  504.                                    }
  505.                                 }
  506.                                 if(x1 == 1)
  507. ……………………

  509. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼
還包含以下單片機例程：
001、延時接通循環_通斷均為秒
002、延時斷開再延時接通循環_分
003、延時斷開再延時接通循環_秒
004、延時斷開_分
005、延時斷開_秒
007、延時接通循環_通分?jǐn)嗝?br /> 延時接通_分
延時接通_秒
延時接通循環_通斷均為分
延時斷開_前兩位分后一位秒



GYJ-0055_數顯可編程延時模塊產品循環通斷調節說明.doc

594.04 KB, 下載次數: 22, 下載積分: 黑幣 -5

數顯可編程延時模塊設計資料包含例程原理圖及PCB圖.doc

1.75 MB, 下載次數: 21, 下載積分: 黑幣 -5

數顯可編程延時模塊設計資料包含例程原理圖及PCB圖.pdf

799.11 KB, 下載次數: 21, 下載積分: 黑幣 -5

最新整理配套例程.rar

1.6 MB, 下載次數: 38, 下載積分: 黑幣 -5

回復

使用道具 舉報

ID:95509 發表于 2018-2-8 09:58 | 顯示全部樓層
謝謝樓主分享！
回復

使用道具 舉報

ID:269211 發表于 2018-2-8 15:05 | 顯示全部樓層
謝謝樓主分享！
回復

使用道具 舉報

ID:336666 發表于 2018-5-24 11:35 | 顯示全部樓層

謝謝樓主分享！這段時間在找這種類型的資料
回復

使用道具 舉報

ID:149318 發表于 2018-7-7 21:23 | 顯示全部樓層
謝謝樓主分享！
回復

使用道具 舉報

ID:272609 發表于 2018-9-16 06:55 | 顯示全部樓層
謝謝樓主的分享，正是我想找的資料
回復

使用道具 舉報

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
