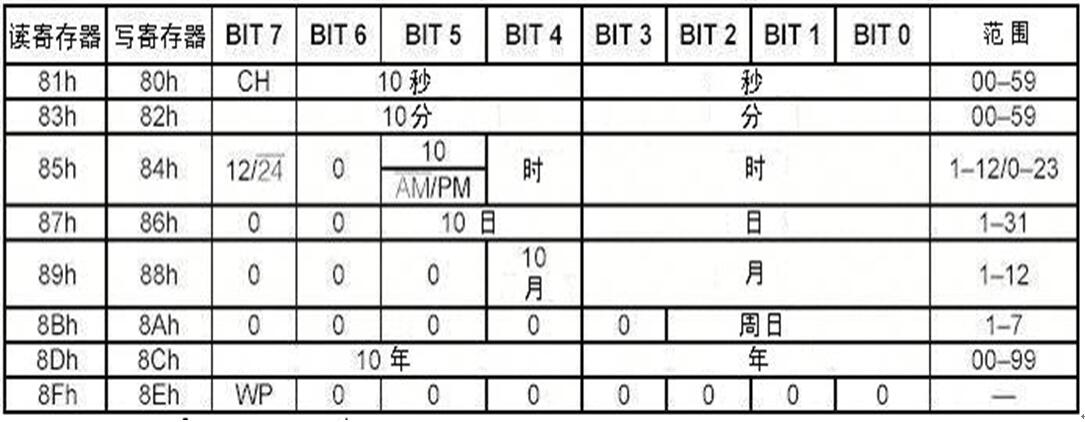

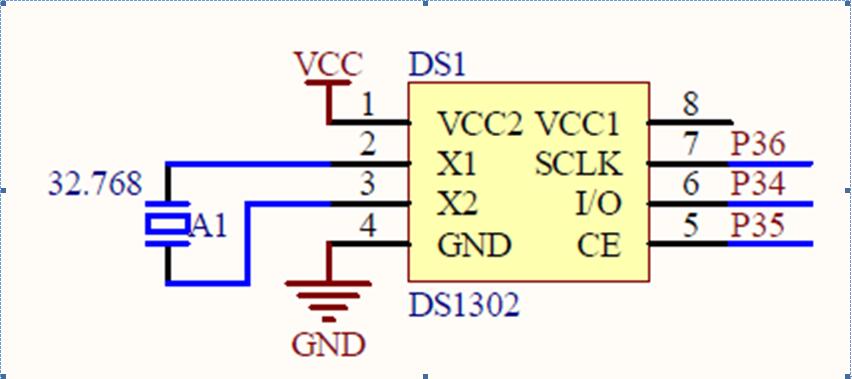

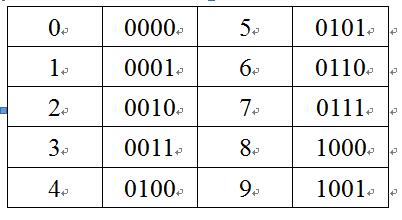

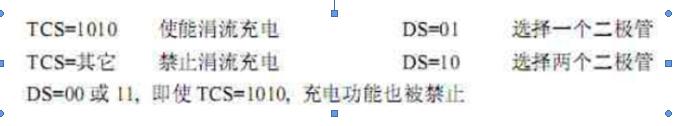

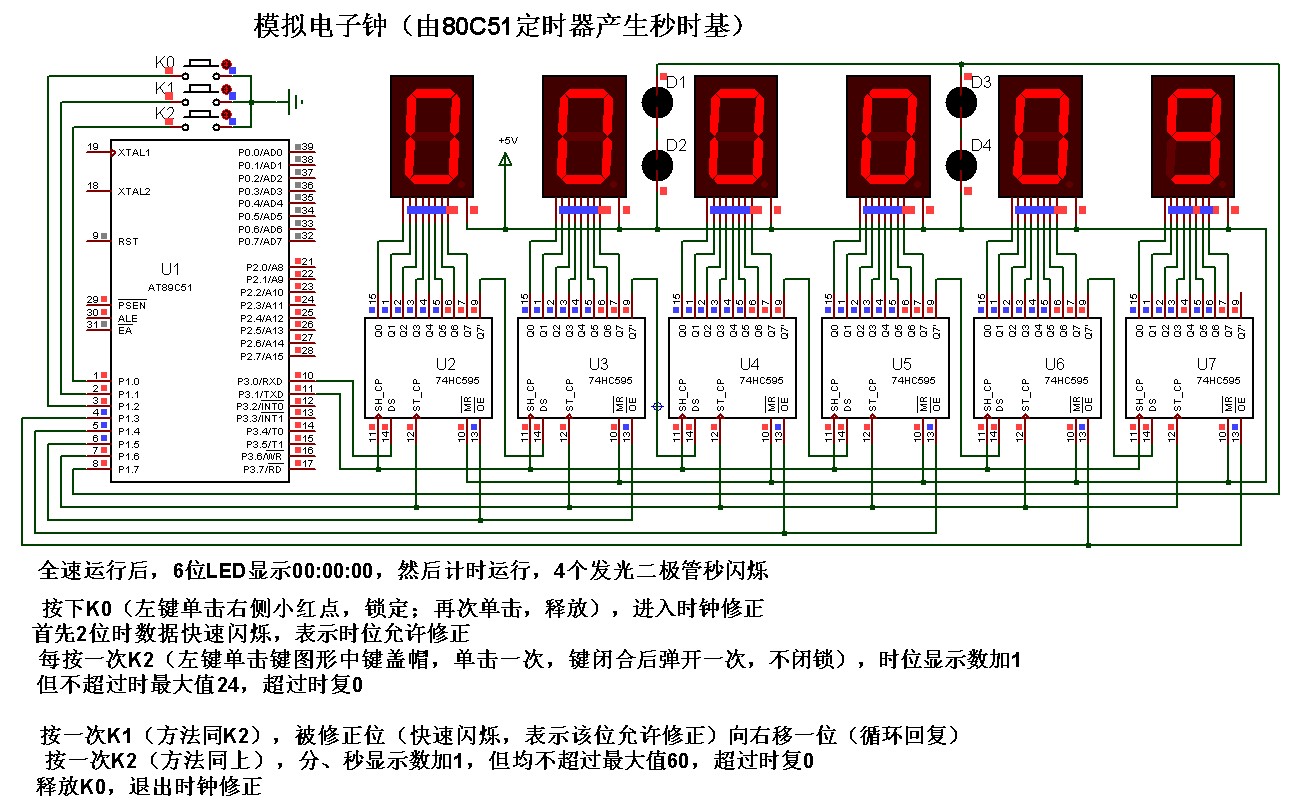

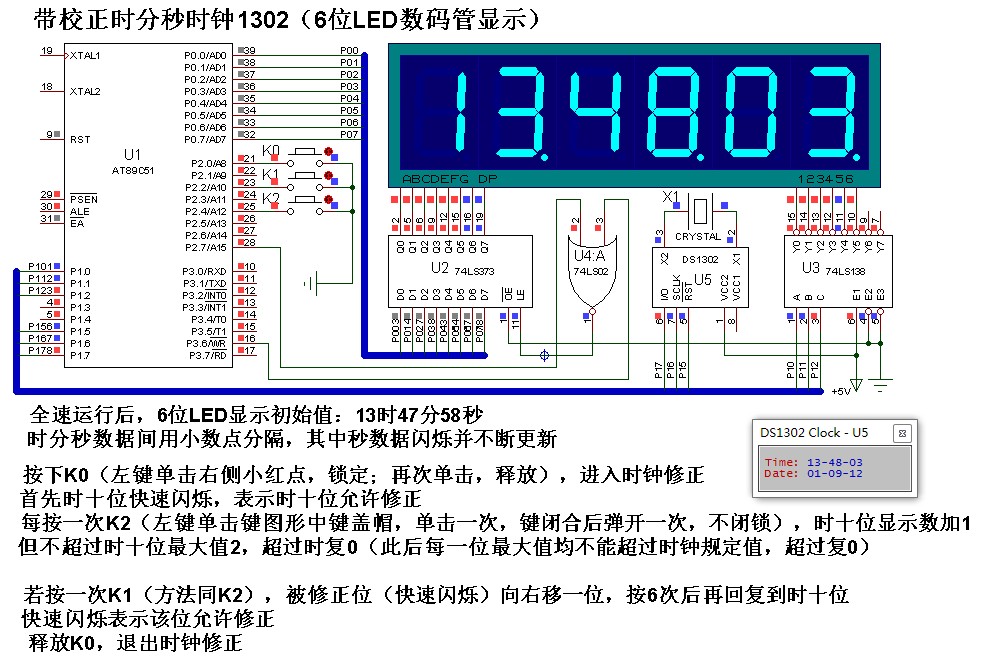

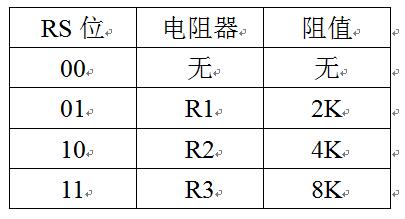

DS1302時鐘芯片 一、硬件簡介： 1、DS1302是一種高性能、低功耗的實時時鐘芯片，附加31字節靜態RAM，采用SPI三線接口與CPU進行通信，并可采用突發方式一次傳送多個字節的時鐘信號和RAM數據。實時時鐘可提供秒、分、時、日、月、星期和年，一個月小與31天時可以自動調整，且具有閏年補償功能。工作電壓寬達2.5～5.5V。采用雙電源供電（主電源和備用電源），可設置備用電源充電方式，提供了對后備電源進行涓細電流充電的能力。 2、HC6800—ES—V2.0電路圖 3、芯片管腳說明： 1腳：芯片備用電源，可以用電池或大容量電容供電，在主電源掉電時，仍可以工作計時。 2、3腳：外部晶振接口。芯片就是根據這個晶振的頻率進行計時的。 4腳：接地。 5腳：芯片使能信號，由主機控制，高電平有效。 6腳：與主機的數據交流口。 7腳：數據傳輸時鐘，由主機控制。 8腳：芯片主電源。 二、與控制芯片的相關的知識： 1、SPI總線通訊協議： SPI接口的全稱是“Serial Peripheral Interface”，意為串行外圍接口。SPI接口是在CPU和外圍低速器件之間進行同步串行數據傳輸，在主器件的移位脈沖下，數據按位傳輸，低位在前，高位在后；時鐘上升沿主機發送數據，下降沿從機接收數據(與595類似)。 DS1302時鐘芯片，有1個控制寄存器，12個日歷、時鐘寄存器，31個RAM可以進行讀寫操作，只要能操作上述寄存器，就可以控制這塊芯片了。 2、控制寄存器： 控制寄存器用于存放DS1302的控制命令字節，DS1302的CE引腳回到高電平后寫入的第一個字就為控制命令。它用于對DS1302讀寫過程進行控制，它的格式如下： RAM/CK：1——對RAM操作，0——對時鐘寄存器進行操作。 R/W：1——讀操作，0——寫操作。 A4~A0：地址，如下表： 3、時鐘寄存器： 說明： (1)時鐘數據，都是以BCD碼形式保存。 BCD碼是通過4位二進制碼來表示1位十進制中的0~9這10個數碼。二進制碼轉換為BCD碼的方式為：4位二進制碼大于1001時，加6(即110)。 (2)小時寄存器的D7位為12小時制/24小時制的選擇位，當為1時選12小時制，當為0時選24小時制。當12小時制時，D5位為0是上午，D5位為1是下午，D4為小時的十位。當24小時制時，D5、D4位為小時的十位。 (3)秒寄存器中的CH位為時鐘暫停位，當為1時鐘暫停，為0時鐘開始啟動。 (4)寫保護寄存器中的WP為寫保護位，當WP=1，寫保護，當WP=0未寫保護，當對日歷、時鐘寄存器或片內RAM進行寫時WP應清零，當對日歷、時鐘寄存器或片內RAM進行讀時WP一般置1。 (5)慢充電寄存器的TCS位為控制慢充電的選擇，當它為1010才能使慢充電工作。DS為二極管選擇位。DS為01選擇一個二極管，DS為10選擇二個二極管，DS為11或00充電器被禁止，與TCS無關。RS用于選擇連接在VCC2與VCC1之間的電阻，RS為00，充電器被禁止，與TCS無關，電阻選擇情況見表。 三、讀寫數據編程： DS1302是通過SPI串行總線跟單片機通信的，當進行一次讀寫操作時最少得讀寫兩個字節，第一個字節是控制字節，就是一個命令(單字節讀寫時)，告訴DS1302是讀還是寫操作，是對RAM還是對CLOK寄存器操作。第二個字節就是要讀或寫的數據了。 1、單字節讀： 單字節讀：只有在SCLK為低電平時，才能將CE置為高電平。所以在進行操作之前先將SCLK置低電平，然后將CE置為高電平，接著開始在IO上面放入要傳送的電平信號，然后跳變SCLK。數據在SCLK上升沿時，DS1302讀取數據，在SCLK下降沿時，DS1302放置數據到IO上 詳見例子程序。 2、單字節寫： 單字節寫：只有在SCLK為低電平時，才能將RST置為高電平。說以在進行操作之前先將SCLK置低電平，然后將RST置為高電平，開始在IO上面放入要傳送的電平信號，然后跳變SCLK。數據在SCLK上升沿時，DS1302讀取數據，在SCLK下降沿時，DS1302放置數據到IO上 詳見例子程序。 3、常見命令、地址集合：
|
