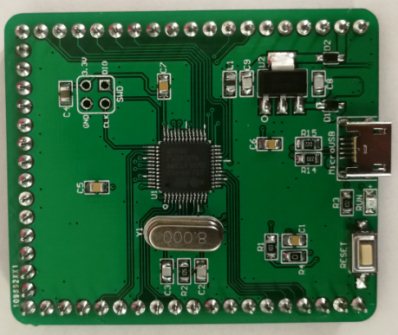

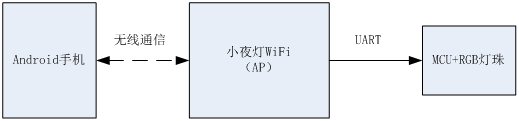

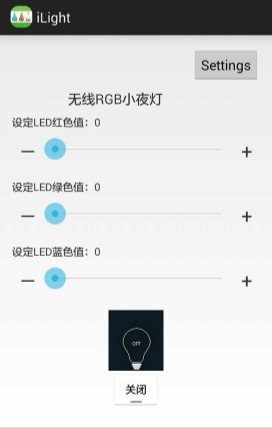

2 硬件制作2.1 STM32_BASE模塊圖 1 STM32_BASE模塊實物圖

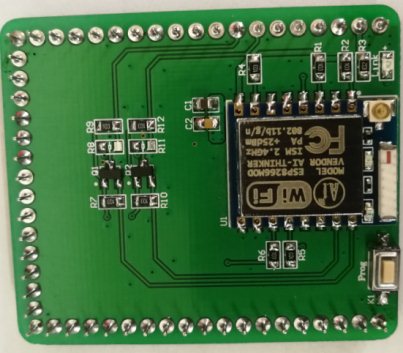

2.2 WiFi模塊圖 2 WiFi模塊實物圖
2.3 SensorHUB模塊圖 3 SensorHUB模塊實物圖
2.4 RGB模塊圖 4 RGB模塊實物圖
2.5 焊接注意事項(1)焊接方法
- 右手持電烙鐵。左手用鑷子夾持元件。焊接前,電烙鐵要充分預熱。烙鐵頭刃面上要吃錫,即帶上一定量焊錫。
- 將烙鐵頭刃面緊貼在焊點處。電烙鐵與水平面大約成45~60℃角。烙鐵頭在焊點處停留的時間控制在2~3秒鐘。(焊接時加熱時間不宜太長,以免引起焊盤起翹,損壞焊盤)
- 抬開烙鐵頭。左手仍持元件不動。待焊點處的錫冷卻凝固后,才可松開左手。
注:貼片電阻電容焊接方法參考《貼片電阻焊接步驟.doc》。
(2)焊接順序(遵循先低后高原則)
- 焊接時,應先焊接高度比較低的元器件,最后焊接高的元器件。
(3)有正負極的元器件需注意方向
- 需要注意方向的器件包括:發光二極管、二極管、鉭電容等。
(4)嚴禁帶電拔插電子積木模塊。
(5)上電之前先用萬用表檢查各個模塊是否存在電源正負短路,檢查不存在短路后再上電。
(6)在焊接插針時,可以按照下圖5方式焊接,方便堆疊起來,注意插針上面的焊錫要盡可能少,否則會插不進去!下圖6右邊幾個插針上面焊錫明顯較多,可以使用小刀輕輕刮除。

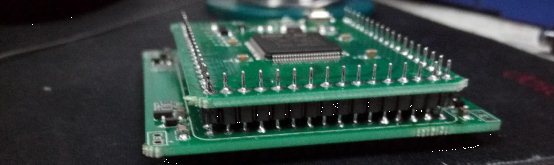

圖 5 電子積木模塊堆疊示意圖

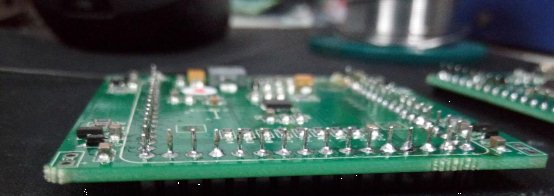

圖 6 電子積木模塊焊錫過多處理示意圖
3 WiFi模塊固件升級配置方法配置軟件工具:ESP FLASH DOWNLOAD TOOL V1.2。
模塊及工具準備:WiFi模塊、Expansion模塊、USB轉串口模塊(USB轉串口線)、杜邦線。
第一步,PC機上安裝USB轉串口模塊的USB驅動,PC機為Windows系統。WiFi模塊Expansion模塊進行堆疊,USB轉串口模塊通過杜邦線接至Expansion模塊UART1接口,USB轉串口模塊通過USB接到PC機。

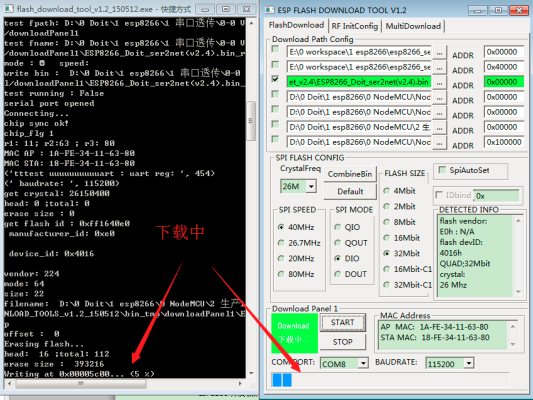

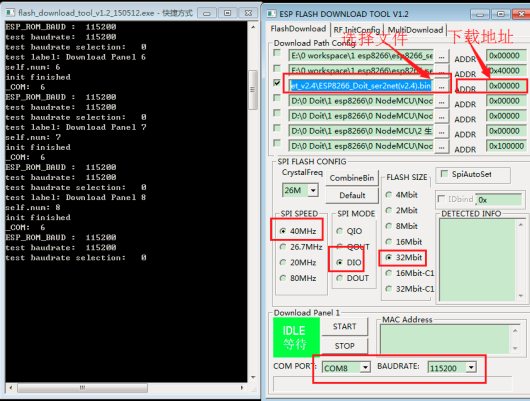

第二步打開軟件,按下圖方法設置。串口選擇USB轉串口模塊對應的串口。固件選擇ESP8266_Doit_ser2net(v2.4).bin,文件下載地址為:0x00000。
第三步,按住WiFi模塊上“K1”按鍵不放,使開發板進入到下載模式,進入后可松開按鍵。然后點擊軟件上“START”按鈕開始下載。如果失敗,請重試。

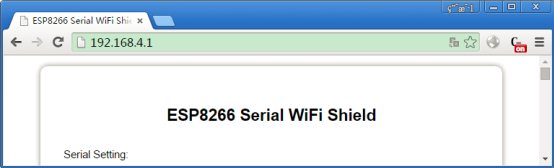

第四步,下載完成后,重新上電,進入web頁面進行配置。默認發出的ssid信號名稱為:DoitWiFi_Config,無加密。使用筆記本或智能手機連接該ssid。通過瀏覽器輸入“192.168.4.1”訪問內置web頁面。

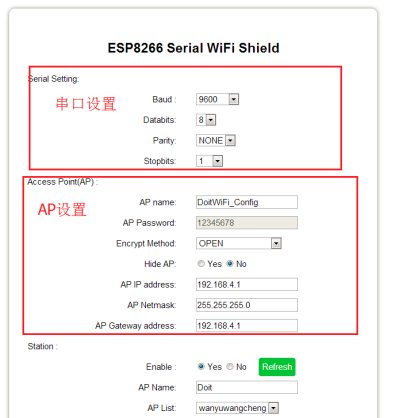

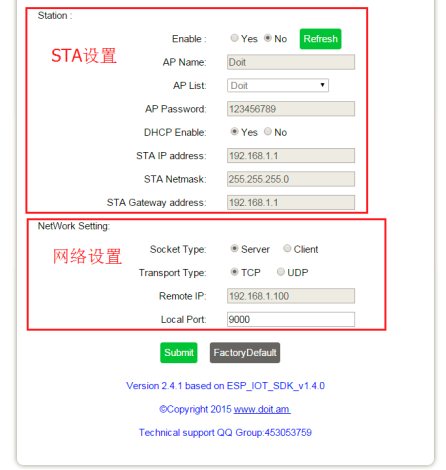

第五步,通過web頁面完成WiFi參數設置:
AP Name:iLight_xx1~ iLight_xxN(可以根據個人愛好命名,但是要求命名不一樣防止同一房間中同時使用出現干擾)
IP: 192.168.1.100
端口:9000
注:WiFi模塊上LED燈指示含義
- 按鍵K1按下時,會快閃,超過三秒恢復出廠設置;
- 在僅僅AP模式下,上電常亮;
- 在AP+STA模式下,上電慢閃;連接手機成功后,常亮;
- 當串口收到數據,或者網絡收到數據轉發到串口,LED燈會快速閃爍。
