對STM8S電壓電流表頭重新編程(IAR環境)

  [復制鏈接]
ID:250292 發表于 2017-12-20 13:33 | 顯示全部樓層 |閱讀模式

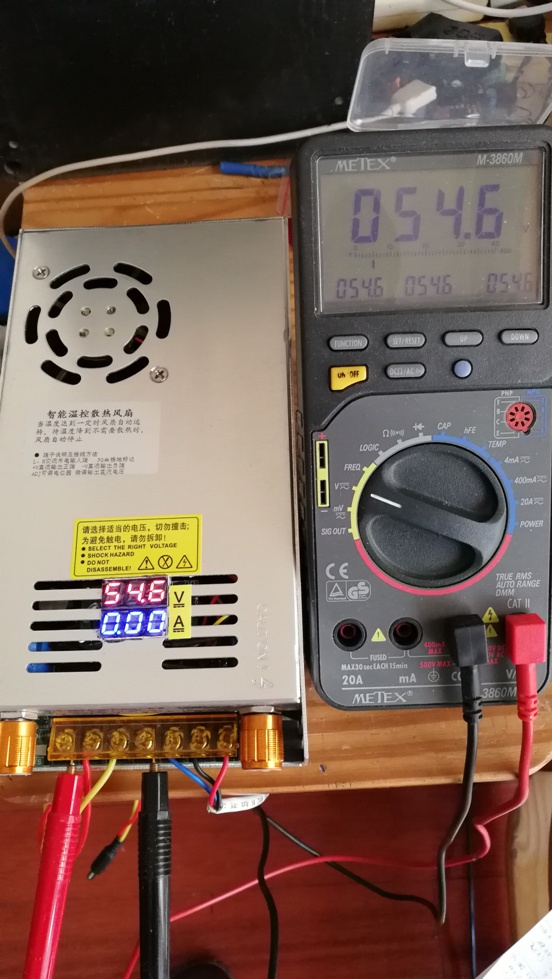

前一段時間在*寶上買了一款0-80V 0-6A可調電源，下圖左邊的。

此款電源測量電壓的精度很不錯，但是電流非常不準。250mA以下顯示0，0.5A顯示0.3A，1A時顯示0.83A。3A是準的，3A以上又偏大。

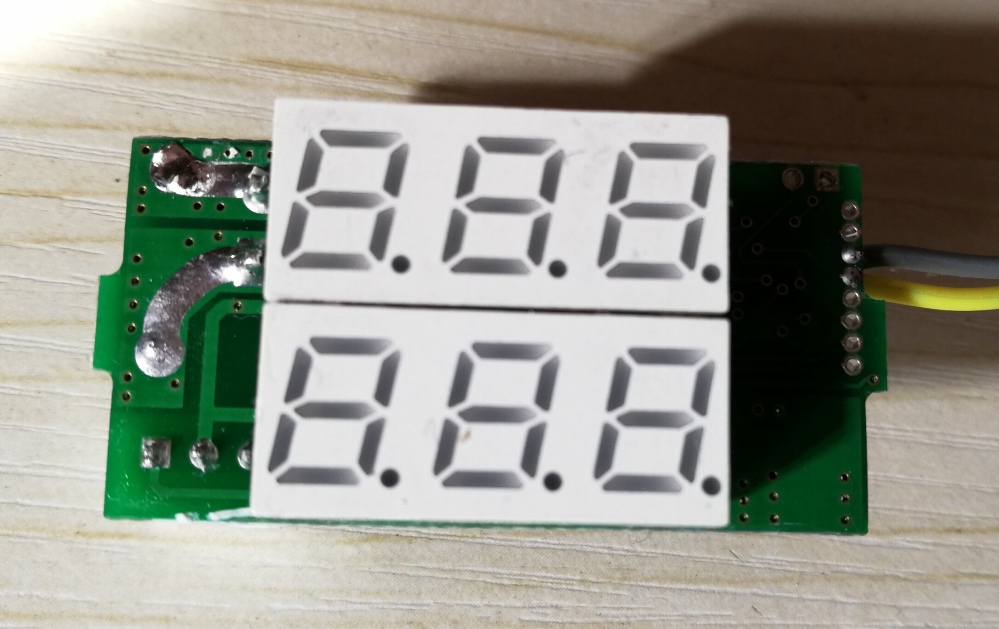

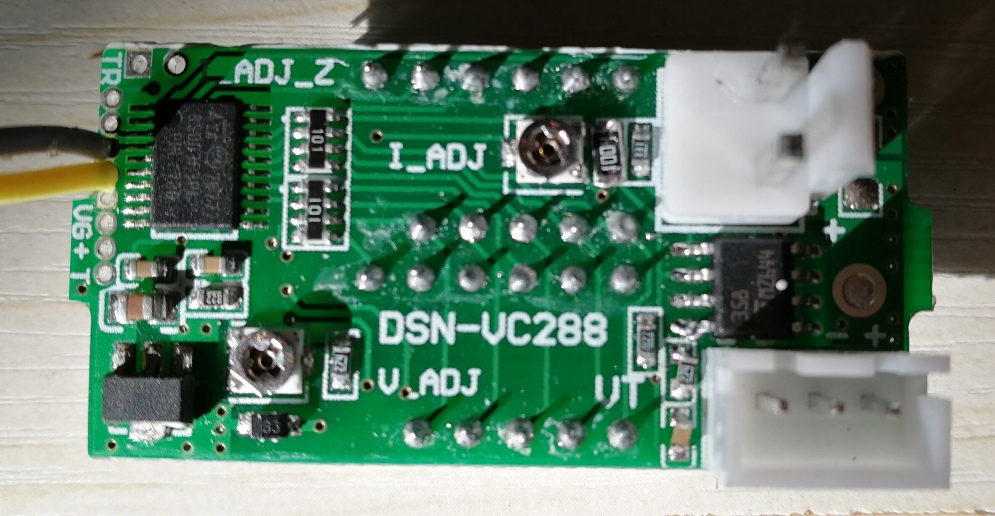

沒辦法打開，拆機，發現用的表頭在淘寶上有賣，測量電流不準的原因是電流分流電阻并不是表頭配套的。
STM8_VI_Meter 11.jpg STM8_VI_Meter22.jpg

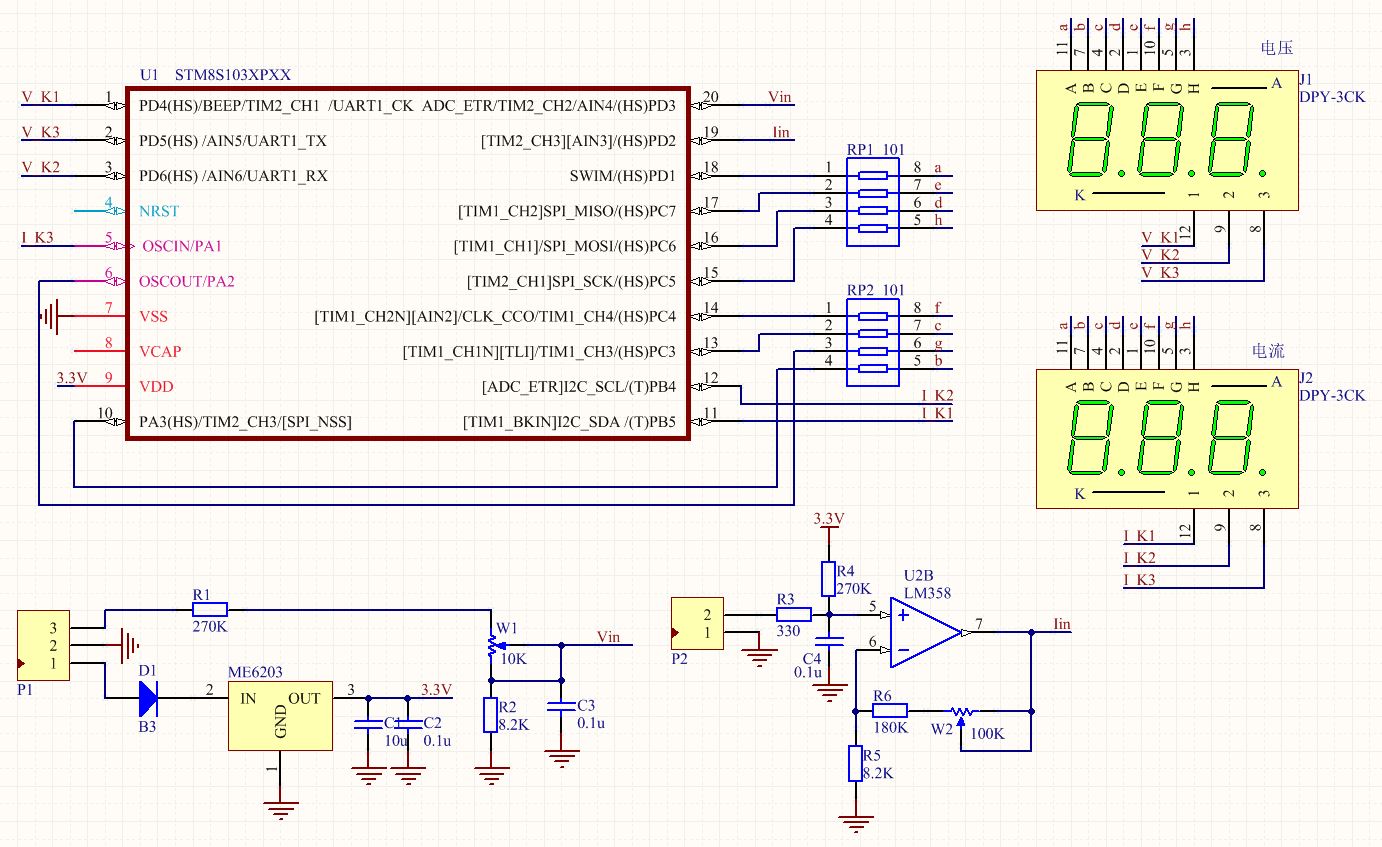

沒有辦法，只有自己重新編程才能解決電流測量不準的問題。首先對照實物繪制原理圖，如下。

原來這款表頭的電流量程是50A的，需配50A的分流電阻，測量電流才能達到該表頭原有的設計精度。可是此電源卻沒有用50A的分流電阻，而是用約2毫歐的分流電阻。這樣0-6A在分流電阻上的電壓為 0-12mV。
對照原理圖測量電流部分可以得出：運放部分的放大倍數為 23（188.2/8.2）- 35（288.2/8.2），輸出電壓為 0-420mV。這個電壓太小，因為STM8的ADC輸入電壓可以到3300mV，所以我將放大電阻R6有原來的180k換成了1M，這樣放大倍數就變成 123-135，運放的輸出電壓為 0-1620mV。
實際上，放大倍數在 3300/12=275時最理想（R6換成2M左右），可以充分利用ADC的轉換精度。但我手頭只有1M貼片，就沒有再折騰了。

然后就是編程了，STM8是第一次，一直在用STM32。就在網上找了些例子，幾番折騰終于能夠編譯和下載了。
電壓測量校準比較簡單，只調整電位器就能達到不錯的精度。不過我還是用軟件作了多區間線形校正。
10V以下精度 <1%，10V以上精度 <0.5%
電流校正沒有分區間，精度基本做到 <1%。

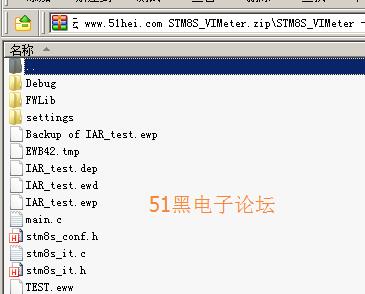

下面是自己編程的工程文件，可以直接修改編譯。

STM8S單片機源程序(IAR環境)如下:


  3. #include "math.h"
  4. //#include "stdbool.h"
  5. #include "iostm8s003f3.h"
  6. #include "stm8s.h" //包含用到的外設的頭文件

  8. #define u8  unsigned char
  9. #define uchar  unsigned char
  10. #define uint   unsigned int
  11. #define sCnt   104

  13. uint ms_count, tmpin, ADCBuff[6], ADValueV[sCnt], ADValueI[sCnt], ADCData, mA;
  14. u8 pDataV=0, pDataI=0, vDotPS, cDotPS, VGain = 35, ampGain = 129, vFlag=0, iFlag=0;
  15. unsigned long mV;  //uint的話,mV最大只能到 65535mV,本電源80V,故用long
  16. float voltRAW, curtRAW, Rs = 0.00218;
  17. float ADVal_Av[2]={0}, Val_Av[2]={0};

  19. float preCoef[2]={0.005};        //ADC 轉換濾波噪聲用的系數
  20. bool preTrend[2]={TRUE};        //ADC 轉換結果的變化趨勢 true:變大，false:變小
  21. float ADvalue[2]={0.0};        //ADC 前次的轉換結果濾波后的值
  22. float newData[2]={0.0};        //ADC 本次次的轉換結果

  24. /*******************************************************************************
  25. **函數名稱：void GPIO_Init0()
  26. **功能描述：GPIO->功能引腳初始化
  27. **入口參數：無
  28. **輸出：無
  29. *******************************************************************************/
  30. void GPIO_Init0()
  31. {
  32.   PA_ODR |=0x02;    //PA1置高，I個位選通
  33.   PA_ODR &=0xf3;    //PA2,3置零，g，f
  34.   PA_DDR |=0x0e;    //設置端口PA1,2,3的輸入輸出方向寄存器為輸出方向
  35.   PA_CR1 |=0x0e;     //PA1,2,3為推挽輸出
  36.   PA_CR2 |=0x0e;     //PA1,2,3是輸出速度最快為10MHz
  37.
  38.   PB_ODR |=0x30;    //PB4,5置高，I十位和百位選通
  39.   PB_DDR |=0x30;    //設置端口PB4,5的輸入輸出方向寄存器為輸出方向
  40.   PB_CR1 |=0x30;     //PB4,5為推挽輸出
  41.   PB_CR2 |=0x30;     //PB4,5是輸出速度最快為10MHz
  42.
  43.   PC_ODR &=0x07;    //置零PC3,4,5,6,7， c,f,h,d,e
  44.   PC_DDR |=0xf8;    //設置端口PC->3,4,5,6,7的輸入輸出方向寄存器為輸出方向
  45.   PC_CR1 |=0xf8;     //PC->3,4,5,6,7為推挽輸出
  46.   PC_CR2 |=0xf8;     //PC->3,4,5,6,7是輸出速度最快為10MHz
  47.
  48.   PD_ODR &=0xfd;    //置零PD1, a
  49.   PD_ODR |=0x70;    //PD4,5,6置高 V百位 個位 和十位選通
  50.   PD_DDR |=0x72;    //設置端口PD->1,4,5,6的輸入輸出方向寄存器為輸出方向
  51.   PD_CR1 |=0x72;     //PD->1,4,5,6為推挽輸出
  52.   PD_CR2 |=0x72;     //PD->1,4,5,6是輸出速度最快為10MHz
  53. }

  55. /*******************************************************************************
  56. **函數名稱：void SMG_Display(int num)
  57. **功能描述：SMG顯示函數
  58. **入口參數：int num
  59. **輸出：無
  60. *******************************************************************************/
  61. void SMG1_Display(unsigned char num)
  62. {
  63.   PA_ODR |=0x02;    //PA1置高，I個位選通
  64.   PB_ODR |=0x30;    //PB4,5置高，I十位和百位選通
  65.   PD_ODR |=0x70;    //PD4,5,6置高 V百位 個位 和十位選通
  66.   switch(num)
  67.   {
  68.   case 0: //a b c d e f
  69.     PA_ODR |=0x08;    //PA3置高，b
  70.     PA_ODR &=0xfb;    //PA2置零，g
  71.     PC_ODR &=0xdf;    //置零PC5，h
  72.     PC_ODR |=0xd8;    //PC3,4,6,7置高 c,f,d,e
  73.     PD_ODR |=0x02;    //PD1置高 a
  74.     break;
  75.   case 1: //b c
  76.     PA_ODR |=0x08;    //PA3置高，b
  77.     PA_ODR &=0xfb;    //PA2置零，g
  78.     PC_ODR &=0x0f;    //置零PC4,5,6,7，f,h,d,e
  79.     PC_ODR |=0x08;    //PC3置高 c
  80.     PD_ODR &=0xfd;    //PD1置零 a
  81.     break;
  82.   case 2: // a b d e g
  83.     PA_ODR |=0x0c;    //PA2,3置高，g,b
  84.     PC_ODR &=0xc7;    //置零PC3,4,5 c,f,h
  85.     PC_ODR |=0xc0;    //PC6,7置高,d e
  86.     PD_ODR |=0x02;    //PD1置高 a
  87.     break;
  88.   case 3: //a b c d g
  89.     PA_ODR |=0x0c;    //PA2,3置高，g,b
  90.     PC_ODR &=0x4f;    //置零PC4,5,7，f,h,e
  91.     PC_ODR |=0x48;    //PC3,6置高 c,d
  92.     PD_ODR |=0x02;    //PD1置高 a
  93.     break;
  94.   case 4: //b c f g
  95.     PA_ODR |=0x0c;    //PA2,3置高，g,b
  96.     PC_ODR &=0x1f;    //置零PC5,6,7，h,d,e
  97.     PC_ODR |=0x18;    //PC3,4置高 c,f
  98.     PD_ODR &=0xfd;    //PD1置零 a
  99.     break;
  100.   case 5: //a c d f g
  101.     PA_ODR |=0x04;    //PA2置高，g
  102.     PA_ODR &=0xf7;    //PA3置零，b
  103.     PC_ODR &=0x5f;    //置零PC5,7 h,e
  104.     PC_ODR |=0x58;    //PC3,4,6置高 c,f,d
  105.     PD_ODR |=0x02;    //PD1置高 a
  106.     break;
  107.   case 6: //a c d e f g
  108.     PA_ODR |=0x04;    //PA2置高，g
  109.     PA_ODR &=0xf7;    //PA3置零，b
  110.     PC_ODR &=0xdf;    //置零PC5，h
  111.     PC_ODR |=0xd8;    //PC3,4,6,7置高 c,f,d,e
  112.     PD_ODR |=0x02;    //PD1置高 a
  113.     break;
  114.   case 7: //a b c
  115.     PA_ODR |=0x08;    //PA3置高，b
  116.     PA_ODR &=0xfb;    //PA2置零，g
  117.     PC_ODR &=0x0f;    //置零PC4,5,6,7，f,h,d,e
  118.     PC_ODR |=0x08;    //PC3置高 c
  119.     PD_ODR |=0x02;    //PD1置高 a
  120.     break;
  121.   case 8: //a b c d e f g
  122.     PA_ODR |=0x0c;    //PA2,3置高，g,b
  123.     PC_ODR &=0xdf;    //置零PC5，h
  124.     PC_ODR |=0xd8;    //PC3,4,6,7置高 c,f,d,e
  125.     PD_ODR |=0x02;    //PD1置高 a
  126.     break;
  127.   case 9: //a b c d f g
  128.     PA_ODR |=0x0c;    //PA2,3置高，g,b
  129.     PC_ODR &=0x5f;    //置零PC5,7 h,e
  130.     PC_ODR |=0x58;    //PC3,4,6置高 c,f,d
  131.     PD_ODR |=0x02;    //PD1置高 a
  132.     break;
  133.   }
  134. }


  137. /*******************************************************************************
  138. **函數名稱：void ADC_Init()
  139. **功能描述：初始化ADC
  140. **入口參數：無
  141. **輸出：無
  142. *******************************************************************************/
  143. void ADC_Init()
  144. {
  145.   //電流
  146.   PD_DDR_bit.DDR2 = 0;   //設置PD->2 為輸入
  147.   PD_CR1_bit.C12 = 0;    //設置為浮空輸入
  148.   PD_CR2_bit.C22 = 0;    //設置中斷禁止
  149.
  150.   //電壓
  151.   PD_DDR_bit.DDR3 = 0;   //設置PD->3 為輸入
  152.   PD_CR1_bit.C13 = 0;    //設置為浮空輸入
  153.   PD_CR2_bit.C23 = 0;    //設置中斷禁止
  154.
  155.   ADC_CR1_bit.SPSEL = 7;    //fmaster / 18 = 16MHZ / 18 = 888888HZ
  156.   ADC_CR2_bit.ALIGN = 1;    //RIGHT ALIGN
  157.
  158.   ADC_CR1_bit.ADON = 1;     //初次上電喚醒ADC
  159. }


  162. /*******************************************************************************
  163. **函數名稱：uint Get_Adc(unsigned char ac)
  164. **功能描述：讀取ADC完成一次模數轉換結果
  165. **入口參數：ac ->ADC通道號
  166. **輸出：ADC轉換結果
  167. *******************************************************************************/
  168. uint Get_Adc(u8 ac)           //獲取adc值
  169. {
  170.   uint Value;
  171.   ADC_CSR_bit.CH = ac;       //選擇ADC通道 AIN3,4
  172.   ADC_CR1 |= 0x01;           //開始轉換
  173.   while((0x80&ADC_CSR)==0); //等待轉換完成
  174.   ADC_CSR &= ~0x80;          //清除轉換標志
  175.   Value  = (uint)ADC_DRL;    //取低8位
  176.   Value |= (uint)ADC_DRH<<8; //低8位和高兩位合并
  177.   return(Value);            //返回adc值
  178. }

  180. float* Ad_Av(u8 ac)      //每次只采樣一個數據，采完sCnt個數據就更新結果，否則就顯示上一次的結果
  181. {
  182.   u8 num, pMaxV=0, pMaxV2=0, pMinV=0, pMinV2=0, pMaxI=0, pMaxI2=0, pMinI=0, pMinI2=0;
  183.   if(ac==4){    //電壓
  184.     ADValueV[pDataV] = Get_Adc(ac);
  185.     Val_Av[0] += ADValueV[pDataV++];
  186.   }else{    //電流
  187.     ADValueI[pDataI] = Get_Adc(ac);
  188.     Val_Av[1] += ADValueI[pDataI++];
  189.   }
  190.   if(pDataV>=sCnt){     //電壓數據采樣完成，去除最大最小求平均
  191.     pDataV=0; vFlag=1;
  192.     for(num=0;num<sCnt;num++) {
  193.       if(ADValueV[num] < ADValueV[pMinV]) pMinV = num;
  194.       if(ADValueV[num] > ADValueV[pMaxV]) pMaxV = num;
  195.     }
  196.     for(num=0;num<sCnt;num++) {       //去掉次大次小
  197.       if(num != pMinV && ADValueV[num] < ADValueV[pMinV2]) pMinV2 = num;
  198.       if(num != pMaxV && ADValueV[num] > ADValueV[pMaxV2]) pMaxV2 = num;
  199.     }
  200.     ADVal_Av[0] = (Val_Av[0] - ADValueV[pMinV] - ADValueV[pMinV2] - ADValueV[pMaxV] - ADValueV[pMaxV2])/(sCnt-4);
  201.     //ADVal_Av[0] = (Val_Av[0] - ADValueV[pMinV] - ADValueV[pMaxV])/(sCnt-2);   //只去掉最大最小的話，用這句
  202.     Val_Av[0]=0;
  203.   }
  204.   if(pDataI>=sCnt){     //電流數據采樣完成，去除最大最小求平均
  205.     pDataI=0; iFlag=1;
  206.     for(num=0;num<sCnt;num++) {
  207.       if(ADValueI[num] < ADValueI[pMinI]) pMinI = num;
  208.       if(ADValueI[num] > ADValueI[pMaxI]) pMaxI = num;
  209.     }
  210.     for(num=0;num<sCnt;num++) {       //如果還要去掉次大次小的話，就去掉注釋
  211.       if(num != pMinI && ADValueI[num] < ADValueI[pMinI2]) pMinI2 = num;
  212.       if(num != pMaxI && ADValueI[num] > ADValueI[pMaxI2]) pMaxI2 = num;
  213.     }
  214.     ADVal_Av[1] = (Val_Av[1] - ADValueI[pMinI] - ADValueI[pMinI2] - ADValueI[pMaxI] - ADValueI[pMaxI2])/(sCnt-4);
  215.     //ADVal_Av[1] = (Val_Av[1] - ADValueI[pMinI] - ADValueI[pMaxI])/(sCnt-2);     //只去掉最大最小的話，用這句
  216.     Val_Av[1]=0;
  217.   }
  218.   return(ADVal_Av);
  219. }

  221. /*****  噪聲濾波     *******************
  222. baseCoef：濾波系數，越小濾波越強；
  223. i：通道，可供多個測量對象濾波
  224. preCoef：上次濾波后計算的系數值
  225. preTrend：上次濾波的數據變化方向
  226. preData：上次濾波后的結果
  227. newData：這次新采樣的數據
  228. ***********************************************************************/
  229. void Noise_Filter(float baseCoef, u8 i, float *preCoef, bool *preTrend, float *preData, float *newData){
  230.   bool newTrend;
  231.   if (newData[i] == preData[i]) return;
  232.   if (newData[i] > preData[i]) newTrend = TRUE;
  233.   else newTrend = FALSE;
  234.   if (newTrend == preTrend[i])        preCoef[i] = preCoef[i] * 2;
  235.   else preCoef[i] = baseCoef;
  236.   preTrend[i] = newTrend;
  237.   if(preCoef[i] < baseCoef) preCoef[i] = baseCoef;
  238.   else if(preCoef[i] > 0.995) preCoef[i] = 0.995;
  239.   preData[i] = preData[i] + (newData[i] - preData[i])* preCoef[i];
  240. }

  242. /*****  電壓數據處理  ***************************************
  243. tmpin：采集的電壓數據；
  244. 輸出：電壓值，單位：V
  245. *********************************************************/
  246. float ProcessVoltage(float tmpin)
  247. {
  248.     float Temp;
  249.     Temp = tmpin * 3.3 * VGain / 1023; //單位：V
  250.     //下面是校正，應根據實際情況重新計算。其實不校正精度也不錯
  251.     if(Temp<=0.5) Temp = 1.0 * Temp;
  252.     else if(Temp>0.5 && Temp<2.5) Temp = 0.98 * Temp + 0.28;
  253.     else if(Temp<6.5) Temp = 1.005 * Temp + 0.235;
  254.     else if(Temp<11.5) Temp = 1.00325 * Temp + 0.22925;
  255.     else if(Temp<36.5) Temp = 0.990417 * Temp + 0.385;
  256.     else  Temp = 0.988889 * Temp + 0.482222;
  257.     if(Temp<0) Temp=0;
  258.     return (Temp);
  259.
  260. }

  262. /*****  電流數據處理  ***************************************
  263. tmpin：采集的電流數據；
  264. 輸出：電流值，單位：A
  265. *********************************************************/
  266. float ProcessCurrent(float tmpin)
  267. {
  268.     float Temp;
  269.     Temp = tmpin * 3.3 / 1023 / ampGain / Rs;    //單位：A
  270.     //下面是校正，應根據實際情況重新計算。本例中是將運放的反饋電阻 R6（180k）
  271.     //改成 1M后，放大系數ampGain由29變為129。
  272.     //取樣電阻 Rs約為 2mR。
  273.     Temp = 1.385042 * Temp - 1.698751;
  274.     if(Temp<0) Temp=0;
  275.     return (Temp);
  276.
  277. }

  279. /****   本例中未使用     ******************************************************
  280. **函數名稱：void Timer4Init()
  281. **功能描述：定時器4參數初始化
  282. **入口參數：無
  283. **輸出：無
  284. *******************************************************************************/
  285. void Timer4Init()
  286. {
  287.   TIM4_IER_bit.UIE = 0;       //禁止中斷
  288.   TIM4_EGR_bit.UG = 0;
  289.   TIM4_PSCR_bit.PSC = 7;      // 設置TIM4的時鐘分頻系數為 128  即定時器時鐘 = 16000000 /128 = 125KHZ
  290.
  291.   TIM4_ARR = 125;             // 設定TIM4產生1毫秒的計數值
  292.   TIM4_CNTR = 0x00;            // 清除TIM4計數寄存器數值
  293.
  294.   TIM4_SR_bit.UIF = 0;        //清除中斷標志
  295.   TIM4_SR_bit.TIF = 0;
  296.   TIM4_CR1_bit.CEN = 1;       //使能定時器4計數
  297.   TIM4_CR1_bit.ARPE = 1;      //使能預裝載
  298.   TIM4_IER_bit.UIE = 1;       // 使能更新中斷
  299. }

  301. /****   本例中未使用    *******************************************************
  302. **函數名稱：void TIM2_Init()
  303. **功能描述：定時器2參數初始化
  304. **入口參數：無
  305. **輸出：無
  306. *******************************************************************************/
  307. void TIM2_Init()
  308. {
  309.   TIM2_PSCR = 0x00;     //定時器2預分頻數為 1 分頻，即定時器時鐘 = 系統時鐘 = 16MHz
  310.   TIM2_ARRH = 0x3E;     //設置1毫秒時間自動重載 16000 = 0x3e80
  311.   TIM2_ARRL = 0x80;     //

  313.   TIM2_CNTRH = 0x00;    //清除計數寄存器
  314.   TIM2_CNTRL = 0x00;    //
  315.   TIM2_SR1 = 0x00;      //清除所有的中斷標志

  317. }

  319. /****   本例中未使用    ******************************************************
  320. **函數名稱：void TIM2_DelayMs(unsigned int ms)
  321. **功能描述：定時器2參進行精確延時，最小為1毫秒，最大65535
  322. **入口參數：unsigned int ms     1=< ms <= 65535
  323. **輸出：無
  324. *******************************************************************************/
  325. void TIM2_DelayMs(unsigned int ms)
  326. {
  327.
  328.     TIM2_CR1 = 0x81;        //啟動定時器2開始計數
  329.     while(ms--)
  330.     {
  331.
  332.       while( !(TIM2_SR1 & 0x01)); //等待計數是否達到1毫秒
  333.       TIM2_SR1 &= ~(0x01);  //計數完成1毫秒，清除相應的標志
  334.     }
  335.      TIM2_CR1 = 0x00;       //延時全部結束，關閉定時器2
  336. }

  338. /*******************************************************************************
  339. **函數名稱：void delay(unsigned int ms)
  340. **功能描述：大概延時
  341. **入口參數：unsigned int ms   輸入大概延時數值
  342. **輸出：無
  343. *******************************************************************************/
  344. void delay(unsigned int ms)
  345. {
  346.   unsigned int x , y;
  347.   for(x = ms; x > 0; x--)           /*  通過一定周期循環進行延時*/
  348.     for(y = 1000 ; y > 0 ; y--);
  349. }

  351. /*******************************************************************************
  352. **函數名稱：void V_Show()
  353. **功能描述：在數碼管上顯示電壓值
  354. **入口參數：ms：每個數碼管延時。顯示數據存儲在 ADCBuff[2] - ADCBuff[0]
  355. **輸出：無
  356. *******************************************************************************/
  357. void V_Show(unsigned int ms)
  358. {
  359.   SMG1_Display(ADCBuff[2]);   //顯示V百位
  360.   if(vDotPS==2) PC_ODR |=0x20;    //PC5置高,h點
  361.   PD_ODR &=0xef;    //PD4置低 V百位選通
  362.   delay(ms);
  363.   SMG1_Display(ADCBuff[1]);   //顯示V十位
  364.   if(vDotPS==1) PC_ODR |=0x20;    //PC5置高,h點
  365.   PD_ODR &=0xbf;    //PD6置低 V十位選通
  366.   delay(ms);
  367.   SMG1_Display(ADCBuff[0]);   //顯示V個位
  368.   PD_ODR &=0xdf;    //PD5置低 V個位選通
  369.   delay(ms);
  370. }

  372. /*******************************************************************************
  373. **函數名稱：void I_Show()
  374. **功能描述：在數碼管上顯示電流值
  375. **入口參數：ms：每個數碼管延時。顯示數據存儲在 ADCBuff[5] - ADCBuff[3]
  376. **輸出：無
  377. *******************************************************************************/
  378. void I_Show(unsigned int ms)
  379. {
  380.   SMG1_Display(ADCBuff[5]);   //顯示A百位
  381.   if(cDotPS==5) PC_ODR |=0x20;    //PC5置高,h點
  382.   PB_ODR &=0xdf;    //PB5置低，I百位選通
  383.   delay(ms);
  384.   SMG1_Display(ADCBuff[4]);   //顯示A十位
  385.   if(cDotPS==4) PC_ODR |=0x20;    //PC5置高,h點
  386.   PB_ODR &=0xe0;    //PB4置低，I十位選通
  387.   delay(ms);
  388.   SMG1_Display(ADCBuff[3]);   //顯示A個位
  389.   PA_ODR &=0xfd;    //PA1置低，I個位選通
  390.   delay(ms);
  391. }


  394. /*    主函數    */
  395. int main(void)
  396. {
  397.   //asm("sim");             //關閉系統總中斷
  398.   CLK_CKDIVR = 0x00;      //CPUDIV = 1 HSIDIV = 1  內部時鐘 = 16Mhz
  399.   GPIO_Init0();
  400.   ADC_Init();             //調用ADC初始化函數
  401.   //TIM2_Init();
  402.   //Timer4Init();           //初始化定時器4
  403.   //asm("rim");             //打開系統總中斷
  404.   while(1)
  405.   {
  406.     //if(adcflag == 1)                        //1秒定時時間到對使能ADC進行采樣
  407.     //{
  408.       //asm("sim");                           //關系統總中斷

  410.     voltRAW = Ad_Av(4)[0];      //獲取電壓數據
  411.     if(vFlag==1){       //電壓數據采集完成才進行以下計算，否則跳過，將顯示上次數據
  412.       vFlag=0;
  413.       newData[0] = ProcessVoltage(voltRAW);
  414.       Noise_Filter(0.5, 0, preCoef, preTrend, ADvalue, newData);
  415.       //ADvalue[0] = newData[0];        //不要上面的濾波時使用
  416.       mV = (unsigned long)(ADvalue[0]*1000);
  417.       if(mV > 9999){
  418.         vDotPS=1;
  419.         ADCBuff[0] = mV / 100 % 10;     //0.1V
  420. ……………………

  422. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼
所有資料51hei提供下載:
STM8S_VIMeter.zip (1.16 MB, 下載次數: 803)



評分

參與人數 5黑幣 +127 收起 理由
BigWheels + 6 很給力！
csy1991hf + 10 很給力！
wlxf + 1 剛好可以用到，多謝分享
qjzyx + 10 高手,向你學習!
admin + 100 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:55317 發表于 2018-1-16 11:35 | 顯示全部樓層
多謝分享，好資料，51黑有你更精彩!!!
回復

使用道具 舉報

ID:266116 發表于 2018-1-16 14:18 | 顯示全部樓層
謝謝分享!
回復

使用道具 舉報

ID:98894 發表于 2018-1-21 19:27 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:98894 發表于 2018-1-21 19:27 | 顯示全部樓層
不錯，挺好的資料
回復

使用道具 舉報

ID:289512 發表于 2018-3-9 16:18 | 顯示全部樓層
高手，謝謝樓主的分享。。。。。
回復

使用道具 舉報

ID:296060 發表于 2018-4-9 17:01 | 顯示全部樓層
感謝分享，學習下！！
回復

使用道具 舉報

ID:44037 發表于 2018-4-10 07:03 | 顯示全部樓層
謝謝樓主的分享。。。學習  學習
回復

使用道具 舉報

ID:307026 發表于 2018-4-12 23:45 | 顯示全部樓層
感謝分享
回復

使用道具 舉報

10#
無效樓層，該帖已經被刪除
ID:314905 發表于 2018-4-24 13:36 | 顯示全部樓層
感謝分享，電壓表壞了可以修理了。
回復

使用道具 舉報

ID:202897 發表于 2018-6-7 13:22 | 顯示全部樓層
樓主請教：輸入VGain = 35，是如何計算的？tmpin * 3.3 * VGain / 1023
回復

使用道具 舉報

ID:202897 發表于 2018-6-7 14:11 | 顯示全部樓層
看明白了，輸入電壓又被分壓270/8.2=33,10K調節到軟件設定35
回復

使用道具 舉報

ID:378605 發表于 2018-10-11 20:08 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:239055 發表于 2018-11-17 16:00 來自觸屏版 | 顯示全部樓層
我手上也有一個和你相似的電壓電流模塊，程序有沒有編譯好的？燒寫用什么軟件？
回復

使用道具 舉報

ID:171207 發表于 2018-11-29 11:55 | 顯示全部樓層

好東西要學習
回復

使用道具 舉報

ID:437372 發表于 2018-12-1 21:23 | 顯示全部樓層
多謝分享，好資料，51黑有你更精彩!!!
回復

使用道具 舉報

ID:246635 發表于 2018-12-5 20:26 | 顯示全部樓層
謝謝分享，我能直接照做一個吧
回復

使用道具 舉報

ID:149992 發表于 2018-12-25 16:05 | 顯示全部樓層
多謝分享，好資料，51黑有你更精彩!!!
回復

使用道具 舉報

ID:149992 發表于 2018-12-30 14:20 | 顯示全部樓層
去某寶買了這個一樣的表，到手居然MCU居然換成了新唐芯片，自己動手換芯片，換芯片后顯示正常，但是測量USB5v電壓個位數跳的厲害。
回復

使用道具 舉報

ID:466148 發表于 2019-1-19 17:44 來自觸屏版 | 顯示全部樓層
請問如果想還輸出一路pwm，要用那個腳可以用？本人剛接觸stm8，菜鳥中的雛鳥，望不要見笑。
回復

使用道具 舉報

ID:104974 發表于 2019-1-31 15:59 | 顯示全部樓層
剛好可以用到，多謝分享!
回復

使用道具 舉報

ID:33899 發表于 2019-2-27 09:17 | 顯示全部樓層
樓主厲害，需要里面的濾波函數，學習學習樓主
回復

使用道具 舉報

ID:33899 發表于 2019-2-27 09:21 | 顯示全部樓層
就是有點貴啊
回復

使用道具 舉報

ID:33899 發表于 2019-2-27 19:50 | 顯示全部樓層

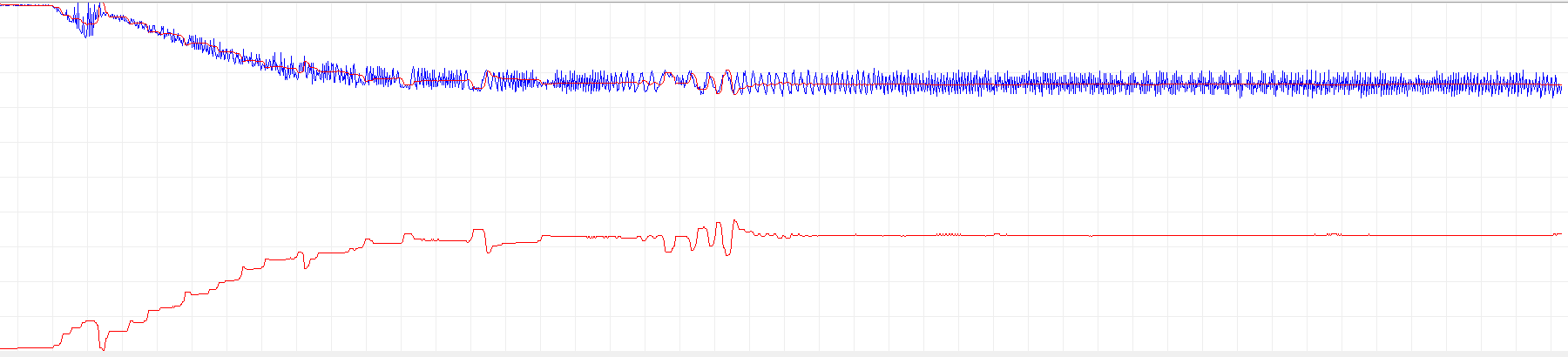

很好用，濾波函數已經移植到我的軟件里面，效果很明顯，如下圖
回復

使用道具 舉報

ID:488256 發表于 2019-3-11 01:09 | 顯示全部樓層
感謝分享~正需要學習下！
回復

使用道具 舉報

ID:488949 發表于 2019-3-13 03:43 來自觸屏版 | 顯示全部樓層
我這個單片機芯片型號被可惡的商家搽掉了！跟你說的差不多。電壓還行，電流不回零。重新刷代碼行嗎？
回復

使用道具 舉報

ID:489675 發表于 2019-3-13 09:17 來自觸屏版 | 顯示全部樓層
謝謝樓主，下載了
回復

使用道具 舉報

ID:490467 發表于 2019-3-14 10:01 | 顯示全部樓層
很好的教程說明，感謝，可以多多學習了
回復

使用道具 舉報

30#
無效樓層，該帖已經被刪除
ID:466148 發表于 2019-3-15 17:21 來自觸屏版 | 顯示全部樓層
我買的芯片型號也擦掉了，按stm8s003、103都讀不了，關鍵是聯系不上設備，還有辦法嗎？
回復

使用道具 舉報

ID:499770 發表于 2019-3-29 21:29 | 顯示全部樓層
謝謝樓主的分享
回復

使用道具 舉報

ID:236621 發表于 2019-4-3 23:36 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:149630 發表于 2019-4-19 20:45 | 顯示全部樓層
感謝，學習了
回復

使用道具 舉報

ID:275144 發表于 2019-4-24 10:23 | 顯示全部樓層

請問大師們，按上圖原理圖電壓表頭怎么沒電壓顯示呢
回復

使用道具 舉報

ID:536468 發表于 2019-5-13 13:13 | 顯示全部樓層
lixianshen 發表于 2019-3-15 17:21
我買的芯片型號也擦掉了，按stm8s003、103都讀不了，關鍵是聯系不上設備，還有辦法嗎？

因為供電的問題嗎
回復

使用道具 舉報

ID:536468 發表于 2019-5-13 14:52 | 顯示全部樓層
lixianshen 發表于 2019-1-19 17:44
請問如果想還輸出一路pwm，要用那個腳可以用？本人剛接觸stm8，菜鳥中的雛鳥，望不要見笑。

請問可以嗎重新輸出？
回復

使用道具 舉報

ID:536468 發表于 2019-5-13 14:53 | 顯示全部樓層
lixianshen 發表于 2019-3-15 17:21
我買的芯片型號也擦掉了，按stm8s003、103都讀不了，關鍵是聯系不上設備，還有辦法嗎？

這個板子接到電腦上的接線圖可以分享一下嗎謝謝
回復

使用道具 舉報

ID:536468 發表于 2019-5-13 14:54 | 顯示全部樓層
請問這個板子怎么接到電腦上進行燒錄啊
回復

使用道具 舉報

ID:541986 發表于 2019-5-19 16:15 | 顯示全部樓層
好資料，謝謝分享！
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
