單片機+ch452實現密碼報警系統課程設計 含源碼,PCB文件,原理圖等資料

[復制鏈接]
ID:263514 發表于 2017-12-19 10:16 | 顯示全部樓層 |閱讀模式
此設計基于IAP15F2K61S2單片機，硬件設計利用沈陽工業大學MDM22小系統板，附件中含有keil4工程與硬件系統原理圖

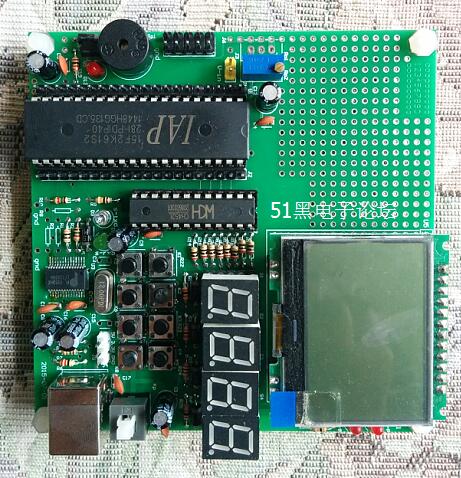

實物圖：
0.jpg 0.jpg

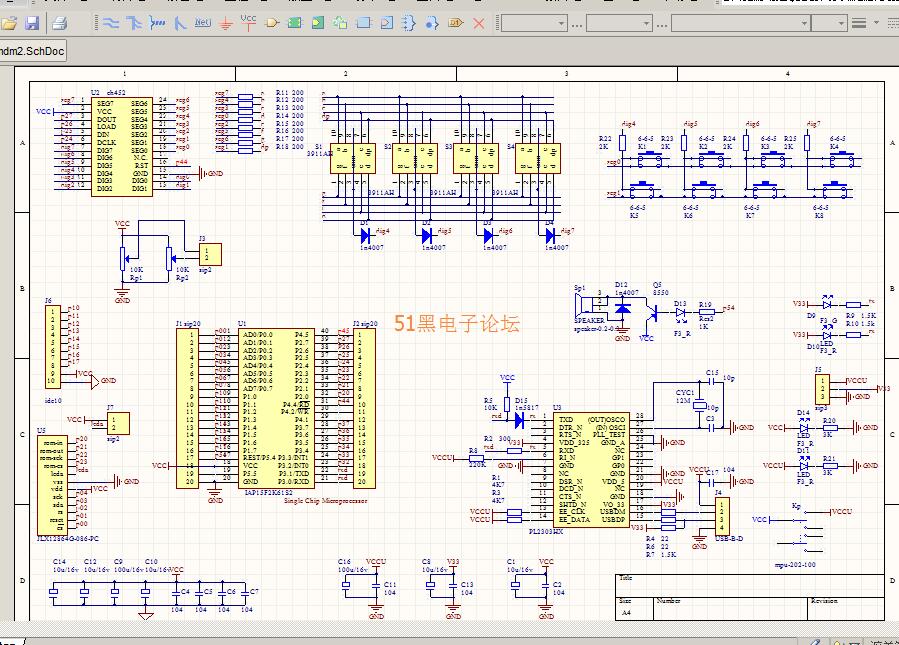

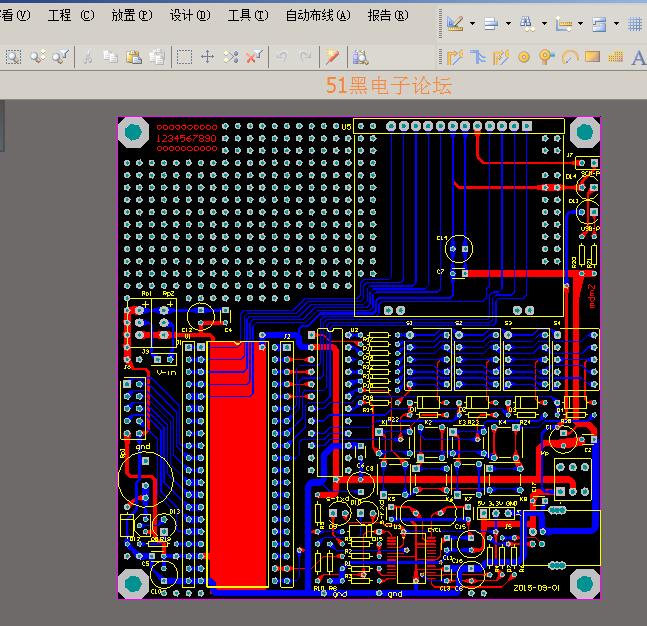

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
0.jpg 0.jpg


單片機源程序如下:
  1. #include "ch452.h"

  3. uchar DIGCode[]={0x00,0x18,0xd5,0xd9,0x78,0xe9,0xed,0x98,0xfd,0xf9,0xe4,0xbd};//數碼管字形碼


  6. void ch452_init(void) //定義芯片初始化
  7. {
  8. ch452_din = 0;
  9. ch452_din = 1;
  10. ch452_load = 1;
  11. ch452_clk = 1;
  12. ch452_write(0x403);//系統參數設定開啟鍵盤掃描，顯示
  13. ch452_write(0x500);//不啟用BCD模式
  14. }
  15. /**********輸入數據******/
  16. void ch452_write(unsigned int command)
  17. {
  18. unsigned char i;
  19. ch452_load=0;
  20. for(i=0;i<12;i++) /*輸入12位數據，低位在前,&表按位與*/
  21. {
  22. ch452_din=command&1;
  23. ch452_clk=0;
  24. ch452_clk=1;
  25. command>>=1; /*上升沿有效*/
  26. }
  27. ch452_load=1; /*上升沿加載數據*/
  28. }
  29. /*******讀數據************************************/
  30. uint ch452_read()
  31. {
  32. uchar i,j,keyw=0,cmd=0x07;
  33. ch452_load=0;
  34. /*******發送讀取按鍵命令**************************************/
  35.   for(j=0;j<4;j++)
  36.   {
  37.
  38.     ch452_din=cmd&0x01;
  39.     ch452_clk=0;
  40.     cmd>>=1;
  41.     ch452_clk=1;
  42.   }
  43.   ch452_load=1;
  44.   for(j=0;j<100;j++);
  45. /********讀取鍵值**********************************************/
  46.   for(i=0;i<7;i++)
  47.   {
  48.     keyw<<=1;
  49.     if(ch452_dout)
  50.         {
  51.     keyw++;
  52.         }
  53.     ch452_clk=0;
  54.     ch452_clk=1;
  55.   }
  56.   return keyw;
  57. }
  58. /*******讀取鍵盤數字***********************************/
  59. uint keyword()
  60. {
  61. uint keya,keynum=0;
  62. keya=ch452_read();
  63. switch(keya)
  64. {
  65.            case 0x44:keynum=1;break;
  66.         case 0x45:keynum=2;break;
  67.         case 0x46:keynum=3;break;
  68.         case 0x47:keynum=4;break;
  69.         case 0x4c:keynum=5;break;
  70.         case 0x4d:keynum=6;break;
  71.         case 0x4e:keynum=7;break;
  72.         case 0x4f:keynum=8;break;
  73.         default:keynum=-1;
  74. }
  75. return keynum;
  76. }
  77. /***********數碼管顯示*****************************/
  78. void ch452_display(uchar n,uchar m)
  79. {
  80.   ch452_write(0xc00+n*256+DIGCode[m]);
  81. }
復制代碼
  1. #include "ch452.h"
  2. #include"LCD12864.H"
  3. uchar pass_sd[4]={6,6,6,6};//設定的密碼
  4. uchar pass_mm[4]={0};//輸入的密碼
  5. uchar c=0;//定義C：用c的數值表示狀態
  6. uchar k; //
  7. uchar cw=0;//表示密碼輸錯的次數
  8. uchar mw=0;//表示密碼的位數
  9. uchar count;//在第幾個數碼管上顯示
  10. uint ds=0; //進入定時器的次數
  11. uchar bz=0;        //報警器標志位
  12. /*延時函數*/
  13. void delay_xs(uint x)
  14. {          uint i,j;
  15.         for(i=x;i>0;i--)
  16.         for(j=110;j>0;j--);
  17. }
  18. /*定時器*/
  19. void dingshi() //定時器
  20. {
  21.   TMOD=0X01;         //工作方式一
  22.   TH0=(65536-50000)/256;          //定時50ms
  23.   TL0=(65536-50000)%256;
  24.   ET0=1;                                  //允許T1中斷
  25.   TR0=1;                                  //啟動中斷函數
  26. }

  28. /*中斷函數*/
  29. void time1()interrupt 1 //定時器0中斷函數
  30. {
  31.         ds++;
  32.         TH0=(65536-50000)/256;
  33.         TL0=(65536-50000)%256;
  34.         if(ds>450)
  35.         {
  36.           c=5;
  37.           cw=0;
  38.           EA=0;
  39.           }
  40. }
  41. /*報警器*/
  42. void baojing()
  43. {
  44.         if(bz==1)
  45.   { while(ds<200)
  46.   { EA=1;
  47.   {
  48.         P54=0;        delay_xs(500);
  49.         P54=1;  delay_xs(500);
  50.         }
  51.         }
  52.   }
  53. }
  54. /*輸入密碼*/
  55. void key_in( count)
  56. {  if(ch452_dout==0)
  57.     {k=keyword();
  58.         if(k!=-1)
  59.          {pass_mm[count]=k;        //將鍵值放入輸入密碼數組中
  60.          ch452_display(count,k); //數碼管顯示鍵值
  61.          c++;
  62.          if(c==4)
  63.          ch452_display(3,k);
  64.          delay_xs(500);
  65.          mw++;                                  //錯誤次數加1
  66. }}}
  67. /*判斷密碼*/
  68. void key_panduan()
  69. {
  70.      if(pass_sd[0]==pass_mm[0]&&pass_sd[1]==pass_mm[1]&&pass_sd[2]==pass_mm[2]&&pass_sd[3]==pass_mm[3])
  71.          { clear_screen();
  72.           display_GB2312_string(5,5,"請進"); //屏幕顯示請進
  73.            delay_xs(9000);                                         //延時
  74.            c=5;
  75.            cw=0;}
  76.           else
  77.           {ch452_display(0,0);//數碼管0不顯示
  78.            ch452_display(1,0);//數碼管1不顯示
  79.            ch452_display(2,0);//數碼管2不顯示
  80.            ch452_display(3,0);//數碼管3不顯示
  81.            clear_screen();
  82.            delay_xs(500);
  83.            cw++;
  84.            if(cw==3)
  85.            {bz=1;         //報警器標志置1
  86.            c=6;}
  87.            else
  88.            c=5;
  89.           }
  90.           }
  91. /*主函數*/
  92. void main()
  93. {
  94. loop:c=0;
  95.     ds=0;
  96.         bz=0;
  97.         ch452_init(); //ch452初始化
  98.         dingshi();          //定時器初始化
  99.         initial_lcd();//12864屏幕初始化
  100.         clear_screen();        //清屏幕
  101.     display_GB2312_string(5,5,"請輸入密碼");//顯示請輸入密碼
  102.         ch452_display(0,0);//數碼管0不顯示
  103.         ch452_display(1,0);//數碼管1不顯示
  104.         ch452_display(2,0);//數碼管2不顯示
  105.         ch452_display(3,0);//數碼管3不顯示
  106. ……………………

  108. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

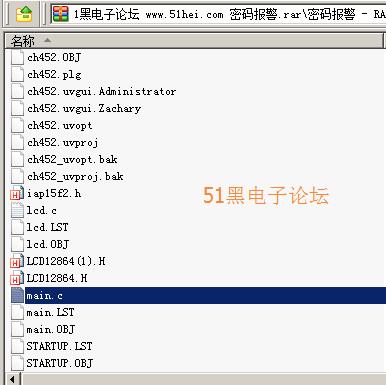

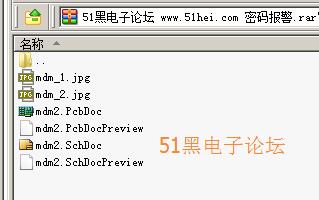

所有資料51hei提供下載:
密碼報警.rar (6.52 MB, 下載次數: 85)
