單片機 I/O 口推挽與開漏輸出 的機制、區別、應用場景。
推挽輸出:可以輸出高,低電平,連接數字器件;推挽結構一般是指兩個三極管分別受兩互補信號的控制,總是在一個三極管導通的時候另一個截止.
開漏輸出:輸出端相當于三極管的集電極. 要得到高電平狀態需要上拉電阻才行. 適合于做電流型的驅動,其吸收電流的能力相對強(一般20ma以內).

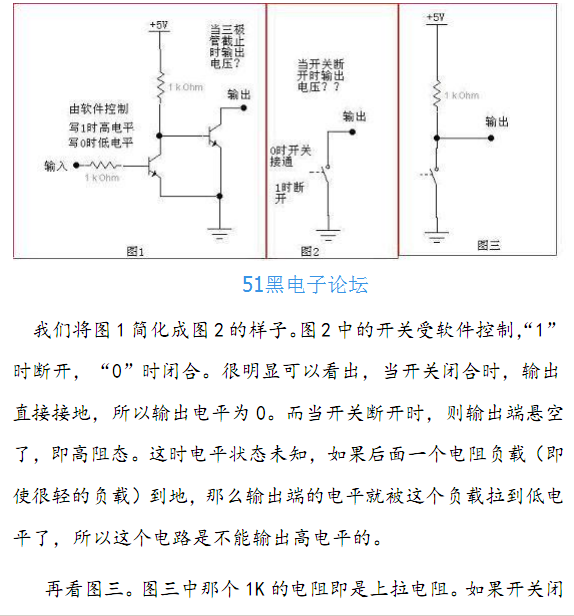

我們先來說說集電極開路輸出的結構。集電極開路輸出的結構如圖 1所示，右邊的那個三極管集電極什么都不接，所以叫做集電極開路（左邊的三極管為反相之用，使輸入為“0”時，輸出也為“0”）。對于圖 1，當左端的輸入為“0”時，前面的三極管截止（即集電極 C跟發射極 E之間相當于斷開），所以 5V電源通過 1K電阻加到右邊的三極管上，右邊的三極管導通（即相當于一個開關閉合）；當左端的輸入為“1”時，前面的三極管導通，而后面的三極管截止（相當于開關斷開）。
合，則有電流從 1K 電阻及開關上流過，但由于開關閉其它三個口帶內部上拉），當我們要使用輸入功能時，只要將輸出口設置為 1即可，這樣就相當于那個開關斷開，而對于 P0口來說，就是高阻態了。
對于漏極開路（OD）輸出，跟集電極開路輸出是十分類似的。將上面的三極管換成場效應管即可。這樣集電極就變成了漏極，OC就變成了OD，原理分析是一樣的。
完整的pdf格式文檔51黑下載地址（共7頁）：
單片機IO口推挽與開漏輸出詳解.pdf
