最近開始使用stm8s103k3單片機了。據說很好，確實不錯。前幾天已經試過了GPIO，Timer2，ADC的功能，都比較容易，唯獨串口UART使用，破費周折，寫出來，供大家借鑒。

     我使用的是stm8s103k3,32腳單片機，這個使用手冊上說了UART1,UART2,UART3。但是引腳的功能圖上只有UART1,并且你打開 stm8s103k.h的頭文件，里面也只有UART1寄存器的定義說明。所以我認為只有UART1。既然有這個功能，那就用吧，我以為直接可以連接到電腦的串口（COM1),就可以使用了，其實不可以。單片機即使寫著提供UART通訊功能，也要連接MAX232轉接芯片，我就在這里耽誤了許多時間。

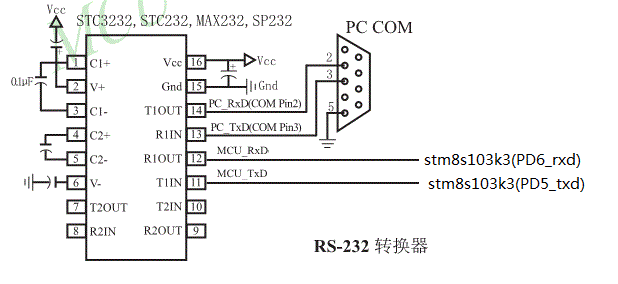

    1、使用stm8s103上的串口和計算機com口通許的硬件連接：

     2、軟件設置

      （1）發送數據配置

1）編程UART_CR1的M位來定義字長。
2）在UART_CR3中編程停止位的位數。
3）按下列順序編寫波特率寄存器選擇要求的波特率。
       a）UART_BRR2
       b）UART_BRR1
4）設置UART_CR2中的TEN位來使能發送
5）把要發送的數據寫進UART_DR寄存器

 main.c程序如下：

#include "stm8s103k.h"

void UART1_Init(void)
{
    UART1_CR2=0x00;//使發送禁用TEN=0；
    UART1_CR1=0x00;//設置M字長，8位數據位
    UART1_CR3=0x00;//1位停止位

    UART1_BRR2=0x00;//00-0d:9600（fcpu=fmaster=2MHz)
    UART1_BRR1=0x0d;//00-1a:4800; 01-34:2400

    UART1_CR2=0x08;
}
main()
{
   //fmaster=fcpu=2MHz
   CLK_ECKR=0x00;
   CLK_ICKR=0x01;
   CLK_CMSR=0xe1;

   CLK_SWR=0xe1;
   CLK_CKDIVR=0x18;

   UART1_Init();

   while (1)
  {
      unsigned char i;

      while(!(UART1_SR & 0x80));//發送寄存器數據是否轉移完

     UART1_CR2=0x00;//a處
     UART1_DR=0xB6;//要發送的數據
     UART1_CR2=0x08;//b處

     while((UART1_SR & 0x40) ==0);//發送是否完成

  }
}

上面的代碼是我反復實驗過的，如果不加a和b處代碼，則接收的數據不穩定，比如發送5，接收到的數據的串口多次開閉，則接收的數據可能是0xB6,或0x67,或0x3B.

(2)接收數據

1）編程UART_CR1的M位來定義字長。
2）在UART_CR3中編程停止位的位數。
3）按下列順序編寫波特率寄存器選擇要求的波特率。
      a）UART_BRR2
      b）UART_BRR1
4）設置UART_CR2中的REN位來使能接收
5）讀UART_DR寄存器
      a）查詢:查詢SR中標志位RXNE (讀數據寄存器非空)
      b）中斷:需使能CR2中的RIEN（接收中斷使能）



標志位查詢方式：
初始化：
void UART1_Init(void)
{
 UART1_CR1 = 0x00; //8bit
 UART1_CR3 = 0x00;//1 stop bit
 UART1_BRR2 = 0x01;
 UART1_BRR1 = 0x1A;//4800 baud rate
 UART1_CR2 = 0x04;//enable REN
}

Main()函數：

while (!(UART1_SR & 0x20));//Loop until the UART1 Receive Data Register is not empty
RxBuffer  = UART1_DR; //Store the received byte in RxBuffer



中斷方式：
初始化：
void UART1_Init(void)
{
 UART1_CR1 = 0x00; //8bit
 UART1_CR3 = 0x00;//1 stop bit
 UART1_BRR2 = 0x01;
 UART1_BRR1 = 0x1A;//4800 baud rate
 UART1_CR2 = 0x24;//enable REN and RIEN
}
UART1接收中斷函數：
@far @interrupt void UART1_RX_IRQHandler (void)
{
   RxBuffer = UART1_DR; //Store the received byte in RxBuffer
   return;
}
UART1接收中斷向量（設置中斷向量，即將中斷服務程序的入口填寫到中斷向量表中）
struct interrupt_vector const _vectab[] =
{
   ……
  {0x82, UART1_RX_IRQHandler},
   ……
}

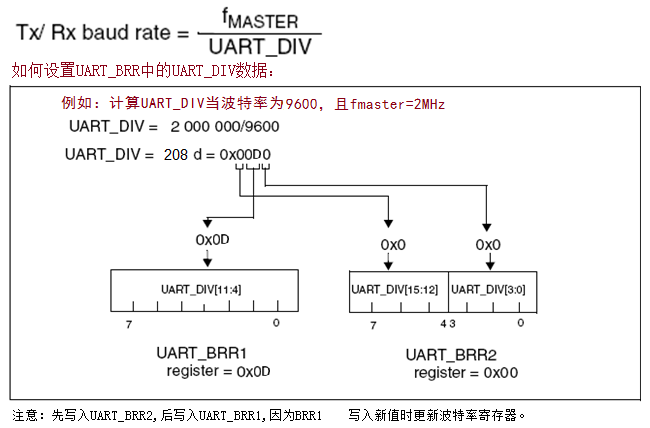

（3）特別注意波特率的計算設置方式

波特率通過配置16位除法器UART_DIV來設置



 轉自：http://blog.sina.com.cn/s/blog_4e32d6820101ekry.html
