終于搞定了！我想我只能這么說，這兩天熬夜的成果啊。
自從去年校電子競賽之后一直想要做些計算機控制的東西，和鄭子含老師聊了聊，她推薦我去學習VB，但是我對C++情有獨鐘，因?yàn)閷W(xué)過C上手可能快。一直沒有時間搞。這次比賽搞小車，想把上學期的想法實現一下。但是電腦控制小車必須要一個良好的人機交換界面。于是開學想要系統的學習下C++語言，看了半本鄭阿奇的書結果發現內容竟然和C一模一樣，關鍵的后半本介紹了類的概念，我粗略的看了。找了孫鑫老師的視頻和書，了解了下MFC的編程方式，但是這個都和串口沒什么關系，我知道MFC封裝了WIN API，但是誰可以告訴我用哪個函數打開PC上的串口？
終于找了一本書叫做《Visual C++實踐與提高——串口通信與工程應用篇》（中國鐵道出版社，張?bào)蘩?劉書智主編）。首先按著上面的程序做了個串口調試助手，理解了下，但是好用嗎？不見得，單片機端的程序的設計和書上的不同（書上匯編，寫了3頁還不如我用C十幾行就夠了）加上頻繁的啟動PC定時器，導致老是檢測延時，我測過只要按上7下，就會直接卡死。
做了一個星期左右時間的準備工作，做壞了幾個程序，藍屏很多次之后，前天晚上斷網后開工，搞到凌晨四點鐘，終于把雛形做出來了，昨天下午主要的目的是要把編輯框里的數據（人工設置小車速度）讀到程序中再發到單片機上，但是書上并沒有把編輯框的數據讀到程序中的函數，找了很久找到
UpdateData(true);
GetDlgItemText(IDC_EDIT4,a);
用了一下不錯，可以用。最難的就是發送了，因?yàn)槲沂褂昧撕芏喟粹o每次執行按鈕都要有返回值確認單片機是否是正常收到，為了簡便起見我PC發到單片機上的都是1個字節，而單片機發到PC上的都是2個字節。而發送小車的速度值是不能超過1個字節，為了不和之前確認數發生檢測錯誤，所以我將編輯框的數據先加上11再在單片機里減去11。這個涉及到數據類型轉換的問題，int char VARIANT CString CByteArray，我終于明白了，為什么數據類型也是一門課。。。
當時比較混亂問了很多學計算機的同學，但是沒有得到答案，最后問了下瀟，她給了我C++老師的qq，叫“曾哥”。我*，曾哥如此閃亮名字刺瞎了我的狗眼！于是速度加為好友，不過最后都沒有拜托他們，瀟今早給程序前我已經想好怎么解決了，這個方法避開了CString 和CByteArray的轉換。
不廢話了，現在就貼制作過程（使用工具Visual C++ 6.0，9針RS232串口線一條，P0口帶上拉的LED的51最小系統版。）

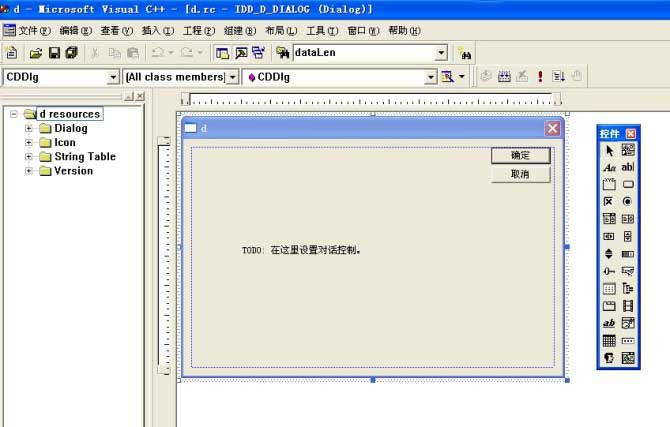

打開軟件，新建——>MFC AppWizard[exe]再填寫工程名和路徑——>基于對話框（不需要太好看，對話框足矣）——>確定。
最右邊是可以添加的控件，但是我們可以看到?jīng)]有MSCOMM控件，因?yàn)閷?duì)于搞高級軟件的程序員來說一般用不到的，所以串口不是默認控件，需要添加。
工程——>增加到工程——>Components and Controls會彈出一個叫做Components and Controls Gallery的對話框，打開Registered ActiveX Controls文件夾會看到很多可以添加的控件，找到Microsoft Communications Comtrol,version 6.0選項，單擊Insert——>確定。跳出Confirm Classes對話框，這個不需要修改，直接點OK就好了，然后就可以看到控件已經加到空間框里了。

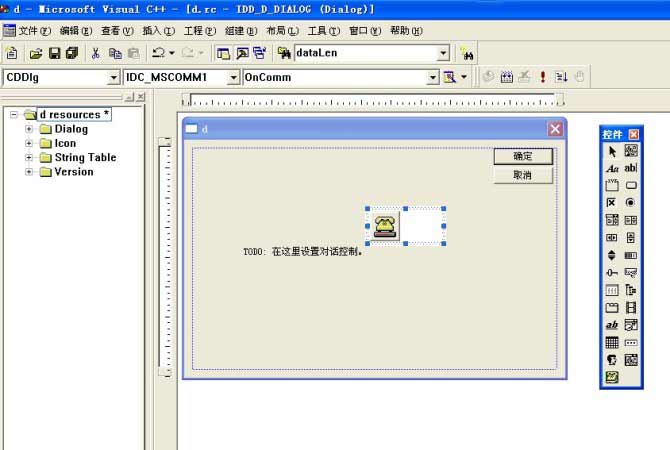

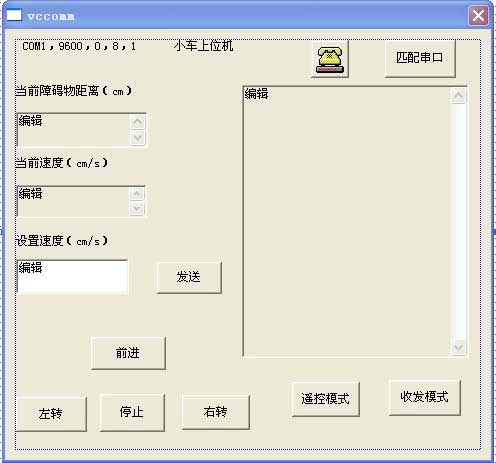

這個電話狀的就是MSComm控件，你可以右擊這個圖標點屬性修改ID，當然也可以用默認的。再把編輯框和按鈕等等拖到界面上，生成的就是最后界面的樣子，所以可以隨意搞（下圖是我做的界面）

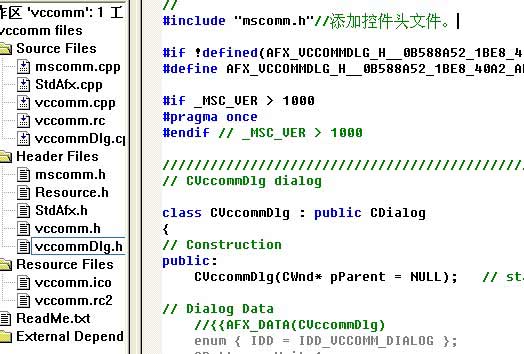

再在對話框的頭文件集中的×××Dlg.h（×××是你的文件名）的最開頭添加mscomm頭文件#include "mscomm.h"（如下圖）

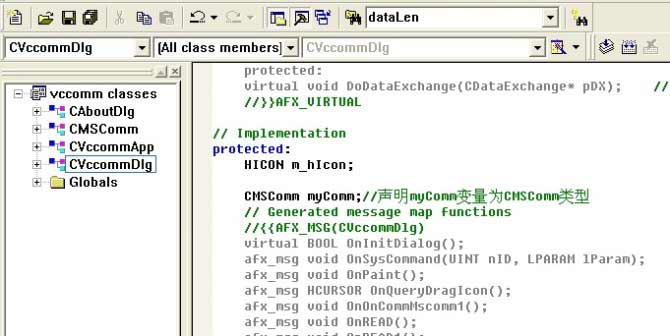

然后找到對話框 類的定義代碼中加入CMSComm類變量聲明
class CxxxDlg.h : public CDialog
{
...
protected:
CMSComm myComm;//(你也可以用其他的)
}
如下圖
接著在xxxDlg.cpp中所有函數外面添加全局變量（注意是全局），當然也可以不添加。
因?yàn)槲易龅谋容^簡單，所以對于串口的選擇并沒有設置，直接是com1,，9600bps，0（無校驗），8（位），1（停止位）當然這個都在程序中寫入。并在點開exe文件之后就設置好了。這個只需在初始化函數CxxxDlg :: OnInitDialog()中寫入以下程序即可。
DWORD style=WS_VISIBLE|WS_CHILD;
if(!myComm.Create(NULL,style,CRect(0,0,0,0),this,IDC_MSCOMM1))
{
AfxMessageBox("創建MSComm控件失敗!");
return -1;
}
else//創建成功則執行初始化及打開串口操作
{
myComm.SetCommPort(1);//指定串口號
myComm.SetSettings("9600,N,8,1");//通信參數設置
myComm.SetInBufferSize(1024);//指定接收緩沖區大小
myComm.SetInBufferCount(0);//清空接收緩沖區
myComm.SetInputMode(1);//設置數據獲取方式
myComm.SetInputLen(0);//設置每次讀取長度，0為全部讀取
myComm.SetRThreshold(2);//設置接收OnComm事件字符門限值在收到2字節時候觸發事件
myComm.SetPortOpen(1);//打開串口
}
這樣就創建串口了，接下里就處理按鍵、顯示和處理收發數據的事情了。
其做法和做普通的MFC一樣就不贅述了，我介紹一下一些用到的MSComm控件的一些函數屬性。
輸入（串口接收）函數VARIANT GetInput();
例子：VARIANT int1;
int1 = myComm.GetInput();
即可接收來自串口的數據，但是注意變量，想要顯示就要轉化。
輸出（串口發送）函數void SetOutput(const VARIANT&newValue);
例子：CSting aa;
aa="at";
myComm.SetOutput(COleVariant(aa));
即可將數據寫入輸出緩沖區，COleVariant(aa)是將CString 轉換為VARIANT類型數據。
關于串口事件CommEvent的屬性就像單片機中的中斷一樣。只要串口有事件發生，就會去響應，當然必須設置響應的條件和方式。下圖是事件發生時返回到CommEvent的值
如果要添加處理方式就在xxxDlg.app中的void CxxxDlg :: OnOnCommMscomm1()
{
...
}
這個函數中添加。
最重要的是不要忘記使用完串口之后要關閉它。在界面按Ctrl+W彈出MFC ClassWizard類向?qū)?duì)話框
點擊Object IDs列表中的xxxDlg再點Messages列表框中的WM_CLOSE單擊Add Function單擊Edit Code
就會跳到void CxxxDlg :: OnClose()函數在里面添加
if(myComm.GetPortOpen())
myComm.SetPortOpen(0);
CDialog::OnClose();
即可。
這樣一個串口通信的基本流程就做完了。當然如果你不喜歡MFC這三個正方體組成的圖標你可以改，最簡單的方法是找一張圖轉成ico格式的，將工程文件夾里res文件夾下的默認ico換掉，只要名字改成一樣即可。
看一下效果圖。
按下【串口匹配】匹配串口

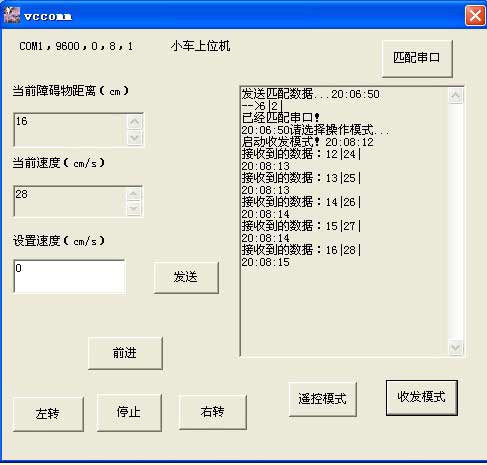

按下【收發模式】這是工作在小車自動跑的模式下，將當前的數據發動到上位機顯示出來。每隔半秒收發一次。

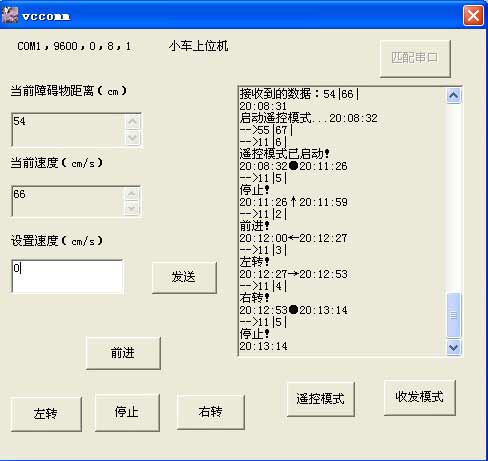

按下【遙控模式】可以看到右邊的編輯框內顯示：?jiǎn)?dòng)遙控模式，并且按左邊的按鈕出現相對應的前進、左轉、右轉、停止（此時自動收發已經停止）。

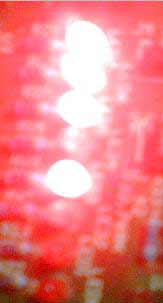

【前進】的時候可以看到中間這盞燈亮
【左轉】左邊有一盞亮了
【右轉】右邊有一盞亮了
【停止】全滅了，桌子有點亂，呵呵�？慈珗D更亂，線奇多。。。— —！

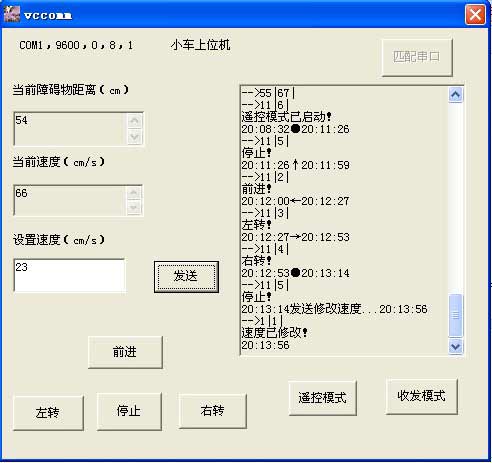

修改“設置速度”編輯框里的數據，按下【發送】，看到上面顯示“速度已修改！”，即將23發送到單片機上。
從圖中可以看到。本來有8個LED燈，現在是“亮亮亮滅亮滅滅滅”因?yàn)槭枪碴枠O的，所以亮的是'0'滅的是'1'轉化成二進制就是00010111可以用科學計算器算一下就是十進制23
后記：還得搞一下無線發送和接受。。。還有一個禮拜答辯。。明天FPGA實驗課，老師這么看好我，還得搞一下FPGA。。。悲劇。。。
