程序效果：顯示單個漢字，本程序采用仿真模式，其中用到:
AT89C52、74HC145、MATRIX-8*8-RED點陣管、RESPACK-8器件，其中MATRIX-8*8-RED有行列之分。
*/
#include<reg52.h> //頭文件
#define uchar unsigned char //宏定義
#define dataport1 P0  //定義數據端口
#define dataport2 P2
#define address   P1 //定義地址端口
uchar code table[]={ //要顯示的漢字表
0x80,0x00,0x40,0x00,0x20,0x00,0xF8,0xFF,0x47,0x00,0x22,0x80,0x50,0x40,0x4F,0x30,
0x4A,0x0C,0xF8,0x03,0x48,0x00,0x48,0x40,0x48,0x80,0xCC,0x7F,0x08,0x00,0x00,0x00,//傷10
};
void delay(uchar i)  //延時子函數
{
　　 while(i--);
}
void main()  //主函數
{
 　　uchar i; //定義變量
 　　while(1)
 　　{
  　　　　address=0x00;//賦初值
  　　　　for(i=0;i<32;i++) //循環16次
  　　　　{
    　　　　　　dataport1=table[i];
   　　　　　　dataport2=table[++i];
   　　　　　　delay(100); //延時時間，數值要適宜，注意為char型
   　　　　　　dataport1=0;  //消隱
   　　　　　　dataport2=0;
   　　　　　　address++;
  　　　　}
 　　}
}

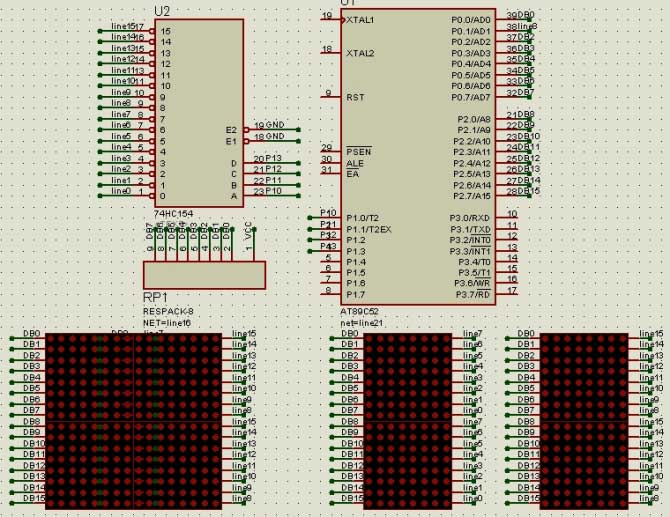

 電路連接圖如下
