一、工作原理
本電路由復位電路，搶答電路，自鎖電路，顯示電路，發聲電路等組成。復位電路主要由開關J5控制，當J5合上時，給4013BD的CD端提供高電平， 4013BD的/Q端輸出高電平，發光二極管都不亮。當J5打開時，給4013BD的CD端提供低電平，4013的/Q端輸出高電平，只要當有A，B，C，D任一開關按下時，此時輸入端D有高電平輸入，再配合CP端的上升沿，/Q端馬上輸出低電平，LED發光，同時通過4012BD，4011BD到BUZZER處，結合XFG2產生的1KHZ的矩形脈沖發出聲音。
以此同時，從/Q端引入到U3A的輸入端，U3A的輸出連接到4012的CP端，對四組4013進行自鎖，此時，其它開關按下時，四組4013觸發器都不會發生改變。
二、設計依據
本四路智力競賽搶答器電路主要采用了上升沿觸發器4013BD，4013的邏輯功能是：當CD接高電平，SD接低電平，Q端輸出低電平，/Q輸出高電平。當SD，CD都接低電平時，在CP端有上升沿到來時，Q端輸出與D端輸入一致，/Q端與D端輸入相反。4012，4013的具體詳細元件資料請打開http://www.raoushi.com/chip/ 查詢。利用觸發器4013BD可以組成復位功能，搶答功能，自鎖功能，配合發光二極管，揚聲器可以顯示和發聲。
三、電路圖

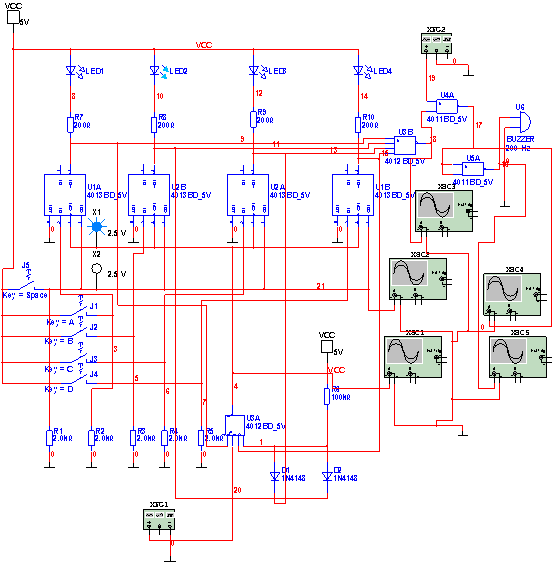

<四路智力競賽搶答器電路圖>
四、驗證功能

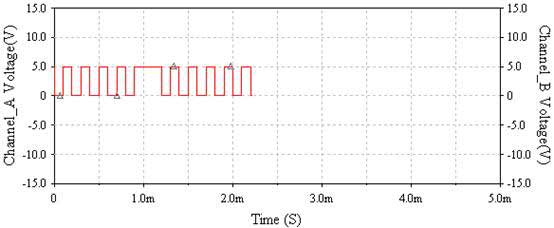

A點邏輯功能表

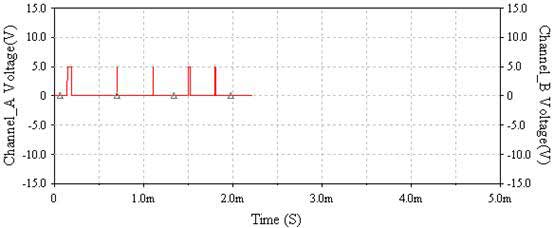

B點邏輯功能表

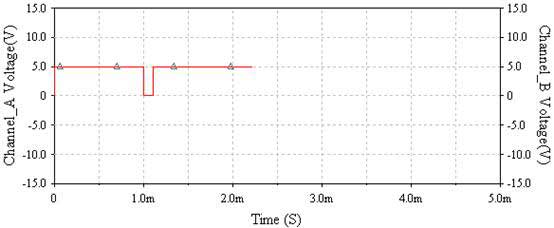

C點邏輯功能表

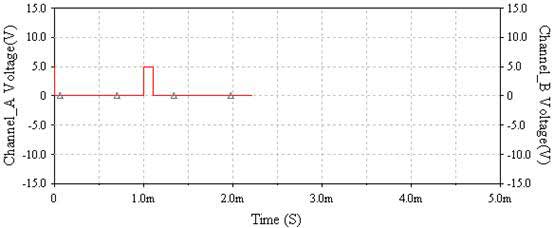

D點邏輯功能表
E點邏輯功能表
五、總結報告
1、輕觸開關提供信號輸入
2、CD4013在收到一路信號后能自動鎖存電路
3、信號發生器為CD4013提供5KHZ的時鐘信號。
4、LED正常工作時發光，
5、蜂鳴器發出能發出1KHZ的聲音。
