第一步：在IAR中編寫430程序：
為了便于實現和理解，我的例子比較簡單，程序將P3OUT中的數據傳給P2IN，然后再把P2IN中的數據給P1OUT，最后輸出到LED燈,程序如下：
#include <msp430x14x.h>
int main( void )
{
WDTCTL = WDTPW + WDTHOLD; //關閉看門狗
P3DIR = 0xff; //P3設置為輸出，P2設置為輸入，P1設置為輸出
P2DIR = 0x00;
P1DIR = 0xff;
P3OUT = 0x4a; //P3輸出燈的控制信息，并通過連線傳給P2IN
P1OUT = P2IN; //P2將信息給P1
while(1);
}
第二步：將程序生成為hex文件

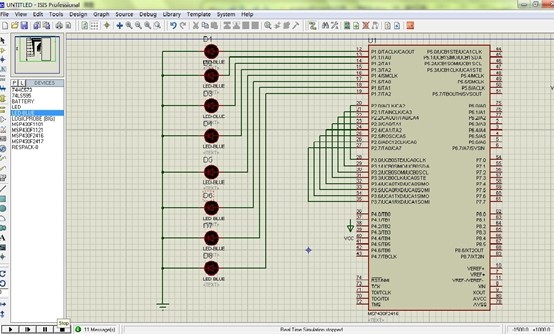

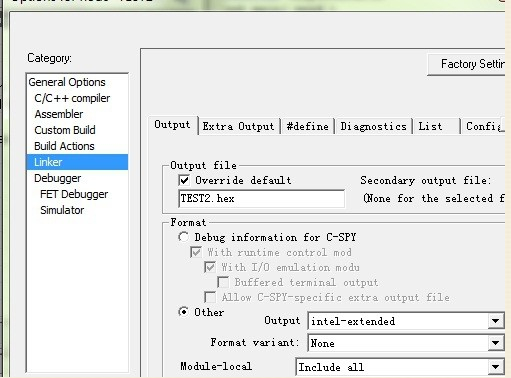

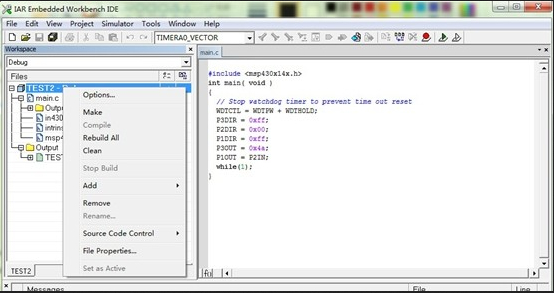

右鍵TEST2，如圖1，點擊 Option 選中左邊欄中的Linker，然后點擊右欄中的output,如圖2 勾中Output file下的 ”Override default” 選項并將輸出文件名后輟改為”.hex”.在Format選項框中選中Other, Output 后 選擇”inter-extended”。其他的值保持默認,點擊確定。 點擊”make”，生成proteus中需要的“.hex”文件，該文件生成在Debug文件夾下的Exe中，如圖3 第三步：proteus中搭建好電路
