剛開始想用單片機做個頻率連續可調的信號發生器，后來就聯想到了當時用FPGA做的DDS信號發生器了。然后上網搜資料，哈哈，這個還真有人做過，大概看了一下人家的講解，就開始干活啦！
DDS信號發生器的頻率計算公式如下：
其中fout為輸出頻率， M為累加器每次的步進值，N為累加器的位數，我這里采用的是unsigned int 16位的累加器。在FPGA系統中這個fc為系統時鐘，也就是有源晶振經過分頻后的頻率。但是在單片機中我們只能用單片機進中斷的頻率來作為fc。
fc的設置需要注意的是1、進中斷的周期要大于中斷程序執行的時間 2、進中斷的周期也要大于DAC兩次寫入數據的時間。
我采用的硬件stc12c5a08s2 24m晶振 dac0832

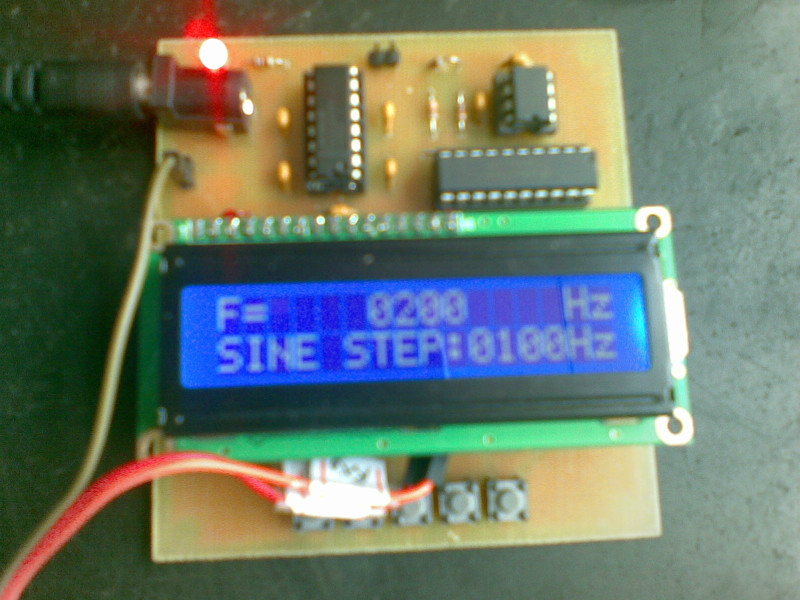

上最終效果圖
.jpeg)
幾個頻率的測試波形
10Hz頻率測試
.jpeg)

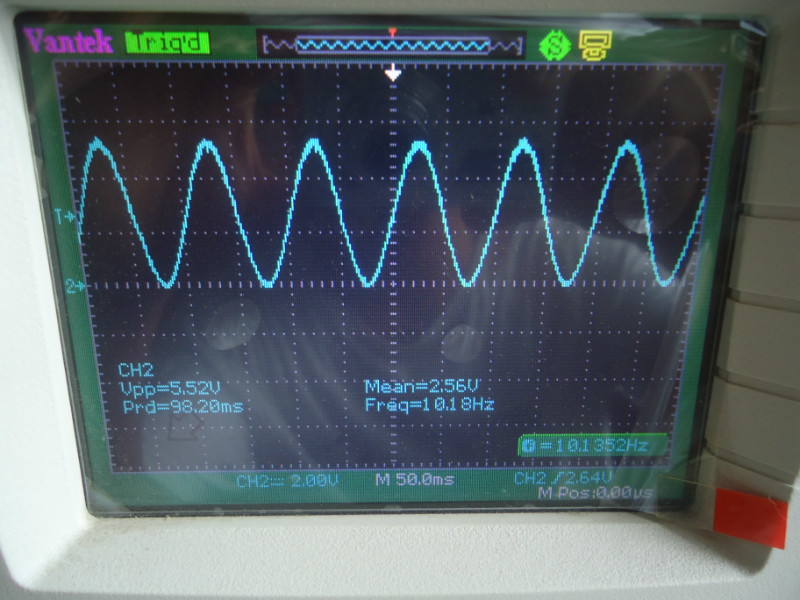

正弦波
.jpeg)

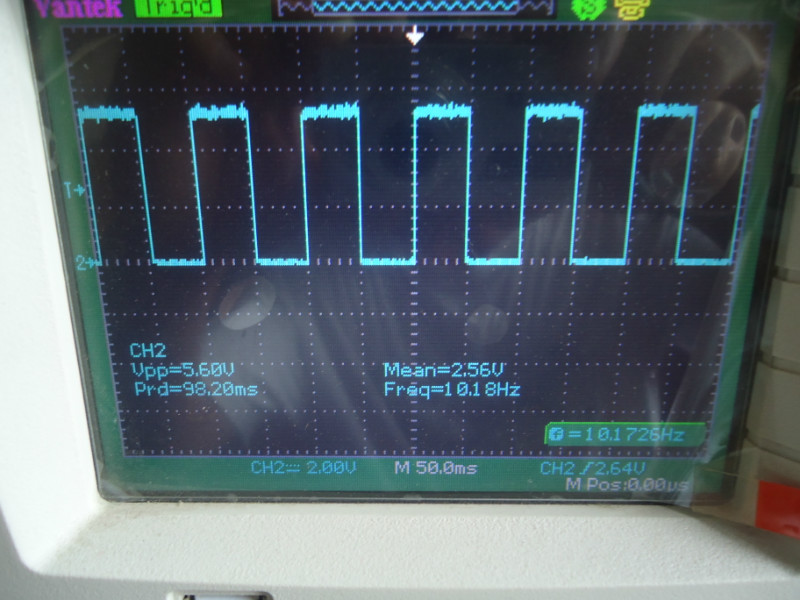

方波
.jpeg)

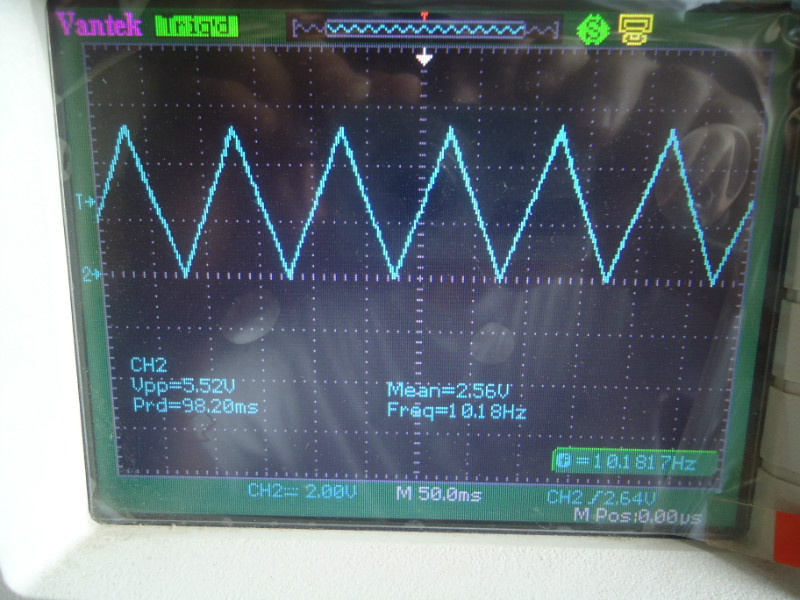

三角波
.jpeg)
鋸齒波
制作經歷：
昨天用單片機模擬個DDS信號發生器，畫了個板子。從開始做板子就各種不順。。。。。。打印時打印機沒墨啦，地線我用的鋪銅，悲催的是鋪地墨太淺，沒法只好拿著油性筆把地線重新描了下。好吧，做板去，腐蝕順利。然后拿到板子測量電源和地沒短路，開始焊接，一切順利。再次檢測電源和地是否短路，萬用表討厭的滴滴聲想起來啦。。。。。。啊蒼天啊，短路啦，我焊接水平?jīng)]那么差吧，一個小板子竟然焊短路 啦！好吧開始檢查電路，把電源線從頭看到尾看不出來短路啊，好吧再看兩遍，還是沒短路啊。沒法開始上刀子割電源線，割了兩刀短路范圍縮小啦，然后就逮著那一小段電源線左看右看上看下看沒短路啊，當時就有點崩潰。然后打開pcb，就沿著這條線對電路，暈死。。。。。。問題是我描地線時把復位按鍵當做獨立按鍵啦，本來接電源的線硬給畫到了地上，割開不短路啦。可是我焊接前測試?yán)舶。瑳]短路啊親，怎么突然蹦出來電路缺陷短路啊，見鬼。上電，電源燈不亮。。。。。。趕緊拔下電源，摸摸芯片不熱啊，準備好萬用表，直接接在單片機的地和vcc上，上電，電壓正常，懷疑電源燈電路可能斷啦，一摸led焊盤直接翹起來啦，這的歸功于那沒墨的打印機。然后補線，硬件搞定
下載測試程序，咦，下不進去！我一開始懷疑下載管腳沒接緊，我就輕微晃晃它，咦，怎么這么活絡，翻過啦瞅瞅，下載的兩條插針焊盤全完蛋啦，好吧使用替換法，在其他板子上下載程序試試，可以下進去，片子沒問題，然后把片子裝到原來那個板子上，檢測程序不運行。上示波器測試晶振管腳，沒波形，哈哈，問題鎖定，晶振沒工作。這個晶振是在其他板子上拆的，是不是拆時間長燒壞啦，換晶振，還不工作，好吧，我換30p電容，檢測晶振有波形，程序運行，一切搞定！！！
總結越悲催越是小問題不斷。。。。。。
注：中間來回拔單片機，一不留神，單片機兩根管腳硬生生鉆進手指里！
