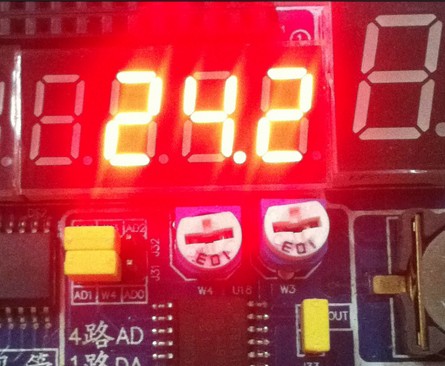

1、效果圖
2、代 碼
效果圖
.jpeg)
.jpeg)
代碼：
#include <reg52.h>
當前位置：單片機教程網 >> MCU設計實例 >> 瀏覽文章
18b20配合數碼管顯示溫度
接上篇:http://www.raoushi.com/mcu/2576.html
#include <intrins.h>
sbit DQ = P2^0; //定義總線的I/O管腳
sbit dm = P2^2; //段碼
sbit wm = P2^3; //位碼
unsigned char hc[8]={0x3f,0x3f,0x3f}; //顯示緩存
unsigned char DM[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};// 顯示段碼值0~F
unsigned char WM[]={0xdf,0xbf,0x7f};//分別對應相應的數碼管點亮,即位碼
void SendByte(unsigned char dat);
void Delay(unsigned char j);
void sm() //數碼管掃描函數1(95 + 45= 150 us)
{
unsigned char k=3;
while (k--)
{
P1 = 0; //消影
dm = 1;
dm = 0;
P1 = WM[k]; //寫入位碼
wm = 1;
wm = 0;
P1 = hc[k]; //寫入段碼
dm = 1;
dm = 0;
Delay(1);
}
}
void sm2(unsigned char k) ////數碼管掃描函數2(19+15+4 大概 42us)
{
P1 = 0; //消影
dm = 1;
dm = 0;
P1 = WM[k]; //寫入位碼
wm = 1;
wm = 0;
P1 = hc[k]; //寫入段碼
dm = 1;
dm = 0;
Delay(1);
}
void Delay6us() //空閑7個指令周期
{
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
}
void Delay(unsigned char j) //一個循環15us
{
unsigned char i;
while(j--)
{
i = 5;
while (--i);
}
}
bit d18b20_qs() //18b20 起始
{
bit dat;
DQ = 1; //DQ復位
_nop_();
DQ = 0; //拉低總線
sm(); //這里延時 150us
Delay(15); //這里延時大概 225us
sm();//這里延時 150us
DQ = 1; //拉高總線
Delay(2); //這里延時大概 30us
dat = DQ; //讀取返回值（0：有18b20存在 1：是沒有）
Delay(2);
return dat; //返回?cái)?shù)值
}
void d18b20_x(unsigned char dat) //寫 8 位 數 據
{
unsigned char i;
for(i=0;i<8;i++) //8位計數器
{
DQ = 0; //拉低總線
DQ = dat & 0x01; //取最低位賦值給總線
sm2(2); //延時45us
DQ = 1; //拉過總線準備寫下一個數據（或者總線復位）
dat >>= 1; //數據右移一位
}
}
unsigned char d18b20_d() //讀 8 位 數 據
{
unsigned char i,dat=0;
for(i=0;i<8;i++) //8位計數器
{
DQ = 0; //拉低總線
dat >>= 1; //數據右移一位
DQ = 1; //拉過總線（準備讀取數據）
if(DQ) //判斷是否是 1 如果是就把數據賦值給變量的高位
dat |= 0x80;
sm2(1);
}
return dat; //返回讀取到數據數據
}
unsigned int wd() //讀取溫度函數
{
unsigned char i = 0; //低8位數據
unsigned char j = 0; //高8位數據
unsigned int k = 0; //無符號16整形用來存儲讀回來的 16位溫度數據（j和i組合后的數據）
d18b20_qs(); //初始化
d18b20_x(0xCC); //跳過序列號的操作(因?yàn)?8b20在總線上可以?huà)旌芏鄠�(gè)，這個序列號和網卡MAC地址類似)
d18b20_x(0x44); //開啟溫度轉換
for(;k<15;k++) //開啟溫度轉換需要時間這里延時一下15*150us
sm();
d18b20_qs(); //初始化
d18b20_x(0xCC); //跳過序列號的操作(因?yàn)?8b20在總線上可以?huà)旌芏鄠�(gè)，這個序列號和網卡MAC地址類似)
d18b20_x(0xBE); //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度
i = d18b20_d(); //讀取低8位
sm();
j = d18b20_d(); //讀取高8位
k = j;
k <<= 8;
k = k + i;
return k; //返回讀取到的16位數據
}
void zh(unsigned int i) //數碼管顯示緩存寫入函數
{
unsigned char x,z;
x = i & 0x0f; //取出小數
i >>=4;
z = i & 0xff; //取出整數
switch(x) //小數位寫人顯示緩存
{
case 0: hc[2]=DM[0];break;
case 1: hc[2]=DM[1];break;
case 2: hc[2]=DM[1];break;
case 3: hc[2]=DM[2];break;
case 4: hc[2]=DM[3];break;
case 5: hc[2]=DM[3];break;
case 6: hc[2]=DM[4];break;
case 7: hc[2]=DM[4];break;
case 8: hc[2]=DM[5];break;
case 9: hc[2]=DM[6];break;
case 10: hc[2]=DM[6];break;
case 11: hc[2]=DM[7];break;
case 12: hc[2]=DM[8];break;
case 13: hc[2]=DM[8];break;
case 14: hc[2]=DM[9];break;
case 15: hc[2]=DM[9];break;
}
x = z/10; //取出十位
hc[0]=DM[x];//十位緩存寫入
x = z%10; //取出個位
hc[1] = DM[x] | 0x80;//個位緩存寫入
}
/******************************串口操作函數********************************
void CSH (void) //初始化串口
{
SCON = 0x50; // SCON: 模式 1, 8-bit UART, 使能接收
TMOD |= 0x20; // TMOD: timer 1, mode 2, 8-bit 重裝
TH1 = 0xFD; // TH1: 重裝值 9600 波特率 晶振 11.0592MHz
TR1 = 1; // TR1: timer 1 打開
EA = 1; //打開總中斷
//ES = 1; //打開串口中斷
}
void SendByte(unsigned char dat) //發送一個字符
{
SBUF = dat; //SBUF 串行數據緩沖器
while(!TI); //TI發送中斷標志位 (當數據發送完畢后由硬件置 1 否則等待硬件置 1)
TI = 0;
}
*********************************串口操作函數**************************************/
void main()
{
unsigned char k,i;
while(1)
{
zh(wd());
for(k=0;k<200;k++)
{
sm();
for(i=0;i<5;i++)
Delay6us();
}
}
}
