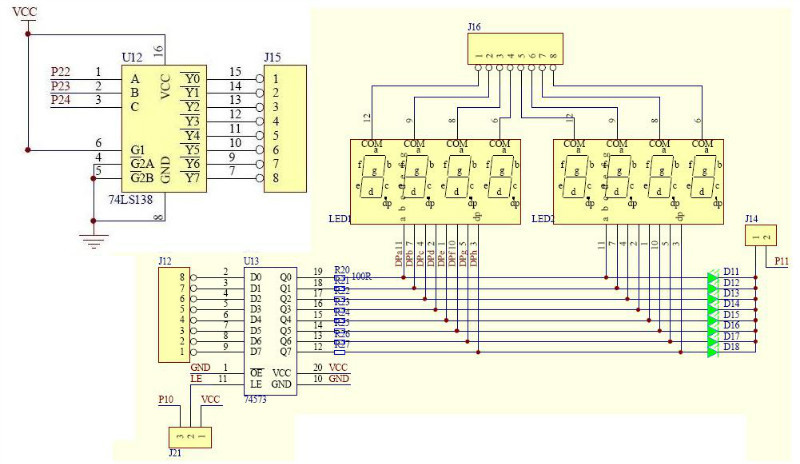

電路圖：
.jpeg)
JP10排線連接J12 J21跳線跳12處
測試程序
#include<reg52.h>
JP10排線連接J12 J21跳線跳12處
測試程序
#include<reg52.h>
typedef unsigned char BYTE;
typedef unsigned int WORD;
sbit LS138A = P2^2; //定義138譯碼器的輸入A腳由P2.2控制
sbit LS138B = P2^3; //定義138譯碼器的輸入腳B由P2.3控制
sbit LS138C = P2^4; //定義138譯碼器的輸入腳C由P2.4控制
//此表為 LED 的字模, 共陰數碼管 0-9 -
BYTE code Disp_Tab[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};
WORD LedOut[10];//數碼管數組
/***************************************************************************
*
*
* 延時程序 *
****************************************************************************/
void Delay(WORD n)
{
WORD x;
while (n--)
{
x = 250;
while (x--);
}
}
/***************************************************************************
*
*
* 顯示函數 *
****************************************************************************/
void display(WORD num)
{
WORD i,LedNumVal ;
LedNumVal=num;
LedOut[0]=Disp_Tab[LedNumVal%100000/10000]; //萬位
LedOut[1]=Disp_Tab[LedNumVal%10000/1000]; //千位
LedOut[2]=Disp_Tab[LedNumVal%1000/100]; //百位
LedOut[3]=Disp_Tab[LedNumVal%100/10]; //十位
LedOut[4]=Disp_Tab[LedNumVal%10]; //個位
LedOut[5]=Disp_Tab[LedNumVal%1000/100]|0x80; //百位帶小數點
LedOut[6]=Disp_Tab[LedNumVal%100/10]; //十位
LedOut[7]=Disp_Tab[LedNumVal%10]; //個位
for( i=0; i<8; i++) //實現8位動態掃描循環
{
P0 = LedOut[i]; //將字模送到P0口顯示
switch(i) //使用switch 語句控制位選 也可以是用查表的方式
{
case 0:LS138A=0; LS138B=0; LS138C=0; break;
case 1:LS138A=1; LS138B=0; LS138C=0; break;
case 2:LS138A=0; LS138B=1; LS138C=0; break;
case 3:LS138A=1; LS138B=1; LS138C=0; break;
case 4:LS138A=0; LS138B=0; LS138C=1; break;
case 5:LS138A=1; LS138B=0; LS138C=1; break;
case 6:LS138A=0; LS138B=1; LS138C=1; break;
case 7:LS138A=1; LS138B=1; LS138C=1; break;
}
Delay(1);
}
}
main()
{
while(1)
{
display(12345);
}
}
