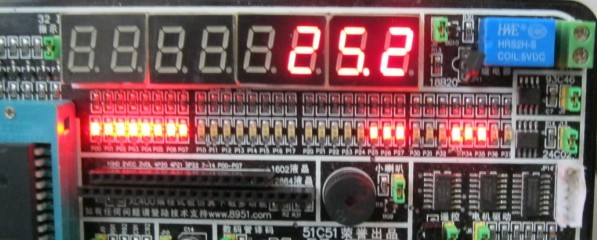

程序運行效果圖:


//晶振12MHZ 常溫下測量0--99.9度

#include <reg51.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sfr wdtrst=0xa6;
uchar code seg7[]={0x28, 0x7E, 0xA2, 0x62, 0x74, 0x61, 0x21, 0x7A, 0x20, 0x60};  //數碼管整數
sbit dec=P0^5; //數碼管小數位
sbit Dq=P3^4;  //DS18B20讀寫口
sbit alarm=P3^3;   //喇叭報警位
uint warning=0; //報警溫度變量
//-------------------
void rst()   //看門狗系統復位函數 晶振是12MHZ則看門狗自動復位時間為16ms
{
 wdtrst=0x1e;
 wdtrst=0xe1;
}
//----------------------------
void alarmstart()interrupt 3  //報警中斷子函數
{
  if(warning>270)    //溫度大于27度喇叭報警
  { alarm=~alarm;}
  TH1=0xff;
  TL1=0x60;
  TF1=0;
  EA=1;
  ET1=1;
  }

//-----------------------------延時函數集---------------------
void delay10us()    //延時10us
{
 _nop_(); _nop_(); _nop_(); _nop_();
  _nop_(); _nop_();
}
//----------
void delay610us()    //延時610us
{
uchar i,j;
 for(i=0;i<2;i++)
 for(j=0;j<100;j++);
}

//----------
void delay34us()    //延時34us
{
 uchar i,j;
 for(i=0;i<2;i++)
 for(j=0;j<3;j++);
}
//----------
void delay(uint k)    //常用延時函數
{
 uchar i,j;
 for(i=0;i<k;i++)
 for(j=0;j<100;j++);
}

//-----------------DS18B20初始化函數----------
uchar init18b20()
{
 uint k=0;
 Dq=0;
 delay610us();   //延時610us
 Dq=1;     //釋放總線
 delay10us();   //延時10us
 while(Dq==1)   //18b20應答信號判斷是否超時
 {
  if(k<800)k++;
  else return 1;
 }
 k=0;
 while(Dq==0)   //18b20是否釋放判斷
 {
  if(k<800)k++;
  else return 2;
  }
  return 3;    //啟動成功返回 3
}

//---------讀1字節函數------------
uchar readbyte()
{
 uchar i,byte=0;
 for(i=0;i<8;i++)
 {
   Dq=0;
   byte>>=1;
   Dq=1;
   if(Dq)
   {
    byte=byte|0x80;
 }
 delay34us();
 }
 return byte;
}

//-----------寫1字節函數--------
void writebyte(uchar byt)
{
 uchar i;
 for(i=0;i<8;i++)
 {
  Dq=0;
  Dq=byt&0x01;
  delay34us();
  Dq=1;
  byt>>=1;
  }
}

//---------溫度讀取函數--------
uint readtemp()
{
 uint temp=0;
 uchar TH,TL;
 if(init18b20()!=3)return 1; //啟動失敗返回值1
 writebyte(0xcc);
 writebyte(0x44);
 ;;
 if(init18b20()!=3)return 1;  //啟動失敗返回值1
 writebyte(0xcc);
 writebyte(0xbe);
 TL=readbyte();
 TH=readbyte();
 temp=TH;
 temp<<=8;
 temp=temp+TL;
 temp=temp*0.0625*10;  //乘以10取出小數部分
 return temp;
}

//------------主函數----------

void main()
{
 uint num=0;
 TMOD=0x50;
 TH1=0xff;
 TL1=0x60;
 EA=1;
 ET1=1;
 TR1=1;
 rst();   //看門狗
 while(1)
 {
 start:num=readtemp();
 if(num==1)    //啟動失敗數碼管最高位設置為1
 {
 warning=1;   //啟動失敗報警變量設置為 1
  P0=seg7[1];
  P2=0xfe;
  delay(40);
  goto start;   //啟動失敗重新啟動判斷，直到成功才顯示溫度數值，然后啟動判斷失敗1消失。
  }
  rst();  //看門狗
  warning=num;
 P0=seg7[num/100];
 P2=0xdf;
 delay(10);
 P0=seg7[num%100/10];
 dec=0;
 P2=0xbf;
 delay(10);
 P0=seg7[num%100%10];
 dec=1;
 P2=0x7f;
 delay(10);
 }
 }
