在單片機開發板上，很多時候為了節省IO口的資源，擴展和利用IO口，我們很經常使用的一個方法是使用三八譯碼器，這將由三個IO口變成了八個IO口的控制，但三八譯碼器的三個口輸入口只能同時控制一個輸出口，那么，問題就來了，比如我們很經常用一個三八口去按一個八位或者四位的數碼管，那么我們怎么樣才能夠讓這八個數碼管同時工作，讓我們看上去八個IO口顯示不同的內容呢？

下面我就把今天剛在楊老師指導下編寫的程序以及原理作一個簡單的分析吧。我的開發板是P0低三位(38數碼管的輸入端口)口控制數碼管的位選的，八個輸出口分別控制八個數碼管工作的。

程序：

;作者：李俊軒
;時間：2010年10月21日
;通過三八譯碼器讓三個IO口控制八個數碼管的工作狀態
 ORG 00H
STARY:
 MOV P0,#00000000B;根據三八譯碼器真值表的原理控制第一個數碼管工作
 MOV P1,#00111111B;顯示 0
 CALL DELAY;短暫的延時

 MOV P0,#00000001B;根據三八譯碼器真值表的原理控制第二數碼管工作
 MOV P1,#00000110B;顯示 1
 CALL DELAY;短暫的延時

 MOV P0,#00000010B;根據三八譯碼器真值表的原理控制第三數碼管工作
 MOV P1,#01011011B;顯示 2
 CALL DELAY;短暫的延時

 MOV P0,#00000011B;根據三八譯碼器真值表的原理控制第四個數碼管工作
 MOV P1,#01001111B;顯示 3
 CALL DELAY;短暫的延時

 MOV P0,#00000100B;根據三八譯碼器真值表的原理控制第五個數碼管工作
 MOV P1,#01100110B;顯示 4
 CALL DELAY;短暫的延時

 MOV P0,#00000101B;根據三八譯碼器真值表的原理控制第六個數碼工作
 MOV P1,#01101101B;顯示 5
 CALL DELAY;短暫的延時

 MOV P0,#00000110B;根據三八譯碼器真值表的原理控制第七個數碼工作
 MOV P1,#01111101B;顯示 6
 CALL DELAY;短暫的延時

 MOV P0,#00000111B;根據三八譯碼器真值表的原理控制第八個數碼工作
 MOV P1,#00000111B;顯示 7
 CALL DELAY;短暫的延時

 JMP STARY

DELAY:;延時程序
     MOV R0,#3
DV1:    MOV R1,248
DV2: DJNZ R1,DV2
     DJNZ R0,DV1
     RET
     END

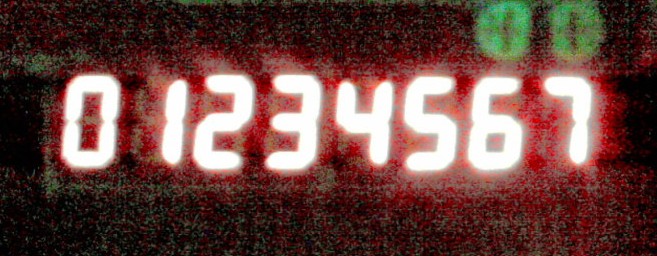

效果：在八個數碼管上顯示數字0至7


寫這程序的時候要注意的是延時時間的問題。要保留在人的視覺能夠看得見的狀態。一般是20MS以內。
