PCB設計邏輯門與運放多余引腳處理問題

作者:佚名   來源:本站原創   點擊數:  更新時間:2013年06月12日   【字體:

1、邏輯門:




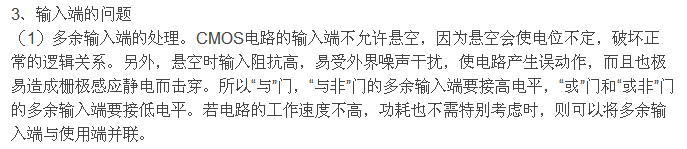

2、運放:

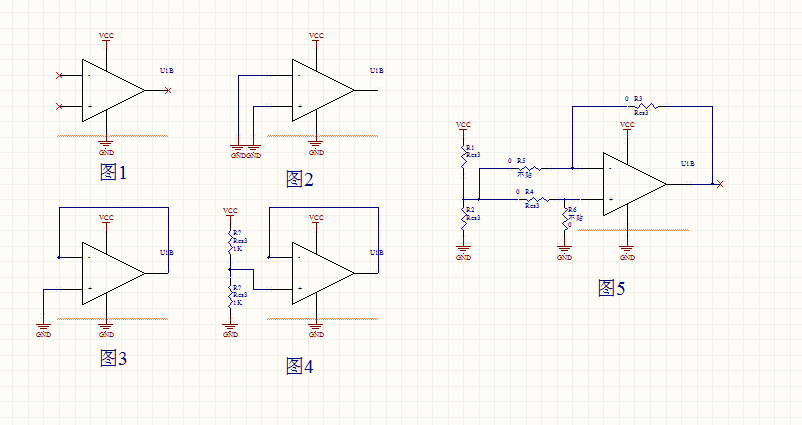

1,        (圖1)  一個開環的運放將飽和在電源的一個端電源上,因為是浮空狀態。所以會拾取一些干擾噪聲,有時候還可以產生一些不可估計的高頻噪聲;

2,         (圖2)這個做法是一個很業余的做法,由于地平面的電壓梯度,運放的一端與另一端有一個電壓差,由于開環的影響,運放將飽和輸出即某一端電壓,但是不能保證這個電壓梯度的恒定的,所以運放可以輸出到另某一個端電壓。

3,          (圖3)這種情況比上面一種要好,但是不是最好的,因為這樣的設計在只能保證運放的到達電源電壓,并停留在那里,這樣可能造成損害,自加熱,增加功耗;

4,         (圖4) 這個是比較推薦的方式,同相接正,負電源的的某一個電位上,或者分裂電源系統中的接地,這樣的設計運放的輸出也可以是虛地,或者是分裂電源系統的地電位,

5,          (圖5) 這是一個很靈活的布線,這樣的設計對未使用的運放可以靈活在將來的擴展的使用
