19264液晶是一種比12864大一點點的單色液晶，這里我給大家介紹一下用單片機驅動他的原理



電路圖

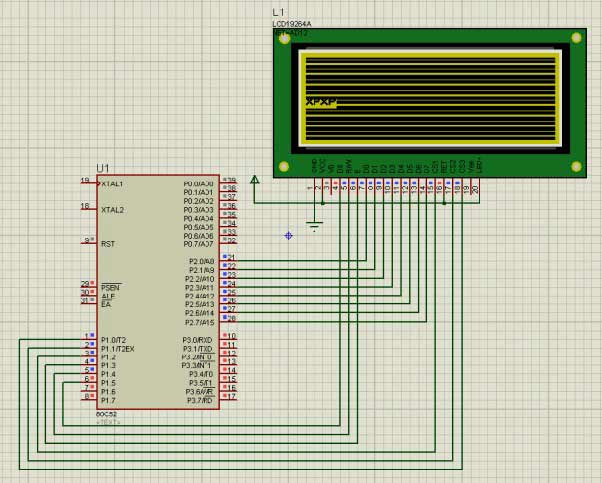

仿真圖

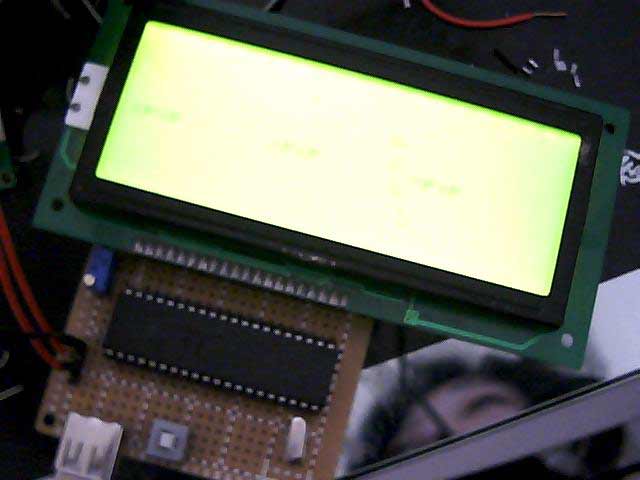

實際效果圖
#include<stc89.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
uint ee;
sbit lcd_cs3=P1^0;//片選信號右 低有效
sbit lcd_cs2=P1^1;//片選信號中 低有效
sbit lcd_cs1=P1^2;//片選信號左 低有效
sbit lcd_e  =P1^3;//使能信號
sbit lcd_rw =P1^4;//讀寫選擇
sbit lcd_rs =P1^5;//數據命令選擇端 H數據 L命令
//P2八位數據線
uchar code cc[]={0x00,0x00,0x00,0x00,0x01,0x06,0x00,0x00,0x00,0xFF,0x00,0x00,0x04,0x02,0x01,0x00,
0x00,0x00,0x20,0x40,0x80,0x00,0x00,0x02,0x01,0xFE,0x00,0x00,0x00,0x00,0x80,0xE0};
void lcd_init();
void wrile_com(uchar com);
void wrile_data(uchar dat);

void delay(uchar d0);

void main()
{
 lcd_cs1=0;
 lcd_cs2=0;
 lcd_cs3=0;
lcd_init();
wrile_data(0x11);wrile_data(0x0a); wrile_data(0x04);wrile_data(0x0a);wrile_data(0x11);wrile_data(0x00);
wrile_data(0x1f);wrile_data(0x05); wrile_data(0x05);wrile_data(0x05);wrile_data(0x02);wrile_data(0x00);
wrile_data(0x11);wrile_data(0x0a); wrile_data(0x04);wrile_data(0x0a);wrile_data(0x11);wrile_data(0x00);
wrile_data(0x1f);wrile_data(0x05); wrile_data(0x05);wrile_data(0x05);wrile_data(0x02);wrile_data(0x00);
while(1);



}

void lcd_init()
{delay(255);//等待復位
 wrile_com(0x3f);
 wrile_com(0xc0);
 wrile_com(0xbc);//頁地址
 wrile_com(0x40);

}



void wrile_com(uchar com)
{ lcd_e=0; //
  lcd_rw=0;//讀寫選擇 寫
  lcd_rs=0;//數據命令 命令
  lcd_e=1; //
  P2=com;
  _nop_();
  lcd_e=0;
  delay(5);
}

void wrile_data(uchar dat)
{ lcd_e=0; //
  lcd_rw=0;//讀寫選擇 寫
  lcd_rs=1;//數據命令 命令
  lcd_e=1; //
  P2=dat;
  _nop_();
  lcd_e=0;
  delay(5);
}


void delay(uchar d0)
{uchar d1,d2;
 for(d1=d0;d1>0;d1--)
  for(d2=110;d2>0;d2--);
}
