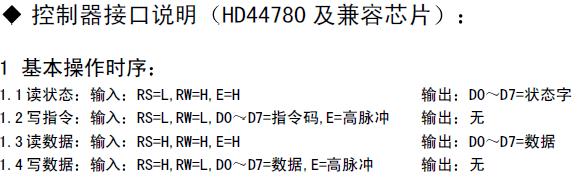

LCD控制時序：

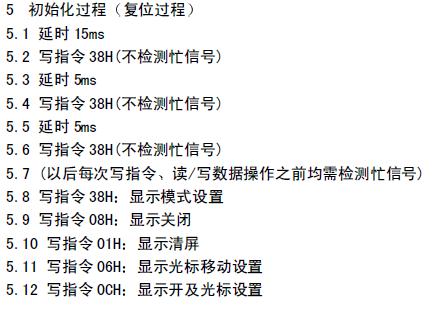

LCD的初始化過程如下：

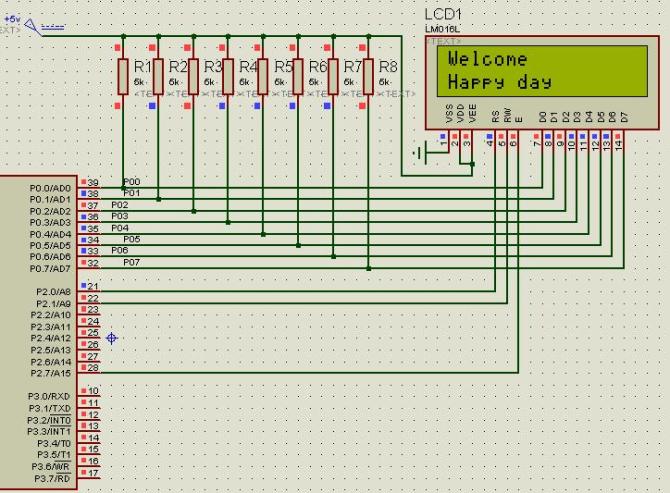

第一行顯示"Welcome";第二行顯示="Happy day";若要顯示其他字符，請直接往數組 LCMLineOne[16]和LCMLineTwo[16]填充相應的代碼。仿真圖（仿真是在Proteus7.4SP3下仿真通過）




源程序：

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
#define busy 0x80
#define DataIO P0

sbit RS=P2^0;
sbit RW=P2^1;
sbit E=P2^7;


uchar  data   LCDLineOne[16]="Welcome";  //第一行顯示的數據
uchar  data   LCDLineTwo[16]="Happy day"; //第二行要顯示的數據

void Delayms(uchar  ms)   //ms級別的延時
{
 uchar  i,j;
 for(i=0;i<ms;i++)
 for(j=0;j<57;j++)
 ;
}
 void delay12(uint z)
{
uint x,y;
for(x=z;x>0;x--)
 for(y=110;y>0;y--);
}

void Fbusy()
{ uchar LCDStatus;
  do
  { DataIO=0xff;
  RS=0;RW=1;
   E=1;
  LCDStatus=DataIO;
   E=0;
   LCDStatus=(LCDStatus&busy);
    }
 while(LCDStatus!=0);
}
//寫指令寄存器
void LCDWriteC(uchar  COMData)
{
 Fbusy();
   RS=0;RW=0;

   DataIO=COMData;
   E=1;
   E=0;
}
//讀指令寄存器
uchar LCDReadC()
{uchar LCDStatus;
  Fbusy();
   RS=0;RW=1;
    E=1;
  LCDStatus=DataIO;
    E=0;
  return(LCDStatus);
}
//讀數據寄存器
uchar LCDReadD(uchar addr)
{uchar LCDStatus;
  Fbusy();

   LCDWriteC(0x80+addr);
   RS=1;RW=1;E=0;
  E=1;
  E=0;
  LCDStatus=DataIO;
  return(LCDStatus);
}
//寫數據寄存器帶地址
void LCDWriteDAdd(uchar addr,uchar LCDData)
{
 Fbusy();
  LCDWriteC(0x80+addr);
  RS=1;RW=0;
  DataIO=LCDData;
  E=1;
  E=0;
}
//寫數據寄存器無地址
void LCDWriteD(uchar LCDData)
{
  Fbusy();
  RS=1;RW=0;
  DataIO=LCDData;
  E=1;
  E=0;
}
//初始化
void LCDInit(void)
{ Delayms(15);

   RS=0;RW=0;
  DataIO=0x38;
   E=1;
  E=0;

  Delayms(5);


  DataIO=0x38;
  E=1;
  E=0;

  Delayms(5);


  DataIO=0x38;
  E=1;
  E=0;
  Delayms(5);

 LCDWriteC(0x38);
 LCDWriteC(0x08);
 LCDWriteC(0x01);
 LCDWriteC(0x06);
 LCDWriteC(0x0c);
}

main()
{ uchar i;
  LCDInit();
  DataIO=0xff;
while(1)
  {  LCDWriteC(0x80);   //第一行DDRAM地址
    for(i=0;i<16;i++)
      LCDWriteD(LCDLineOne[i]);

    LCDWriteC(0x80+0x40);   //第二行DDRAM地址
    for(i=0;i<16;i++)
       LCDWriteD(LCDLineTwo[i]);
  }
}

這是采用時序的方式，另外也可以采用總線的方式來控制（見我的另外一篇文章http://www.raoushi.com/mcu/1042.html ），總的來說，采用時序的方式可以讓我們更好的理解LCD的控制方法，而總線的方式則可以簡化程序。
