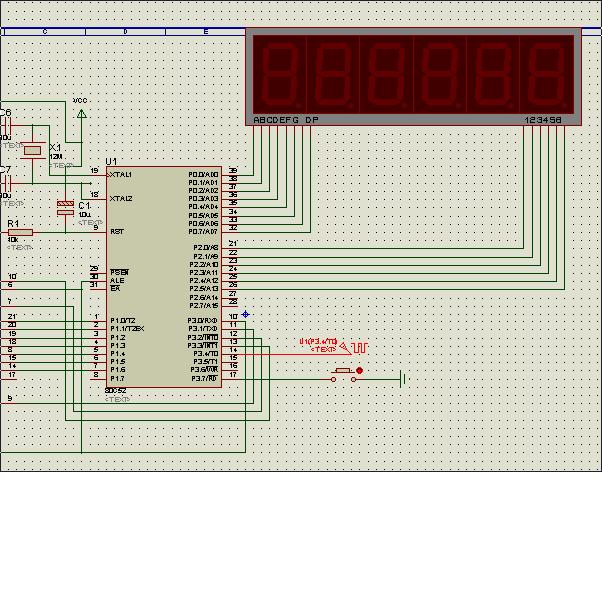

這個是電路原理圖
***********************************************
**************入門級頻率計設計******************
***************精度低，希望各位初學者在此基礎上修改為精度更高的程序*********************
本程序使用了，動態掃描，中斷定時/計數等資源，電路圖如上設計者：liujy
日期：2010/03/25*******************************/
#include <reg52.h>
#define uchar unsigned char
sbit w1=P2^0;
sbit w2=P2^1;
sbit w3=P2^2;
sbit w4=P2^3;//位控
sbit w5=P2^4;
sbit w6=P2^5;
sbit s=P3^7;//啟動鍵
bit flag;//標簽
uchar ss,sg,fs,fg,ms,mg, shu=1;//顯示位變量，由數字鐘變來
uchar t0,t1,t2,a;
unsigned long num,x,y;
unsigned char code table1[]={0xc0,0xf9,0xa4,0xb0, //0-f
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};
void delay(int z)//延時子程序
{
int h,t;
for(h=z;h>0;h--)
for(t=110;t>0;t--);
}
void iint()//初始化函數
{
flag=0;
TMOD=0x15;//t1為定時器，t0為計數器模式
TH1=(65536-4000)/256;//設初值
TL1=(65536-4000)%256;
TH0=0;
TL0=0;
EA=1; //開總中斷
ET0=1;//開中斷允許
ET1=1;//開中斷允許
TR1=1;//開中斷控制
TR0=1;//開中斷控制
}
void main()
{
loop: if(s==0)//按鍵啟動
{
while(s!=0);//等按鍵松手
a++;//功能變量
}
if(a==1)
{
iint();
//while(1)
// {
while(1)
{
if(t1==250)
{
t1=0;
EA=0;//關中斷
TR0=0;//開中斷控制，可省
flag=1;//標簽標志置位
}
y=TH0*256+TL0;//賦值部分
x=t0*65536;
num=x+y;
ss=num/100000;
num=num%100000;//賦值部分
sg=num/10000;
num=num%10000;
fs=num/1000;
num=num%1000;
fg=num/100;//賦值部分
num=num%100;
ms=num/10;
num=num%10;
mg=num%10;
if(flag==1)//動態掃描顯示
{
P2=0;//數據口
w1=1;
P0=table1[ss];
delay(shu);
P2=0;
w2=1;
P0=table1[sg];
delay(shu);
P2=0;
w3=1;
P0=table1[fs];
delay(shu);
P2=0;
w4=1;
P0=table1[fg];
delay(shu);
P2=0;
w5=1;
P0=table1[ms];
delay(shu);
P2=0;
w6=1;
P0=table1[mg];
delay(shu);
//num=0;
if(s==0){ while(s!=0);a++;}
if(a==2)
{
a=0;
goto loop;
}
}
}
// }
}
}
void timer0() interrupt 1
{
TH0=0;
TL0=0;
t0++;
}
void timer1() interrupt 3
{
TH1=(65536-4000)/256;
TL1=(65536-4000)%256;
t1++;
}
