鉗位電路定義:一個由二極管，電阻，電容組成的電路，能使輸入波形發生某個值的偏移，但其形狀不發生變化.
舉例：

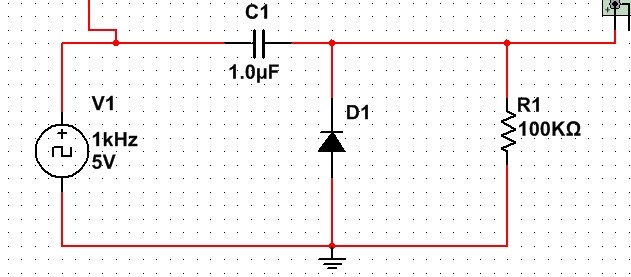

參數：輸入信號5V ,1KHZ的方波.  電容1uf,二極管D1（導通電壓0.7V),電阻 R1  200K歐姆

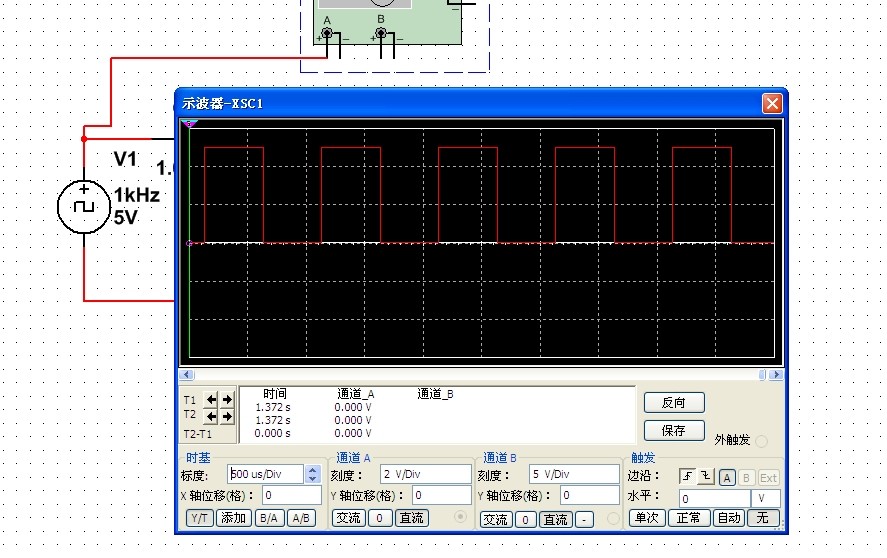

信號源方波的波形:


分析:
1) 當方波從0上升沿跳到5V的時候，由于電容的特性（電容二端電壓不能突變),所以電容右端此刻也是5V，根據圖紙C1=1.0uf    R1=100K  所以時間常數RC=0.1s     因為頻率=1K 所以周期=1ms  在0.5ms秒內電容充了多少電呢？
     第一次充電:由公式:  V*(1-e  ^(-t/RC))=0.024V
    也就是說半個周期，電容二端電壓充得0.024V
2)當方波出現從5V到0V的下降沿，相當于輸入端對地短路,由于前期電容充電得到左正右負的電壓0.024V ，所以此時二極管上端電壓小于下端，可是由于還沒超過二極管的導通電壓，所以輸出原樣.
3)下一次輸入方波0V到5V ，由于電容二端電壓不能突變，所以導致輸出電壓等于   電源電壓5V 減去電容二端0.024V 等于4.976V  ，接著開始給電容充電,第二次充得多少電壓呢?
                           v(4.9)*(1-e^(-t/RC)約等于0.024V
 所以累計起來此時電容二端電壓0.048V
以此類推
經過充電，某一時刻，電容二端電壓》=0.7V時候
4）在方波的右半周，二極管導通，將輸出電壓鉗位到0.7V

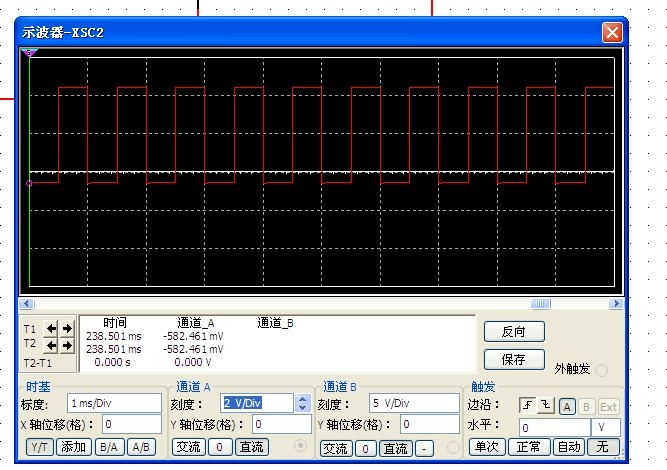

     由于二極管導通時候的電阻小，電容充放電很快，所以后期波形呈現前半周4.3V 后半周負0.7V的波形.

鉗位電路主要的電學知識：
1:理解電容的特性：電容兩端電壓不能突變.
2:二極管特性：單向?qū)щ娦?
3:電容充放電：二端電壓極性判斷.
