測量穩壓二極管的穩壓值V_Z的方法如下：

1、單表測量法

　　此方法適用于指針式萬用表。　　

　　如果穩壓二極倍的穩定電壓V_Z<9V，使用一只萬用表就可以測量。如圖1所示，萬用表打到R×10k(內電池電壓E＝9V)檔，黑表筆接穩壓管負極，紅表筆接正極，穩壓二極管處于反向接通狀態，其計算

圖1　用萬用表測量V_z<9V穩壓二極管的穩壓值

公式如下所示：

　　式中E為萬用表內電池電壓，E=9V，R_DW是測出的穩壓二極管的反向電阻，單位為Ω，R₀是萬用表歐姆檔中心值，單位為Ω，n為電阻檔倍率數（這里電阻檔為R×10k檔，所以n=10K=10000）。

2、雙表測量法

　　如果穩定電壓在9~18V之間，此時用一只萬用表已不能滿足需要，因它提供的電壓不能使穩壓管工作于反向擊穿狀態。對此可用兩只萬用串聯起來測量，為方便測試計算，最好選用相同型號的萬用表。如圖2所示為測試電路。兩只萬用表均置于R×10k檔，測出反向電阻，再利用方法1中的公式計算，此時 E＝18V。

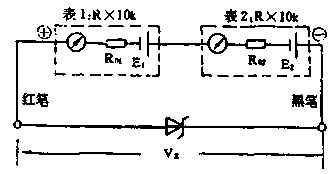

圖2　用兩只萬表測量穩壓二極管的穩壓值（9V<V_z<18V）

3、借助兆歐表測量法

　　如果手頭有兆歐表，不僅可以提供大小適宜的外加電源，以克服萬用表本身電源電壓的不足。而且使測量更為精確。如圖3所示為借助兆歐表配合萬用表測量穩壓二極管的電路。操作方法是：按均勻轉速搖兆歐表，使發電機輸出的直流電壓逐漸升高，當達到穩壓二極管的反向擊穿電壓時。穩壓二極管反向擊穿。穩壓二極管使進入穩壓區，此時如再略加快速度搖動兆歐表時(不能過快。以免電壓過高而損壞二極管)，其反向電壓并不增加。即使兆歐表的輸出直流電壓穩定在Vz值上，此值可通過萬用表指針顯示出來，這便是穩壓二極管的穩定電壓Vz。

圖3　用兆歐表測量穩壓二極管的穩壓值

4、外加直流穩壓電源測量法

　　相信很多人手上沒有兆歐表，那么可以利用連續可調的直流穩壓電源，即可借用來加到穩壓管兩端，使其擊穿并穩定在一定值上，再觀察萬用表上的指示值，這個穩定位便是該被測穩壓管的穩定電壓值Vz。如同4所示。其操作方法及舉例與借用兆歐表測量法相似。不再詳述。

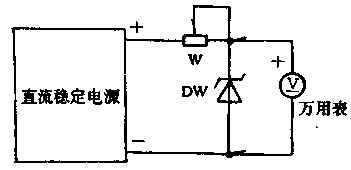

圖4　外加直流電源測量穩壓二極管的穩壓值
