51hei給大家介紹的這一系列都是高速光耦，他們的應用非常廣泛。

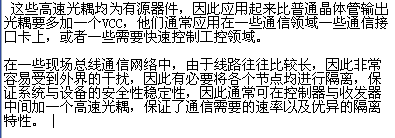

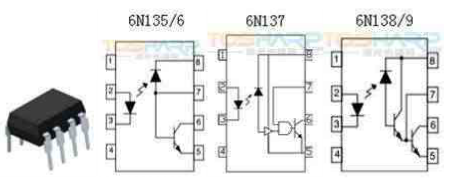

下面是6N135,6N136,6N137,6N138,6N139這些常見光耦的的引腳圖及內部功能圖：
下面是他們各個型號的區別：
|
型號 |
輸出形式 |
速度 |
CTR （%） |
|
6N135 |
晶體管輸出 |
1Mbps |
7-50 |
|
6N136 |
晶體管輸出 |
1Mbps |
19-50 |
|
6N137 |
邏輯門輸出 |
10Mbps |
邏輯門無固定CTR |
|
6N138 |
達靈頓輸出 |
100Kbps |
Min 300 Typ 2000 |
|
6N139 |
達靈頓輸出 |
100Kbps |
Min 500 Typ 2000 |
6n137的內部電路結構和真值表如下：
6n136應用電路圖如下：
