TLC1543 是11通道10位串行A/D轉換器，TLC2543是11通道12位串行A/D轉換器.

TLC1543是美國TI公司生產的多通道、低價格的模數轉換器。采用串行通信接口，具有輸入通道多、性價比高、易于和單片機接口的特點，可廣泛應用于各種數據采集系統。 TLC1543為20腳DIP封裝的CMOS 10位開關電容逐次A/D逼近模數轉換器

TLC1543工作時序如圖所示，其工作過程分為兩個周期：訪問周期和采樣周期。工作狀態由CS使能或禁止，工作時CS必須置低電平。CS為高電平時，I/O CLOCK、ADDRESS被禁止，同時DATA OUT為高阻狀態。當CPU使CS變低時，TLC1543開始數據轉換，I/O CLOCK、ADDRESS使能，DATA OUT脫離高阻狀態。隨后，CPU向ADDRESS端提供4位通道地址，控制14個模擬通道選擇器從11個外部模擬輸入和3個內部自測電壓中選通1路送到采樣保持電路。同時，I/O CLOCK端輸入時鐘時序，CPU從DATA OUT 端接收前一次A/D轉換結果。I/O CLOCK從CPU 接受10個時鐘長度的時鐘序列。前4個時鐘用4位地址從ADDRESS端裝載地址寄存器，選擇所需的模擬通道，后6個時鐘對模擬輸入的采樣提供控制時序。模擬輸入的采樣起始于第4個 I/O CLOCK的下降沿，而采樣一直持續6個I/O CLOCK周期，并一直保持到第10個 I/O CLOCK的下降沿。轉換過程中，CS的下降沿使DATA OUT引腳脫離高阻狀態并起動一次I/O CLOCK的工作過程。CS的上升沿終止這個過程并在規定的延遲時間內使DATA OUT引腳返回到高阻狀態，經過兩個系統時鐘周期后禁止I/OCLOCK和ADDRESS端。

時序圖：

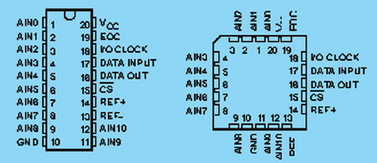

   TLC25433引腳圖
 A0~A10為11個模擬輸入通道

uint read1543(void)

{

uchar i=0;

uint ad_value=0;



TCL2543_CLK=0; //一次轉換開始前，CS片選置1，EOC置1，時鐘置0

TCL2543_CS=1;

EOC=1;



delay_1ms(); //保持一段時間，拉低CS片選

TCL2543_CS=0;

delay_1ms();      //保持一段時間，等數據穩定后再讀取第一位數據A9(最高位)

for(i=0;i<10;i++)

{

if(TCL2543_DOUT) ad_value|=0x0001;     //讀取第一位數據

TCL2543_DIN=0;     //將通道選擇數據準備好，上升沿鎖存進TLC1543

TCL2543_CLK=1;     //上升沿

delay_1ms();      //保持一段時間

TCL2543_CLK=0;     //下降沿保持一段時間，在讀取數據

delay_1ms();

ad_value=ad_value<<1;    //移位，將最低位空出，以裝入第2位數據（A8）

}

TCL2543_CS=1;    //一次轉換結束后將CS片選拉高

ad_value=ad_value>>1;    //由于多左移了1位，所以

return ad_value;

}

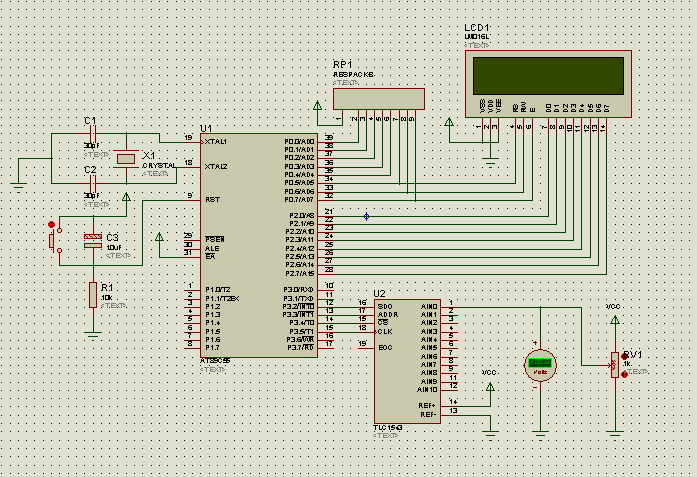

                                 tlc1543 protues仿真圖


下面提供TLC1543.c文件，完整的代碼及其仿真文件下載地址:http://www.raoushi.com/f/TLC1543c51.rar

/*----File Description----

-  File Name              : TLC5615.H

-  Functions              : 初使化：TLC1543_init(void)

                            讀ADC ：uint16 ReadADC_TLC1543(uchar ain)

-  Description            : 先調用初使化函數，再調用讀ADC函數，形參ain

                            為模擬通道，其值為 0 ~ 10. 注意：返回值為

                            上一次轉換結果。

-  Author                 : Mason    別名：小菜

-  Create Date            : 2013/7/26

-  Performance            : Finished

-  Global Variable        : None

-  File static Variable   : None

-  -------------------------------------------

-  Revision History

-  No.    Date        Revised by    Item    Description

-

-------------------------------------------------------------------------*/

/*----------------------------Head---------------------------------------*/

#include <reg52.h>

#include "TLC1543.h"

#include "MICRO.h"

#include "delay.h"

/*----------------------------Code---------------------------------------*/

void TLC1543_init(void)

{

    CS_1543 = 1;

    SCLK_1543 = 0;

}

/*----Important Function Description----

-  Function Name           : uint16 ReadADC_TLC1543(uchar ain)

-  Description             : None

-  Author                  : Mason    別名：小菜

-  Create Date             : 2013/7/27

-  Parameters/Arguments    : uchar ain       :下一次轉換選通的ADC通道。

-  Return Code             : uint16 adc_value:上一次ADC轉換的結果。

-  Global Variable         : None

-  static Variable         : None

-  -------------------------------------------

-  Revision History

-  No.    Date        Revised by    Item    Description

-

-------------------------------------------------------------------------*/

uint16 ReadADC_TLC1543(uchar ain)

{

    uchar temp;

    uint16 adc_value = 0;

    ain <<= 4;



    CS_1543 = 0;

    for(temp = 0;temp < 10;temp ++)         // 將判斷語句改為 temp<12

    {                                       // 程序可移殖至 TLC2543.

        adc_value <<= 1;

        ain <<= 1;

        ADDR_1543 = CY;

        if(DOUT_1543)   adc_value += 1;

        SCLK_1543 = 1;

        delayus(1);

        SCLK_1543 = 0;

    }

    CS_1543 = 1;

    return  adc_value;

}







下面是tlc2543中文資料下載地址：http://www.raoushi.com/f/串行12位A_DTLC2543及其應用.pdf



/*TLC2543驅動程序(dhd0)*/



/**************************************

             TLC2543驅動程序

*************************************/

#include <reg51.h>

#include <intrins.h>

/**************************************

        2543控制引腳宏定義

*************************************/

#define CLOCK p17 /*2543時鐘*/

#define D_IN p16 /*2543輸入*/

#define D_OUT p14 /*2543輸出*/

#define _CS p15 /*2543片選*/

#define uint unsigned int

#define uchar unsigned char

/**************************************

  名稱：delay

  功能：延時模塊

  輸入?yún)��?shù)：n要延時的周期數

  輸出參數：無

*************************************/

void delay(uchar n)

{

uchar i;

for(i=0;i<n;i++)

{

   _nop_();

}

}

/**************************************

  名稱：read2543

  功能：TLC2543驅動模塊

  輸入?yún)��?shù)：port通道號

  輸出參數：ad轉換值

*************************************/

uint read2543(uchar port)

{

uint ad=0,i;

CLOCK=0;

_CS=0;

port<<=4;

for(i=0;i<12;i++)

{

  if(D_OUT) ad|=0x01;

  D_IN=(bit)(port&0x80);

  CLOCK=1;

  delay(3);

  CLOCK=0;

  delay(3);

  port<<=1;

  ad<<=1;

}

_CS=1;

ad>>=1;

return(ad);

}

/**************************************

  名稱：main

  功能：主函數

  輸入?yún)��?shù)：無

  輸出參數：無

*************************************/

void main()

{uint ad;

while(1)

{

  ad=read2543(0);

}

}
