DAC0832引腳功能電路應用原理圖

作者:佚名   來源:本站原創   點擊數:  更新時間:2008年01月17日   【字體:

DAC0832是采樣頻率為八位的D/A轉換芯片,集成電路內有兩級輸入寄存器,使DAC0832芯片具備雙緩沖、單緩沖和直通三種輸入方式,以便適于各種電路的需要(如要求多路D/A異步輸入、同步轉換等)。所以這個芯片的應用很廣泛,關于DAC0832應用的一些重要資料見下圖:

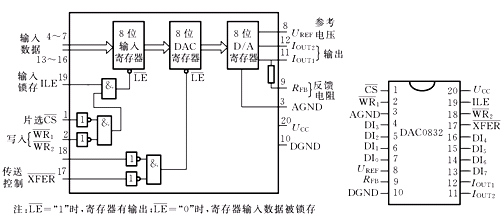

   DAC0832內部電路原理框圖和DAC0832引腳功能圖

D/A轉換結果采用電流形式輸出。若需要相應的模擬電壓信號,可通過一個高輸入阻抗的線性運算放大器實現。運放的反饋電阻可通過RFB端引用片內固有電阻,也可外接。DAC0832邏輯輸入滿足TTL電平,可直接與TTL電路或微機電路連接。
