74ls175是常用的六D觸發器集成電路，里面含有6組d觸發器，可以用來構成寄存器,搶答器等功能部件，下面給大家介紹一下74ls175的相關資料。

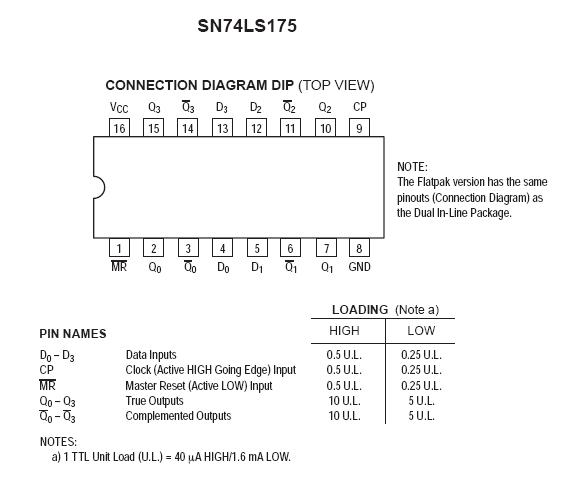

74ls175引腳圖

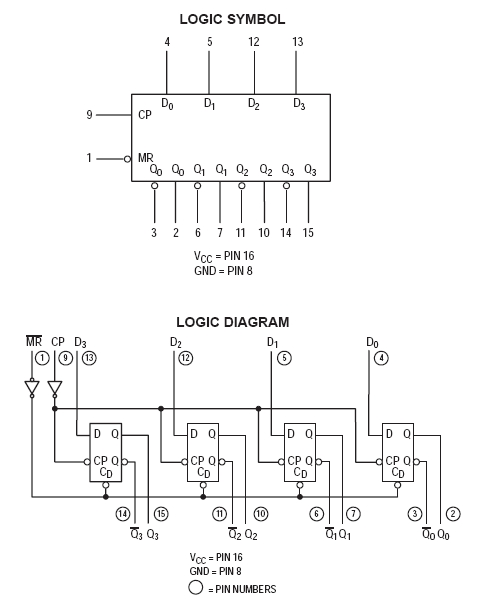

74ls175管腳功能和內部結構圖
|

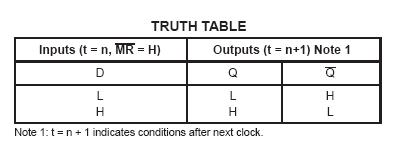

74LS175的功能表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
74ls175功能表
74ls175的真值表
|
輸入 |
輸出 |
||||
|
Sd' |
Rd' |
CP |
D |
Qn+1 |
Qn+1' |
|
0 |
1 |
× |
× |
1 |
0 |
|
1 |
0 |
× |
× |
0 |
1 |
|
0 |
0 |
× |
× |
∮ |
∮ |
|
1 |
1 |
↑ |
1 |
1 |
0 |
|
1 |
1 |
↑ |
0 |
0 |
1 |
|
1 |
1 |
↓ |
× |
Qn |
Qn' |
74ls175 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74LS175

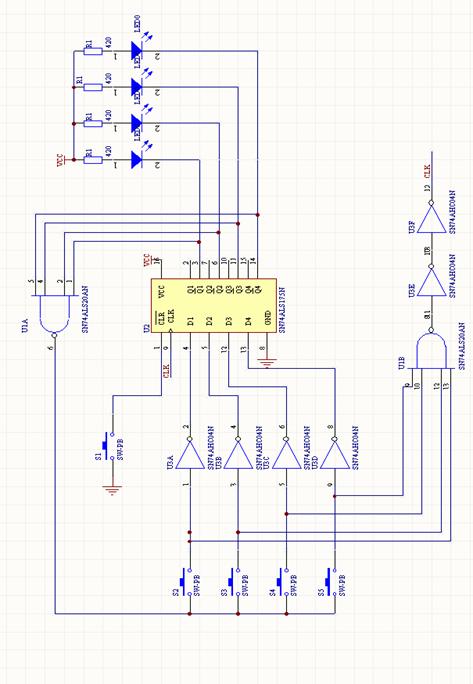

74ls175搶答器電路原理圖
