硬盤是PC機上的重要部件之一，它在很大程度上決定了機器的性能。硬盤能達到今天這樣優秀的性能和可靠性，經過了一個以IT產業的眼光來看是漫長的發展歷程。
最早用于PC的硬盤接口是ST-506/412，它是由希捷公司開發的一種硬盤接口。這種接口把磁盤的編解碼器位于PC插槽上的磁盤控制卡上，用一個34芯的控制電纜（Control cable）接頭和一個20芯的數據電纜（Data cable）把硬盤連接起來。在早期PC如IBM PC/XT和PC/AT上，使用的硬盤就是以ST－506/412為接口的硬盤。這種接口由于使用“改進調頻制”（MFM）來進行數據編解碼，所以也常稱為MFM硬盤。它支持的傳輸速度和穩定性都不高，因此到了1987 年左右這種接口就基本上被淘汰了。
目前硬盤接口類型不算多，主要有IDE、SCSI、SATA三種。IDE許多時候以Ultra ATA代替，很多人習慣將Ultra ATA硬盤稱為IDE硬盤，關于IDE接口http://www.raoushi.com上有詳細介紹，但需要說明的是IDE的概念要大于ATA——原則上所有硬盤驅動器集成控制器的設計都屬于IDE，SCSI也不例外。當然，以IDE指代ATA已經形成很大的慣性，SATA開始將IDE與ATA區別開來。成熟廉價的是IDE，最新興的是SATA，穩定價高的SCSI。最早出現的是IDE接口，后來出現SCSI接口，主要面向服務器。如果仔細觀察，你可以發現，最近電腦業界的系統總線都是朝串行發展，硬盤的接口總線SATA是個代表，包括今后的將要頂替AGP接口的圖形接口標準PCI-Express，都朝著串行方向發展。
1. IDE接口：（提示：xSeries 擁有唯一一款120GB IDE硬盤）
IDE的英文全稱為：Integrated Drive Electronics，是目前最主流的硬盤接口，包括光儲類的主要接口。它經過數年的發展變得很成熟、廉價、穩定。IDE接口使用一根40芯或80芯的扁平電纜連接硬盤與主板，每條線最多連接2個IDE設備（硬盤或者光儲）。早期的是用IDE多功能卡插在主板上，再連接IDE線，這功能卡已經淘汰；目前主板全部提供2個IDE接口，相比IDE多功能卡，它顯得價格便宜和易于安裝。IDE接口又分為UDMA/33，UDMA/66，UDMA/100，UDMA/133。1996年底，昆騰和英特爾公司宣布共同開發了Ultra DMA/33的新型EIDE接口，因其數據傳輸率為33MB/s，故稱UDMA/33，后面的UDMA/66，UDMA/100，UDMA/133命名同上。Ultra DMA把時鐘脈沖的上升和下降沿均用作選通信號，即每半個時鐘周期傳輸一次數據，這就使得最大外部傳輸速率從16.6MB/s倍增至33.3MB/s。另外，Ultra DMA采用總線控制方式，在硬盤上有直接內存通道控制器，可大大降低硬盤在讀寫時對CPU的占用率，可將對CPU的占用率從92％降至52％，這也是Ultra DMA的一個重要作用。當然，要實現Ultra DMA功能，還需要支持Ultra DMA規格的主板和相應的驅動程序。所有的IDE硬盤接口都使用相同的40針連接器，如下圖所示：
2.SATA接口（提示：xSeries 擁有80GB和160GB兩款SATA硬盤）

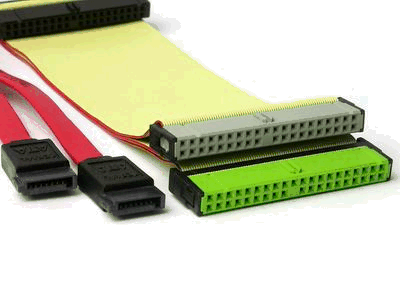

SATA的英文全稱是：Serial-ATA（串行），IDE系列屬于Parallel-ATA（并行），SATA是最近頒布的新標準，具有更快的外部接口傳輸速度，數據校驗措施更為完善，初步的傳輸速率已經達到了150MB/s，比IDE最高的UDMA/133還高不少。由于改用線路相互之間干擾較小的串行線路進行信號傳輸，因此相比原來的并行總線，SATA的工作頻率得意大大提升。雖然總線位寬較小，但SATA 1.0標準仍可達到150MB/s，未來的SATA 2.0/3.0更可提升到300以至600MB/s。并且S-ATA具有更簡潔方便的布局連線方式，在有限的機箱內，更有利于散熱，并且簡潔的連接方式，使內部電磁干擾降低很多。相信最后存在的是SATA接口，SCSI及IDE接口硬盤今后都會采用SATA接口標準。我們知道SATA接口與IDE硬盤接口不兼容，供電接口方式也不相同，下圖是與并行ATA的傳輸線比較：
左邊是串行數據傳輸線，右邊是并行數據傳輸線
電源的輸入接口也與原來的4pin電源不同，需要經過轉換。
縱觀三種硬盤接口，PATA逐步被SATA取代已經是必然的趨勢，剩下的只是個時間問題。而SCSI因為其自身的優勢，恐怕地位一時間難以動搖。同時SCSI的倡導廠商也開始著手制定串行SCSI標準，或許到時候串行SCSI全面取代SCSI接口才是真正的大勢所趨Serial ATA相較并行ATA可謂優點多多，將成為并行ATA的廉價替代方案。并且從并行ATA過渡到Serial ATA也是大勢所趨，應該只是時間問題。相關廠商也在大力推廣SATA接口，例如Intel的ICH6系列南橋芯片相較于ICH5系列南橋芯片，所支持的SATA接口從2個增加到了4個，而并行ATA接口則從2個減少到了1個；nVidia的nForce4系列芯片組已經支持SATA II即Serial ATA 2.0，而且三星已經采用Marvell 88i6525 SOC芯片開發新一代的SATA II接口硬盤，并將在2005年初推出。
- 附表：硬盤接口特性及其發展簡表
|
接口名稱 |
傳輸速率 |
連接方式 |
|
ATA-1 |
40針電纜連接 |
|
|
單字節 DMA 0 |
2.1 MByte/s |
|
|
PIO - 0 |
3.3 MByte/s |
|
|
單字節 DMA 1，多字節 DMA 0 |
4.2 MByte/s |
|
|
PIO - 1 |
5.2 MByte/s |
|
|
PIO - 2，單字節 DMA 2 |
8.3 MByte/s |
|
|
ATA-2 |
40針電纜連接 |
|
|
PIO -3 |
11.1 MByte/s |
|
|
多字節 DMA 1 |
13.3 MByte/s |
|
|
PIO -4，多字節 DMA 2 |
16.6 MByte/s |
|
|
ATA-3 |
40針電纜連接 |
|
|
多字節 DMA3，Ultra DMA 33 |
33.3 MByte/s |
|
|
ATA-4 |
40針80芯電纜連接 |
|
|
Ultra DMA 66 |
66.7 MByte/s |
|
|
ATA-5 |
40針80芯電纜連接 |
|
|
Ultra DMA 100 |
100 MByte/s |
|
|
ATA-6 |
40針80芯電纜連接 |
|
|
Ultra DMA 133 |
133 MByte/s |
|
|
Serial ATA 1.0 |
|
4針電纜連接 |
|
Serial ATA 1.0 |
150 MByte/s |
- 3.SCSI接口（提示：xSeries 擁有業界所有規格的SCSI硬盤）

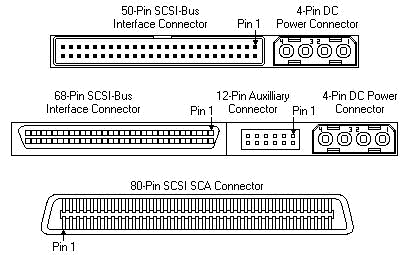

SCSI英文全稱：Small Computer System Interface，它出現的原因主要是因為原來的IDE接口的硬盤轉速太慢，傳輸速率太低，因此高速的SCSI硬盤出現。其實SCSI并不是專為硬盤設計的，實際上它是一種總線型接口。由于獨立于系統總線工作，所以它的最大優勢在于其系統占用率極低，不過轉速快，傳輸率高的SCSI接口硬盤也有它的不足之處：價格高、安裝不便、還需要設置及其安裝驅動程序，因此這種接口的硬盤大多用于服務器等高端應用場合。它是使用一根50芯的扁平電纜，轉速在萬轉以上，不過隨著IDE技術的發展，如今IDE接口的硬盤在容量和速度上已與SCSI接口硬盤相差無幾，不久將來，它可能不會存在了。所有SCSI接口都使用下面3種連接器中的1種，如下圖所示：
光纖通道的英文拼寫是Fibre Channel，和SCIS接口一樣光纖通道最初也不是為硬盤設計開發的接口技術，是專門為網絡系統設計的，但隨著存儲系統對速度的需求，才逐漸應用到硬盤系統中。光纖通道硬盤是為提高多硬盤存儲系統的速度和靈活性才開發的，它的出現大大提高了多硬盤系統的通信速度。光纖通道的主要特性有：熱插拔性、高速帶寬、遠程連接、連接設備數量大等。光纖通道是為在像服務器這樣的多硬盤系統環境而設計，能滿足高端工作站、服務器、海量存儲子網絡、外設間通過集線器、交換機和點對點連接進行雙向、串行數據通訊等系統對高數據傳輸率的要求。
