74ls20是常用的雙4輸入與非門集成電路，常用在各種數字電路和單片機系統中，他的cmos版本是74hc20,下面我給大家介紹一下這個芯片的相關資料，下面是管腳圖：
74ls20 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74LS20

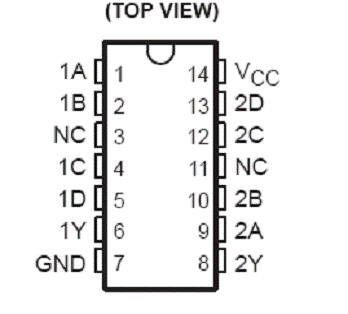

74HC20,74ls20引腳圖
這個74ls20芯片的功能很簡單，就是包含兩個4輸入與非門，內含兩組4與非門 第一組：1,2,4,5輸入6輸出。 第2組：9,10,12,13輸入8輸出。
74LS20功能表
A B C D Y
1 1 1 1 0
0 X X X 1
X 0 X X 1
X X 0 X 1
X X X 0 1
74LS20真值表
74HC20,74ls20測試:只要通過對輸入1111,0111,1011,1101,1110五項進行檢測就可判斷其邏輯功能是否正常.
