74ls90是常用的二－五－十進制異步計數器，做八進制的就先把74ls90接成十進制的（CP1與Q0接，以CP0做輸入，Q3做輸出就是十進制的），然后用異步置數跳過一個狀態達到八進制計數．
74ls90 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74LS90
電子和單片機元件資料庫里還有很多資料下載，歡迎到首頁查找。
74ls90引腳圖
以從000計到111為例．先接成加法計數狀態，從下圖中的74LS90功能表可知,在輸出為1000時（既Q4為高電平時）把Q4輸出接到R01和R02腳上（即異步置0），這個時候當計數到1000時則立刻置0，重新從0開始計．1000的狀態為瞬時狀態．

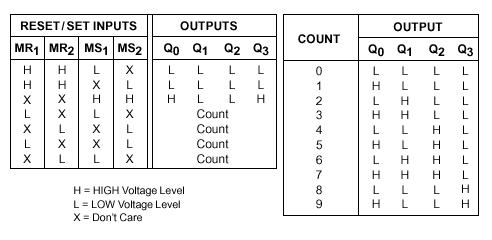

74LS90功能表
狀態轉化圖中是0000到0111是有效狀態，1000是瞬時狀態，跳轉從這個狀態跳回到0000的狀態．
