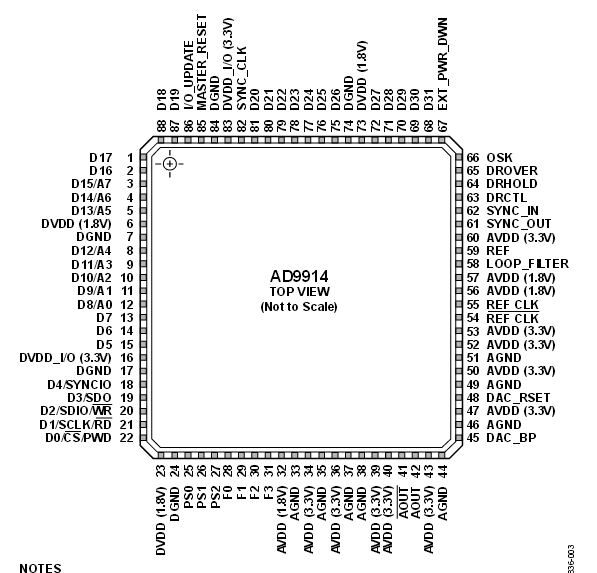

AD9914引腳圖


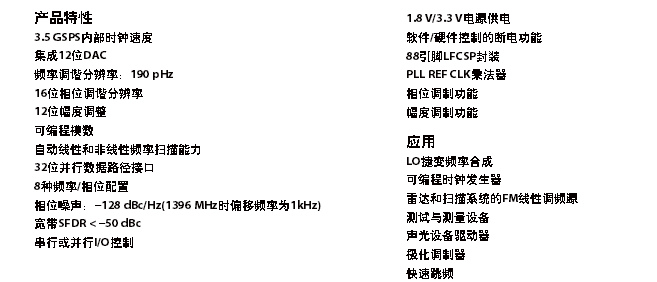

AD9914是一款DDS芯片，內部集成了鎖相環，但是需要外接環路濾波器。眾所周知，DDS芯片需要系統時鐘，AD9914的系統時鐘可由外部直接提供，也可以由內部鎖相環產生。這兩種方式提供的時鐘，在頻率上是有區別的，印象里PLL提供時鐘2.4~2.5GHz，而外部直接提供的，忘了，好像最高3.5G吧，大家可看AD9914的datasheet。

如果用PLL提供系統時鐘，則需要外部提供一個參考時鐘，可以是單端也可以是差分，具體接口電路可參閱datasheet。后面的工作就是配置內部寄存器了。

寫寄存器，通過單片機的SPI通信，如果不讀的話，兩根線就可以滿足寫入。一個是data，一個是clk。印象里需要5個字節，第一個字節包括地址和寫命令，后面四個字節32位是具體的寄存器值。

AD9914有多種工作模式，用過的是小數分頻好像，就是有AB兩個寄存器，其中一個是分子一個是分母……然后寫好頻率字，幅度字和相位字即可。幅度字和相位字直接寫入profile寄存器，頻率字的AB是占用斜坡發生器什么的地址。

單片機SPI設置好，寄存器內容寫好，但是AD9914可能還是不出數據，這時候貌似要檢查外部省電模式引腳了。

AD9914功能很強大，可在MCU控制下實現頻率幅度相位可控可調。外圍電路也沒什么復雜的，有PLL環路濾波的，有電源濾波的，有串并行數據輸入選擇的，有profile寄存器選擇的……最后，差分輸出，接一個傳輸線變壓器把差分變單端就行，差分輸出那塊，接個上拉電阻，到3.3V就行~
