74LS245引腳圖和電路用法

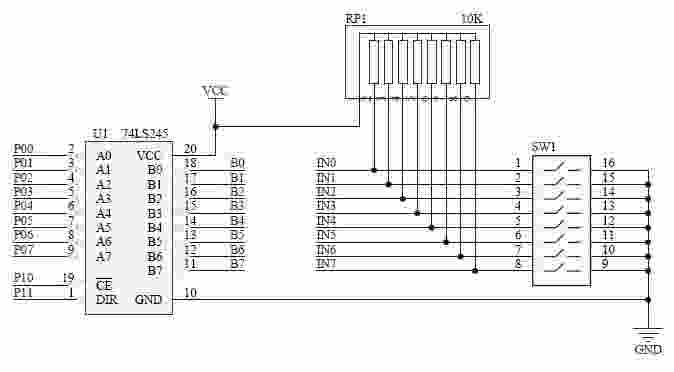

*74LS245是我們常用的芯片，用來驅動led或者其他的設備,用法很簡單如上圖,這里簡單的給出一些資料，他是8路同相三態雙向總線收發器，可雙向傳輸數據。
*74LS245還具有雙向三態功能，既可以輸出，也可以輸入數據。
*當8051單片機的P0口總線負載達到或超過P0最大負載能力時，必須接入74LS245等總線驅動器。
*當片選端/CE低電平有效時，DIR=“0”，信號由 B 向 A 傳輸；（接收）
*DIR=“1”，信號由 A 向 B 傳輸；（發送）當/CE為高電平時，A、B均為高阻態。
