關于TSL2561寄存器地址的疑問

查看數: 2685 | 評論數: 1 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-8-12 07:55

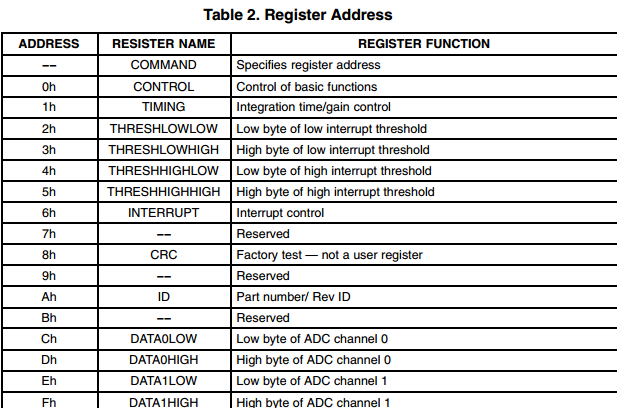

最近玩了下光照強度傳感器TSL2561，但是看了它的手冊，有個疑問，它的寄存器地址如圖1所示，但是在它的例程代碼里面又將地址加了0x80，如圖2，請問下這是為什么呀？

回復

ID:111517 發表于 2017-8-12 16:46

知道了，我們寫的指示命令寄存器，它的格式如下圖1所示，因為CMD位“Must write as 1”,故命令最高位為1，高四位其余為，而低四位又為我們的寄存器地址，故我所問的寄存器在應用時都加上了0x80
