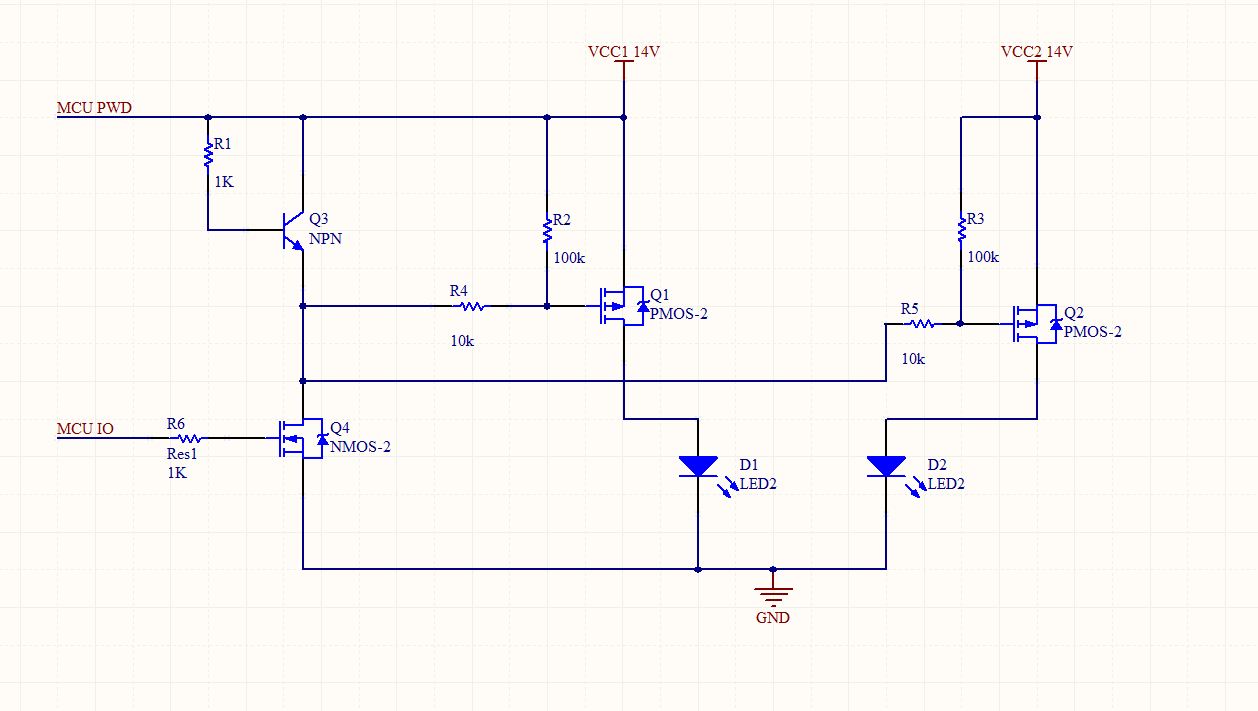

正文摘要:請教大家： VCC1 和VCC2是兩個獨立的14V開關電源。 Q3和Q4由VCC1供電，通過Q4控制Q1和Q2的開通和關閉。 我的問題是當VCC1或VCC2任意一路斷電后，會導致另一路的PMOS開通，如何避免任何一路電源斷電 ... |
明日之星8 發表于 2025-3-13 08:29 試驗了，這個方法是可行的。謝謝各位解答 |
| 這種情況一般用二極管進行隔離。 |
| 樓上三位分析都很到位 |
zhuls 發表于 2025-3-13 09:09 對于你的第二個問題，D1和D2對應各自的電源，其中任何一路沒有電都可以被發現。 |
|
有兩個問題不解： 1：當MCU_IO高電平時，Q3/Q4 不會燒管嗎？ 2：D1、D2是同亮同滅，有什么意義？ |
|
本帖最后由 明日之星8 于 2025-3-13 08:41 編輯 不能理解R1和Q3是干什么用的？當Q4導通時， 會使Q4增加1A左右的負載電流，沒有必要，必須刪除。 發光二極管D1和D2必須增加限流電阻。 R4和R5左邊各增加一個向左的4148二極管，就可以實現隔離。 |
| R4 R5前面加個二極管看看,不過加二極管后會有壓降,如果是功率電路,那會影響后端功率 |
