EG1163s驅動mos,總是燒mos管

查看數: 1724 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-28 09:48

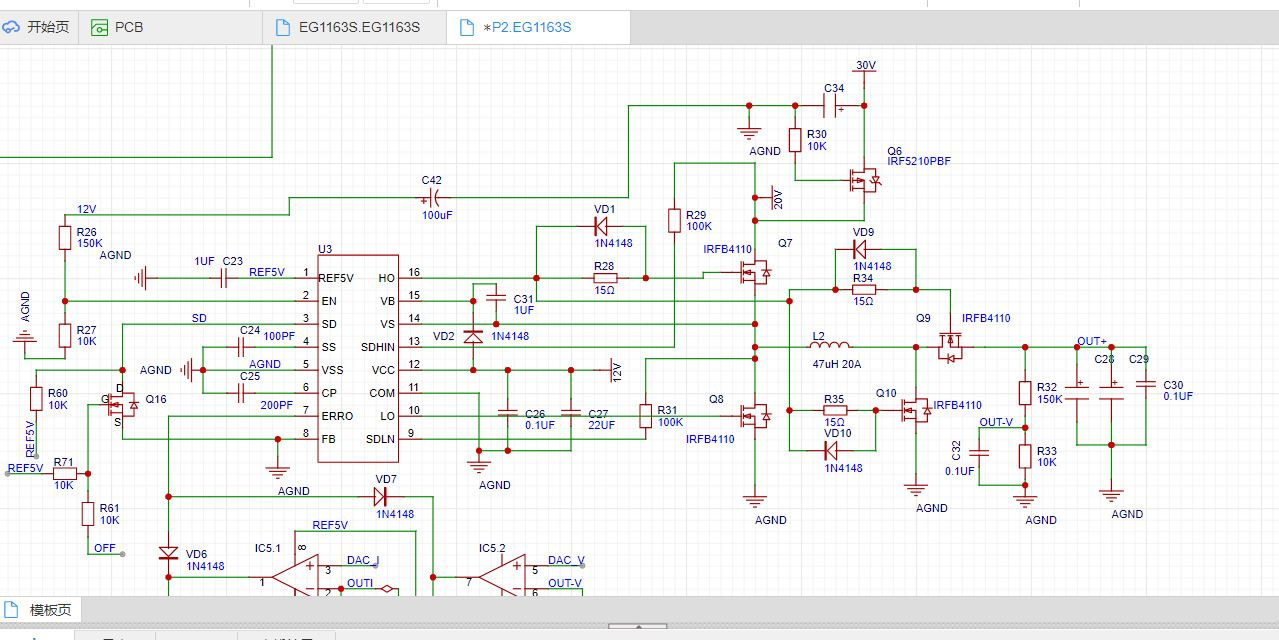

用1163s弄個可調電源，4mos自動升降壓，按照手冊上來的，畫板，打樣，單片機pwm調壓，調流，可是一上電，就燒Q9mos管，已經燒2個了，麻煩大佬們，幫我看看那里不對，第一張我畫的，第二張手冊上的，頻率預設65k，測H ...

回復

ID:239055 發表于 2024-1-29 13:02

君工創發表于 2024-1-29 11:25
你的圖跟資料上的圖不一樣。

那里不一樣了

ID:965189 發表于 2024-1-29 11:25

你的圖跟資料上的圖不一樣。

ID:244567 發表于 2024-1-29 08:42

你這個電路看得令人疑惑，先不說你芯片自舉有沒有問題。Q7、Q9、Q10同時開母線過電感短路到地感覺有些奇怪，同時Q9、Q10不直接把輸出電容短路了？

ID:230500 發表于 2024-1-28 14:49

Q9與Q10 的柵極接在一起控制，當HO關閉后，兩管同時關閉，那L2上的電總不會憑空消失吧？勢必會擊穿性能最差的那個管子！拿個示波器測試一下，
