ljfljfljf321 發表于 2023-12-20 15:18

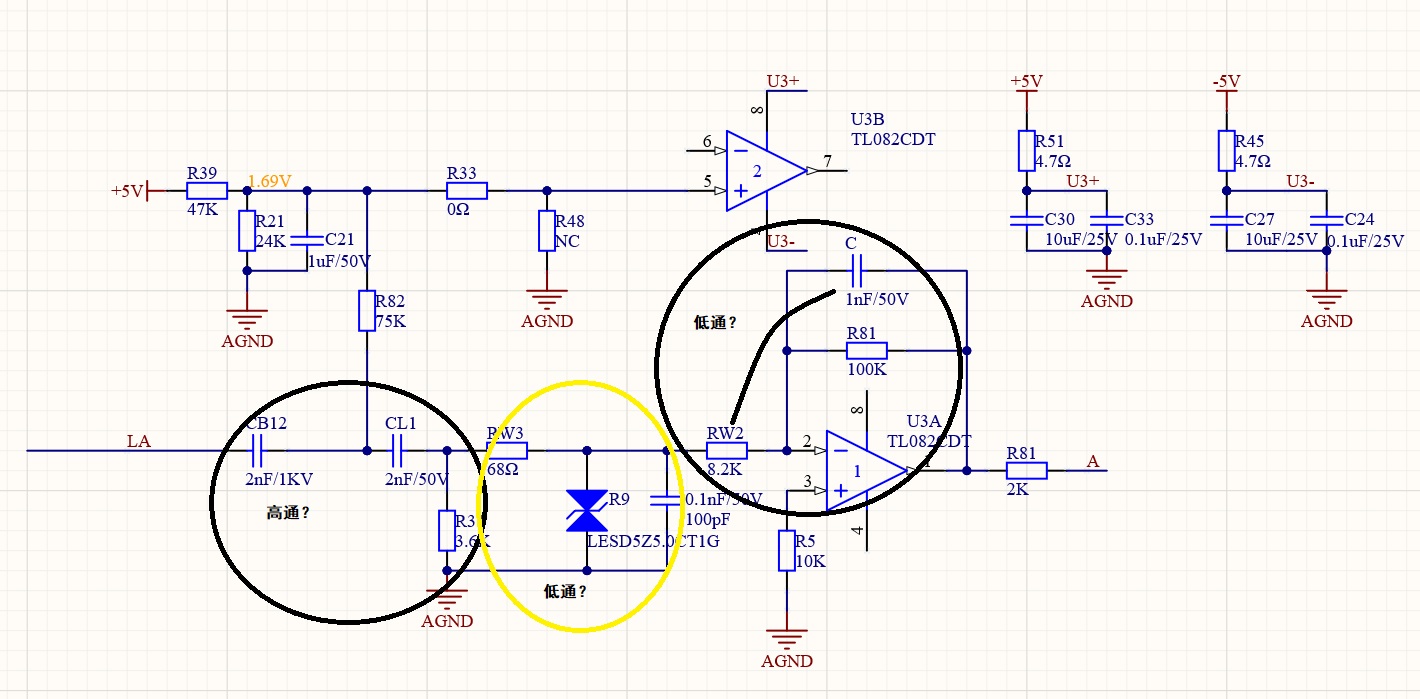

有個問題啊，CB12或者是C1在這里起什么作用

隔直作用，對于低頻信號，建議將這個電容值增大到10UF左右。

有個問題啊，CB12或者是C1在這里起什么作用

50Hz信號，CL1,R3(3.6K),GND,和CL1,RW3,R9(5V信號電壓高于10V時),GND存在分壓作用

ljfljfljf321 發表于 2023-12-20 13:30
正常情況下是50HZ，產生局放的時候就復雜了，現在要求是 100kHz～5MHz能測量

50Hz信號，C2,R7回路會有一定的分壓

ljfljfljf321 發表于 2023-12-20 11:02
用MULTISIM仿真了下，波形完全對不上。
1.信號經過C1，怎么減少了一半
2.C1,C2和R7組成高通，仿真下來截 ...

加載效應了解一下，R8就是所加的載， 這個負載加了以后， 你原先所計算的R和C都變了
給你的建議, 把加載效應低
一， 把R7改為360R, C1 & C2 相應該的改為10n
二， R8 改為6.8K, C5 改為1n
三， R1 改為82K, R2 改為1Meg, C3 改為100p

老愚童63 發表于 2023-12-20 10:40
LA是什么信號？高頻，高頻？電壓多少范圍？

正常情況下是50HZ，產生局放的時候就復雜了，現在要求是 100kHz～5MHz能測量

LA是什么信號？高頻，高頻？電壓多少范圍？

隨便找個仿真軟件比如免費的LTSpice，做個幅頻曲線就全都明白了。
