關于LCD12864引腳辨別

查看數: 1777 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-12-7 08:46

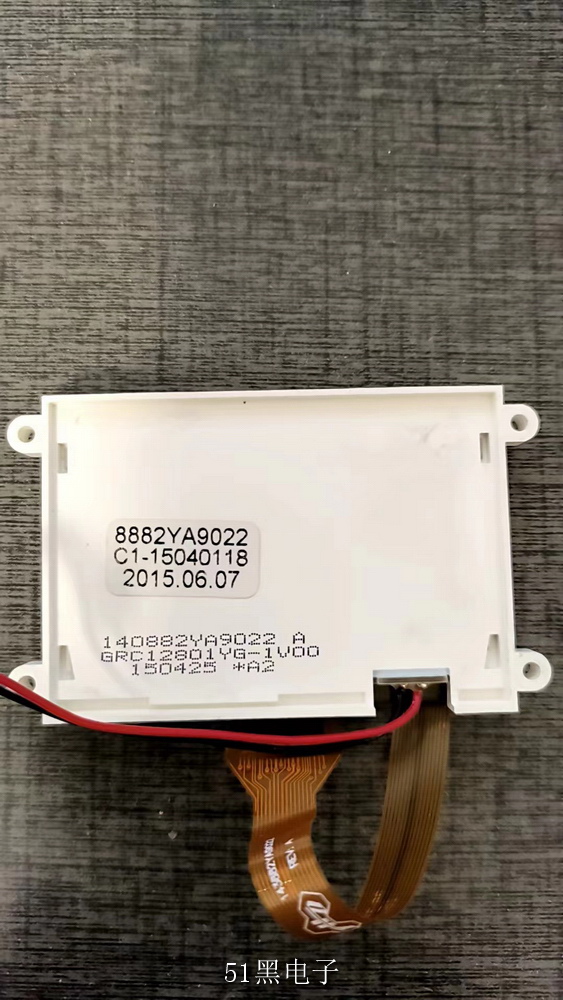

請教各位大神，有誰知道只個屏的引腳定義？

回復

ID:1103026 發表于 2023-12-13 13:50

有14個引腳，大概測量了一下7-8腳為VDD和VSS,其它不詳，大神能否明示下，謝謝

ID:517951 發表于 2023-12-11 07:42

這種結構通常是黑白單色顯示屏, 通常是有顯示芯片的, 數了一下上圖排線的連線, 有13根, 2條電源, 3個control signal, 8個 data signal.

ID:1103026 發表于 2023-12-8 15:08

里面沒有芯片

ID:276663 發表于 2023-12-7 13:49

刮黑膠，拍芯片，找常用驅動芯片去懟

ID:161164 發表于 2023-12-7 11:51

沒資料的屏
多便宜都不要買

ID:829223 發表于 2023-12-7 11:02

去某一個寶找
