嘗試做51單片機開發板附電路原理圖和PCB文件

查看數: 1886 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-27 14:58

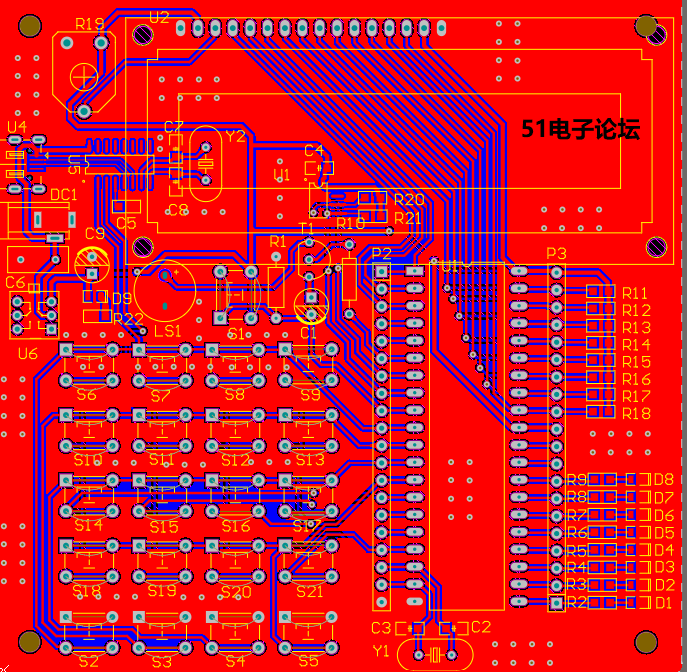

完成設計，自己畫了一個51開發板，模塊包含矩陣按鍵，獨立按鍵，流水燈以及LCD1602顯示屏原理圖文件和PCB文件已經上傳 Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

回復

ID:1064915 發表于 2023-3-28 15:06

你太強大了

ID:996773 發表于 2023-3-28 09:20

樓主第一次畫pcb，沒有考慮焊接方便，例如晶振電容對地有大面積鋪銅，你會焊接熱量散失過快

焊接困難不牢固，看我的對地貼片電容處理方法，我這也是第一次打板，和你差不多一樣開發板
