Proteus仿真基于STM32F103C8T6的智能護眼臺燈控制系統(HAL庫) 單片機程序

ID:1160531 · 發表于 2025-12-2 23:58

   本設計以STM32F103C8T6單片機為核心，結合光度計、LCD1602液晶顯示屏及串口通信技術，構建一套智能臺燈控制系統。通過Proteus仿真驗證系統功能，可為后續硬件開發提供理論依據，具有學術研究價值和工程實踐意義。
   本項目主要涉及定時器、PWM輸出、GPIO外部中斷、ADC采樣、USART串口等硬件資源，為提升CPU工作效率，應用了DMA技術進行ADC通道數據的采樣與轉換。
   關鍵詞：STM32F103C8T6 DMA技術  光度計 LCD1602 串口 proteus

ID:1160531 · 發表于 2025-12-3 07:19

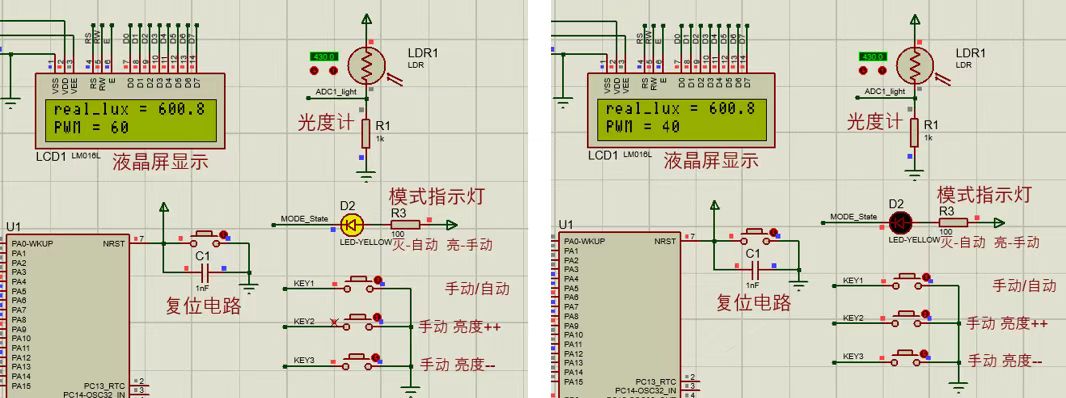

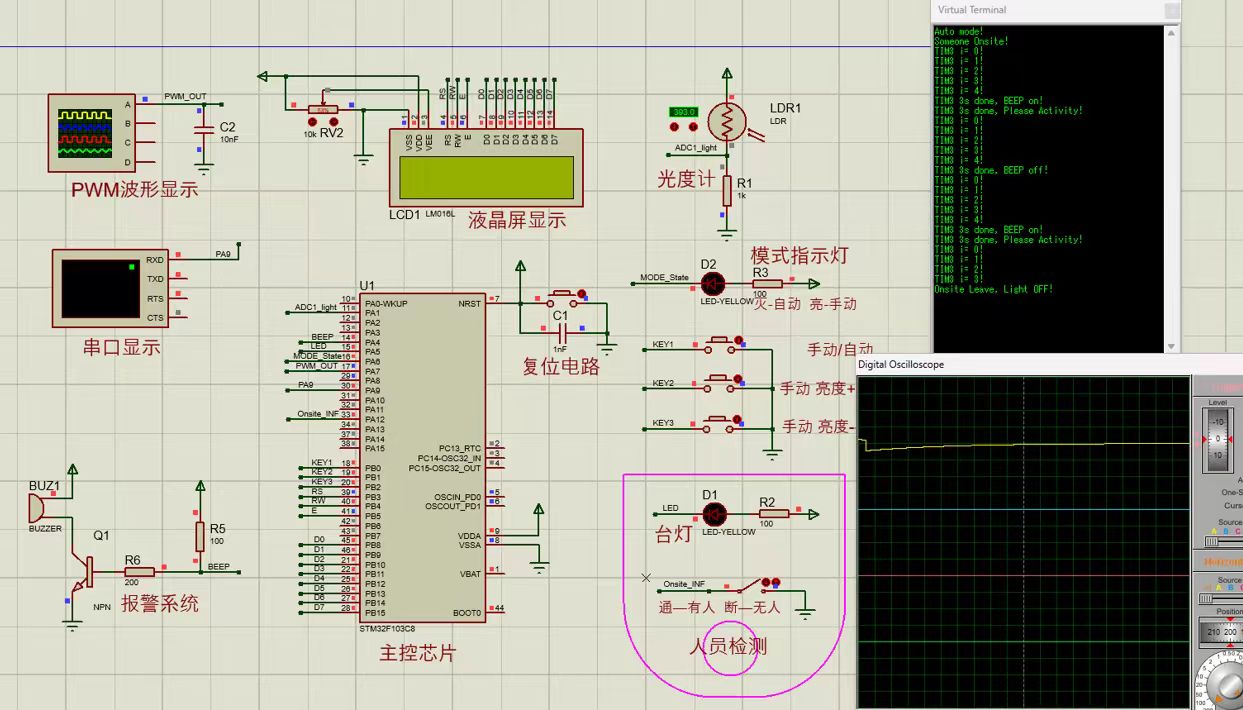

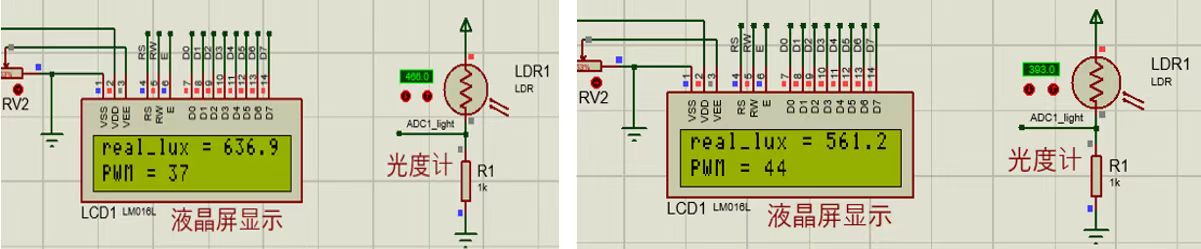

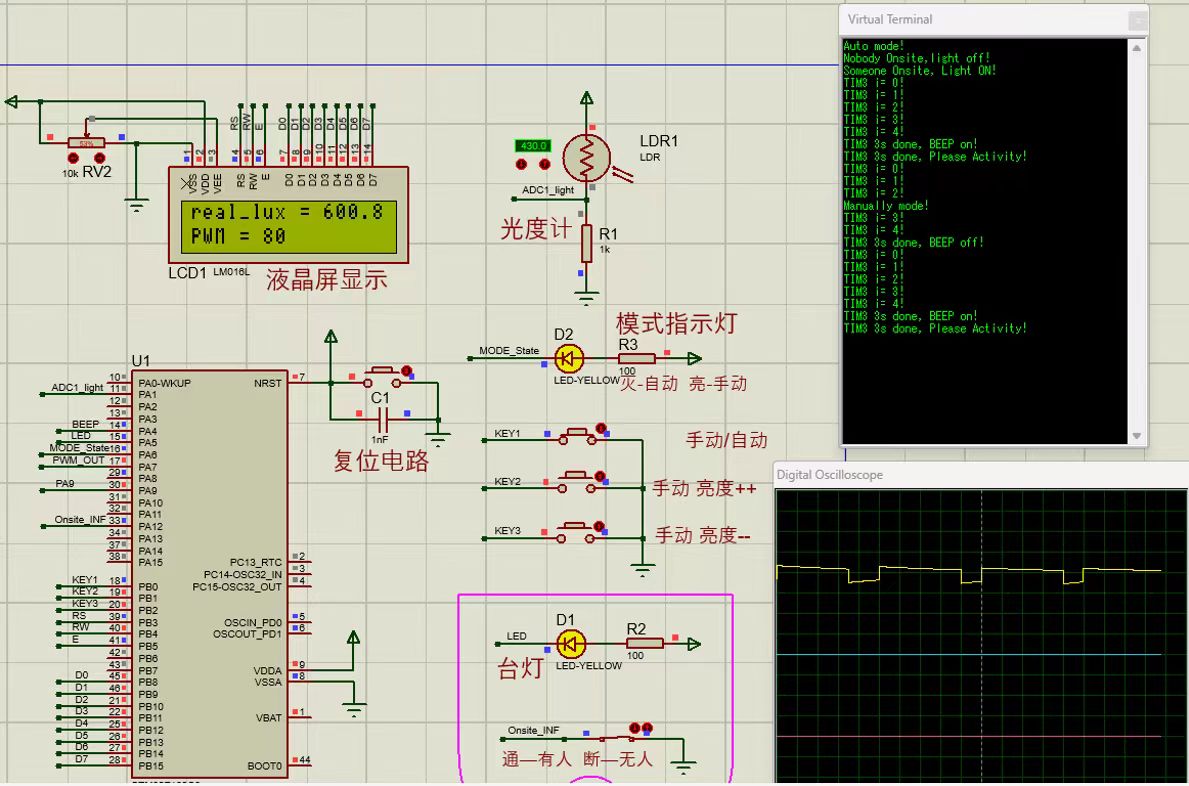

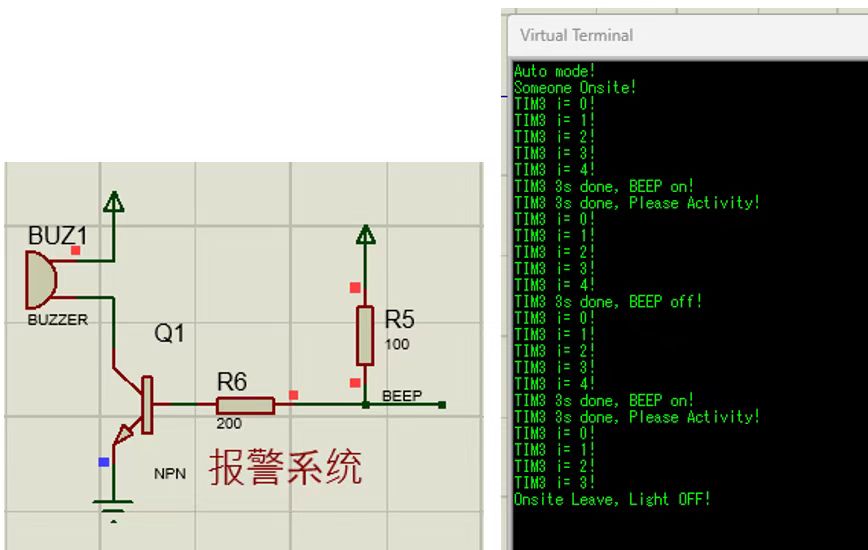

本基于STM32F103C8T6的智能護眼臺燈控制系統（HAL庫）的Proteus仿真設計，主要功能如下：（1）臺燈亮度控制分為自動和手動模式，上電默認是自動模式，輸出PWM占空比跟隨光度計測量值變化，環境光越暗，PWM占空比越大（即燈光越強）。（2）人員在座時，可切換為手動調光模式，可以通過“亮度++”、“亮度--”按鍵進行手動調光（即調節PWM占空比）。（3）自動模式下，當檢測到有人在座時自動開燈并開始計時。監測到久坐（仿真20秒便于測試）后蜂鳴器報警，同時LCD1602顯示Please Activity進行提示，人離開后蜂鳴器自動關掉。如果人員并未離開，程序中設置為了延時后停止報警并重新計時。（4）使用LCD1602顯示環境光亮度、PWM占空比數據。當人員坐在座位上時，LCD1602顯示以上數據；當人員離開座位后，LCD1602液晶屏清屏。（5）串口終端顯示人員在座/離座狀態、久坐計時時長、蜂鳴器報警提示、自動/手動調光模式，LCD1602上顯示手動調光的PWM占空比數值。

ID:91165 · 發表于 2025-12-3 13:39

用OLED更好
