在前面幾節的學習筆記中，我們利用LM35、DS18B20和熱電偶這些溫度傳感器實現了溫度的測量，并通過串口輸出溫度值，但是串口輸出需要借助串口工具，給人的感覺不是那么的直觀，這一節的學習筆記，我們來學著使用1602液晶顯示屏，然后就可以做出帶有液晶顯示的溫度計，是不是很酷呢。
1602液晶也叫1602字符型液晶，它是一種專門用來顯示字母、數字、符號等的點陣型液晶模塊。它由若干個5X7或者5X11等點陣字符位組成，每個點陣字符位都可以顯示一個字符，每位之間有一個點距的間隔，每行之間也有間隔，起到了字符間距和行間距的作用，正因?yàn)槿绱怂运荒芎芎玫仫@示圖形。
1602是指顯示的內容為16X2,即可以顯示兩行，每行16個字符液晶模塊（顯示字符和數字）。市面上字符液晶大多數是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780寫的控制程序可以很方便地應用于市面上大部分的字符型液晶。

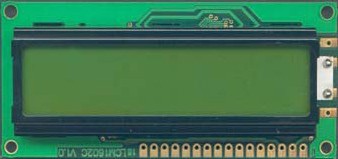

1602液晶顯示屏的實物如圖1所示。
圖1 1602液晶顯示屏實物圖

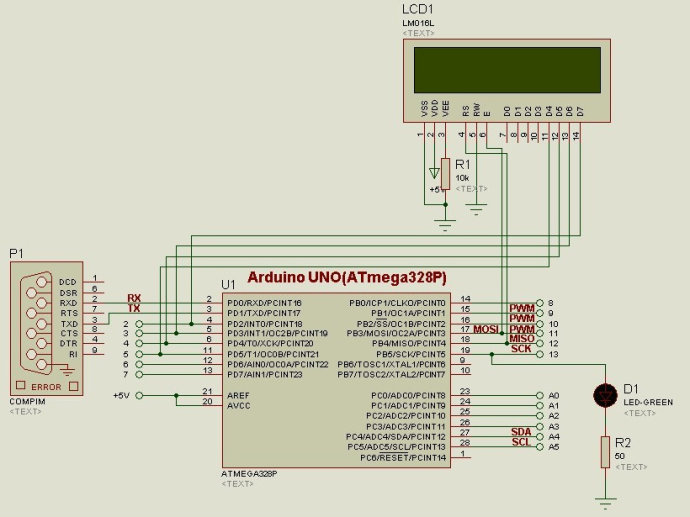

首先，我們需要proteus仿真里面添加1602液晶顯示屏，在元器件搜索欄中輸入“LM016L”，并添加至元器件選擇欄中，如圖2所示。然后，將1602液晶的VSS接地，VEE通過10k電阻接地，VDD接+5V，RW接地（寫模式），E、RS、D4、D5、D6、D7分別接至Arduino UNO的數字口11、12、2、3、4、5管腳，液晶顯示仿真圖如圖3所示。
圖2 添加LM016L液晶顯示屏
圖3 液晶顯示仿真圖
Arduino代碼清單：
#include <LiquidCrystal.h>
// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
}
void loop() {
}
編譯成功之后，導入proteus仿真軟件進行仿真。1602液晶第一行顯示“hello，world！”，第二行顯示程序執行的時間，依次計時。液晶顯示仿真圖如圖4所示。
圖4 “hello，world！”仿真圖
